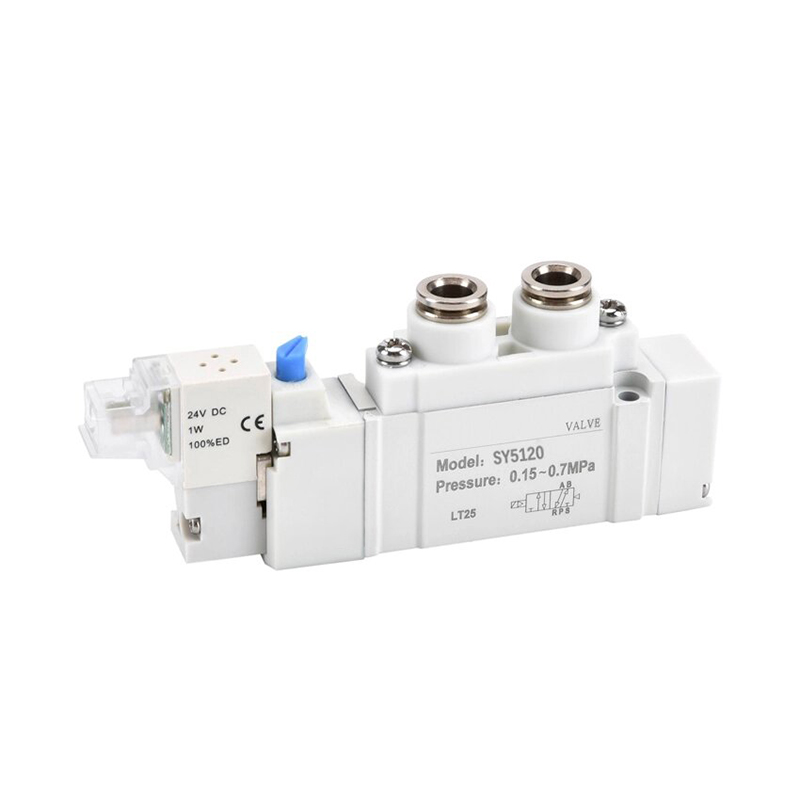

5portový solenoidový ventil řady SY pilotně ovládaný

Značka:SOLH od Richge Technology

Umístění produktu

     Řada SOLH SY je hlavním pilotním řízeným 5cestným elektromagnetickým ventilem s ultra kompaktním tělem, extrémně nízkou spotřebou energie a výrazně zvýšenou průtokovou kapacitou. Slouží jako hlavní komponenta směrového řízení pro vratný pohyb válců a spínání pneumatických okruhů na všech automatizovaných výrobních zařízeních, plně zaměnitelné s originální řadou SMC SY.

Klasifikace velikostí celé řady a rozsah shody

Technické specifikace Universal Core

  1. Typy obvodů:

     -- 5/2-cestný (jednoduchá vratná pružina / dvojitá západková cívka);

     -- 5/3-cestný (3 centrální funkce: Střed uzavřen / Středový výfuk / Středový tlakový přívod)

  2. Rozsah provozního tlaku

     -- Vnitřní pilot: 0,1 ~ 0,7 MPa

     -- Externí pilot (kompatibilní s vakuem): -100 kPa ~ 0,7 MPa

  3. Provozní teplota: -10 ~ 50 ℃ (žádná námraza ve zdroji vzduchu)

  4. Spotřeba energie cívky: Standardní cívka 0,35W; energeticky úsporná cívka s nízkým výkonem pouze 0,1W

  5. Stupeň ochrany: Konektor IP65; montážní základna rozdělovače IP67

  6. Životnost: Cívka s těsněním mezery až 200 milionů cyklů; elastické těsnění až 70 milionů cyklů

  7. Standardní možnosti napětí: DC12V / DC24V (mass mainstream); AC 110V / AC220V

Strukturální a hlavní výkonnostní výhody

  1. Rychlá zásuvná montážní struktura rozdělovače

     -- Přímé zaklapnutí na základnu rozdělovače řady SS5Y, rychlá montáž a demontáž, snadná údržba jednoho ventilu bez demontáže celého ventilového ostrova.

  2. Ultra-nízká energeticky úsporná cívka

     - Volitelná 0,1W cívka s nízkým výkonem, nízká tvorba tepla, dokonale vhodná pro dlouhodobé nepřetržité pracovní podmínky pod napětím, což výrazně snižuje náklady na stlačený vzduch a energii.

  3. Skvěle optimalizovaný běhoun s vysokým průtokem

     - Optimalizovaná konstrukce s vnitřním prouděním, průtoková kapacita se zvýšila asi o 80 % ve srovnání se elektromagnetickými ventily staré generace, čímž se dosahuje vyšší rychlosti vysouvání/zatahování válce bez ztráty tlaku.

  4. Vestavěná obrazovka pilotního filtru

     -- Integrovaná drobná filtrační síťka na vstupu pilotního ventilu k blokování prachu a nečistot, účinně snižuje poruchovost ucpání cívky a prodlužuje životnost.

  5. Vícesměrné flexibilní rozložení portů

     -- Vzduchové porty dostupné ve třech směrech po stranách / nahoře / dole, volně upravují vedení hadic, aby se zabránilo mechanickému rušení uvnitř rámů kompaktních zařízení.

  6. Integrace modulárního ventilového ostrova

     -- Dokonale sladěné se základnami vícestanicových rozvodů řady SS5Y3 / SS5Y5 / SS5Y7 / SS5Y9, realizujte centralizovaný jednotný přívod a odvod vzduchu, uklizené uspořádání kabeláže a šetříte prostor pro instalaci skříně.

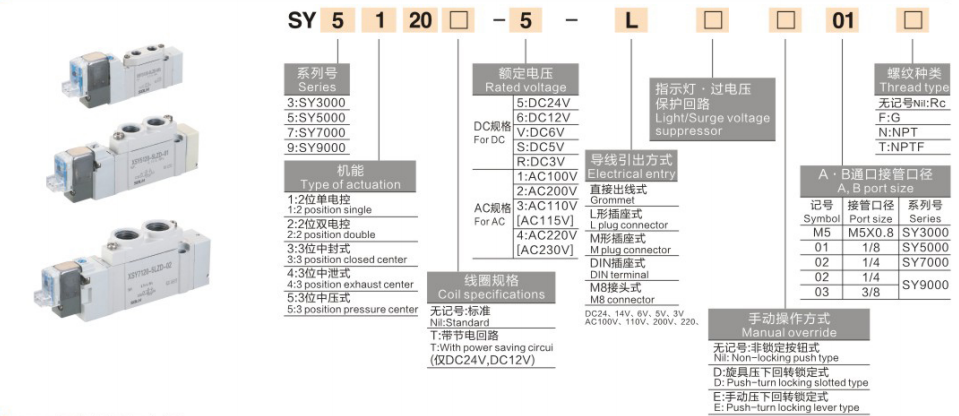

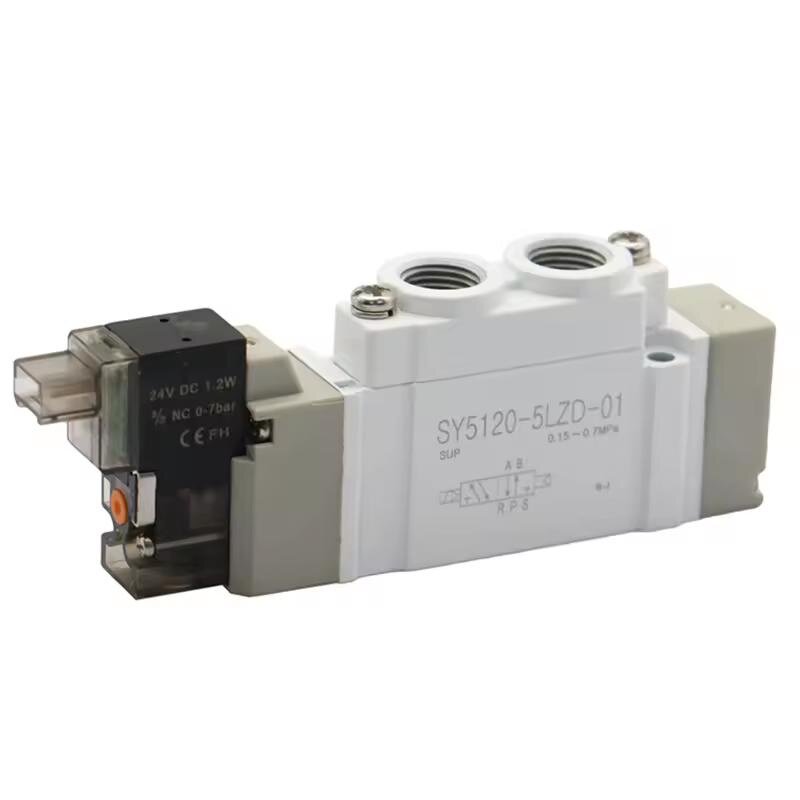

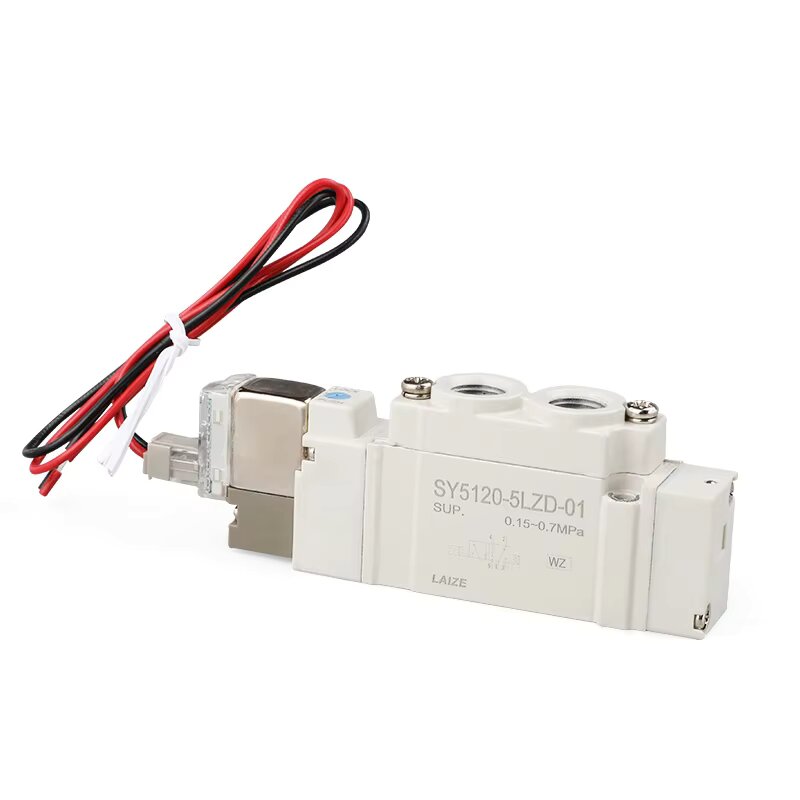

Kompletní pravidlo kódování modelu (příklad: SY5120-5LZD-01)

  1. SY: Sériový kód pilotně ovládaného 5cestného solenoidového ventilu

  2. 5: Číslo velikostní řady (5 = střední řada SY5000)

  3. 1: Kód funkce obvodu

     1 = 5/2 zpětný chod jediné vinuté pružiny;

     2 = 5/2 dvojitá západková cívka;

     3 = 5/3 třípolohový ventil

  4. 2: Základní kód vnitřní konstrukce

  5. 0: Standardní typ montáže na základnu

  6. 5: Kód napětí cívky (5 = DC24V, hlavní proud)

  7. LZ: Konfigurace zásuvky a ochrany

     L = zásuvka ve tvaru L; Z = vestavěný LED indikátor + obvod přepěťové ochrany

  8. D: Kód ručního ovládání (ovládání zamykacím šroubovákem)

  9. 01: Velikost závitu portu (01 = Rc1/8")

Typické scénáře průmyslových aplikací

     -- Automatizované montážní výrobní linky, přesná polovodičová zařízení, balicí stroje

     -- Výrobní linky pro automobilové lisování a svařování, lékařské testovací přístroje

     -- Pneumatické robotické chapadla, lineární posuvné válce, rotační indexovací aktuátory

     -- Přepínání vpřed/vzad válce, zapínání a vypínání pneumatického okruhu a ovládání regulace rychlosti

Jedna věta

     Shrnutí SOLH řada SY pilotně ovládané 5-cestné kryty elektromagnetických ventilů SY3000/SY5000/SY7000/SY9000 celá řada s 0,1W energeticky úspornou cívkou, IP65/IP67 prachotěsná a vodotěsná třída, o 80 % vyšší průtok než u starých modelů a zásuvný automobilový válec SS5Y pro kompaktní rozdělovací ventil, kompatibilita s rozdělovačem pro univerzální ovládání a lékařské vybavení.
