4V řada 5/2 & 5/3 cestný pneumatický solenoidový ventil | Pilotně ovládaný směrový regulační ventil

Značka: SOLH by Richge Technology

1. Přehled produktu a základní struktura

     Řada SOLH 4V je nejuniverzálnějšípilotně ovládaný pneumatický směrový regulační ventil pro průmyslovou automatizaci, zakrytí5/2 cesty (5 portů, 2 polohy) a5/3 cesty (5 portů, 3 polohy) konfigurace. Speciálně navržený pro teleskopický pohyb, mezidoraz a ovládání přítlaku dvojčinných válců, vyznačuje se strukturou cívkového typu a vnitřním pohonem pilota. Jako standardní komponent elektronického pneumatického ovládání je široce používán v automatizovaných strojích, balicích zařízeních, přípravcích na zpracování a pneumatických převodových systémech se stabilním výkonem a všestrannými funkcemi.

  1.1 Definice standardního pětiportového rozhraní

     • P Port: Hlavní přívod vzduchu, připojený ke zdroji přívodu vzduchu

     • A/B pracovní porty: Výstupní porty, připojené ke dvěma komorám dvojčinných válců pro ovládání vysouvání a zatahování

     • R/S výfukové porty: Přetlakové výfukové otvory, běžně vybavené tlumiči pro snížení hluku a plynulou ventilaci

  1.2 Základní konstrukční prvky

     • Struktura jádra ventilu: Vysoce přesná konstrukce šoupátkového sloupku, nízké tření a citlivé spínání

     • Režim jízdy: Interní pilotní pohon, nízká spotřeba energie a stabilní couvací výkon

     • Použitelný objekt: Kompletní přizpůsobení pro dvojčinné pneumatické válce

2. 5/2 cestný ventil – základní ovládání reverzace

     5/2cestná struktura je hlavním základním modelem řady 4V, rozděleným na typy s jednoduchým elektrickým ovládáním a dvojitým elektrickým ovládáním, které se přizpůsobují různým požadavkům na pneumatickou logiku a bezpečnostní ovládání.

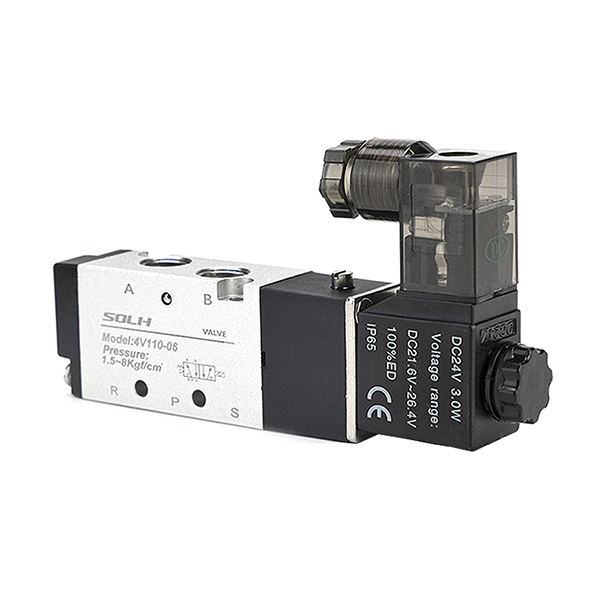

  2.1 Single Electric Control (4V110/210/310/410)

     • Pracovní princip: Vybaveno jednou elektromagnetickou cívkou a resetovací pružinou. Ventil se při zapnutí otočí a automaticky se resetuje silou pružiny při vypnutí.

     • Základní charakteristiky: Konstrukce resetování při vypnutí s bezpečným výkonem, jednoduchou strukturou a nákladově efektivní.

     • Typické aplikace: Běžný vratný pohyb válce, resetovací mechanismus nouzového zastavení, jednoduché upínací a polohovací zařízení.

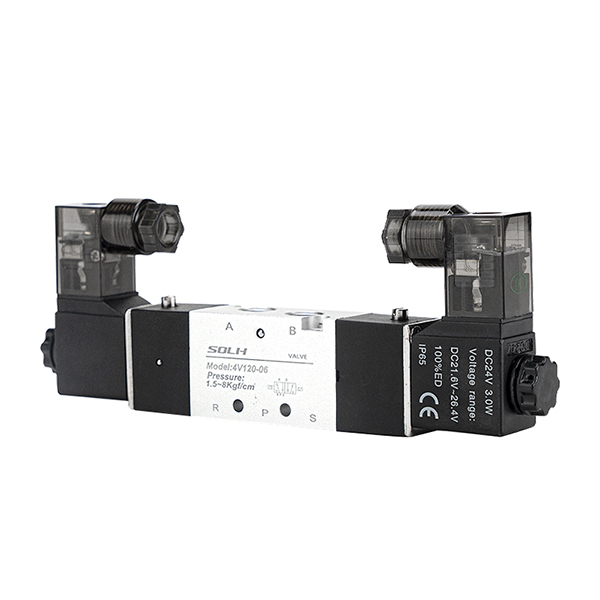

  2.2 Dvojité elektrické ovládání (4V120/220/320/420)

     • Pracovní princip: Dvě cívky pro střídavé ovládání bez resetovací pružiny. Ventil si po vypnutí udržuje svou aktuální polohufunkce uchování paměti.

     • Základní charakteristiky: Vysoká přesnost polohování, úspora energie (spotřeba energie pouze při couvání), stabilní držení vypnuté polohy.

     • Typické aplikace: Scénáře přesné polohování stanice, zastavení mezizdvihu, dlouhodobé udržování tlaku a fixace polohy.

3. 5/3cestný ventil – Přesné ovládání mezipolohy

     5/3cestná třípolohová struktura přidává střední neutrální stav na základě dvoupolohové reverzace, realizující tři základní mezilehlé funkce pro splnění požadavků pokročilého pneumatického ovládání (Použitelné modely: 4V130/230/330/430).

  3.1 Uzavřené centrum (typ C)

     Funkce: Všechny porty jsou ve střední poloze zcela uzavřeny. Realizuje zamykání válce a udržování tlaku, podporující zastavení odpružení a ochranu proti pádu.

     Scénář: Aretace přípravku, vertikální válec proti pádu, mezipoloha pevný doraz.

  3.2 Střed výfuku (typ E)

     Funkce: Pracovní porty A/B komunikují s výfukovými otvory v mezilehlé poloze. Systém uvolní tlak a válec volně plave.

     Scénář: Odlehčení bezpečnostního tlaku zařízení, ruční přetahování a ladění, ochrana proti mechanickému resetu.

  3.3 Střed tlaku (typ P)

     Funkce: Vstup vzduchu P komunikuje s oběma porty A/B v mezilehlé poloze a převádí dvojčinný válec na jednočinný výstup.

     Scénář: Synchronní upínání, obousměrné udržování tlaku, speciální kontrola vyvážení sil.

4. Pravidla kódování modelů a společné specifikace

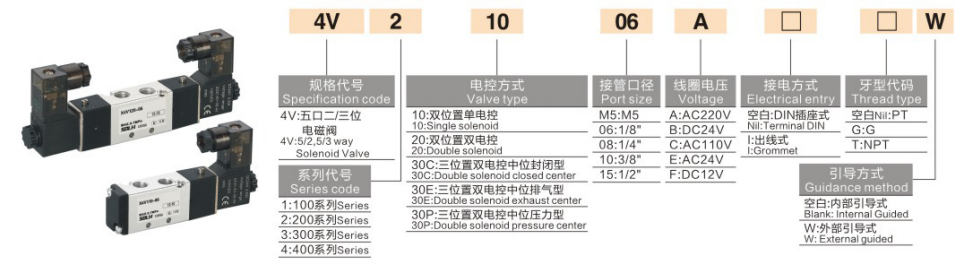

  1. Logika kódování: 4V [Kód velikosti] [Kód ovládací/střední funkce] - [Velikost portu]

  2. Typické společné modely

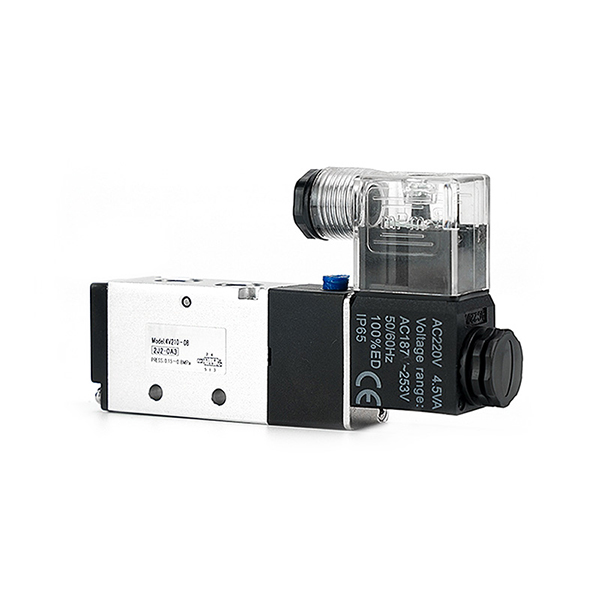

     • 4V210-08: Port G1/4, jednoduché elektrické ovládání, 5/2 cesty (nejuniverzálnější standardní model)

     • 4V220-08: Port G1/4, dvojité elektrické ovládání, 5/2 cesty (polohování paměti při vypnutí)

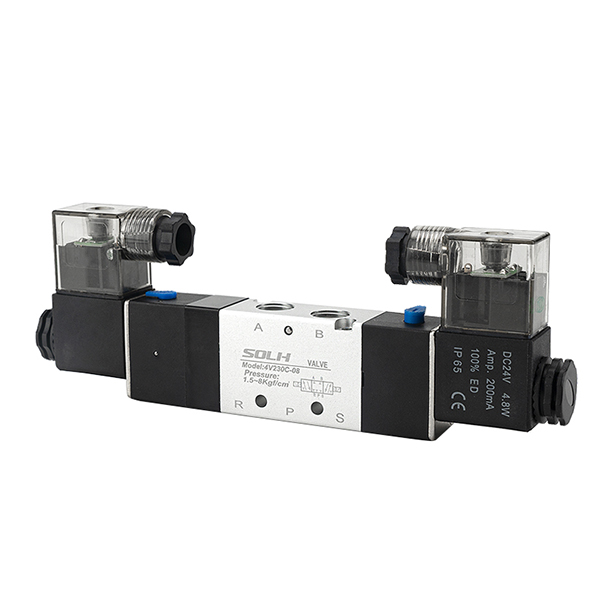

     • 4V230C-08: Port G1/4, 5/3 uzavřený střed (uzamykání válce a udržování tlaku)

     • 4V310-10: Port G3/8, jednoduché elektrické ovládání, 5/2 cest (velkoprůtokové ovládání hlavního okruhu)

5. Základní technické parametry

6. Pokyny pro profesionální výběr

  6.1 5/2-cestný dvoupolohový výběr

     • Jedno elektrické ovládání: Priorita pro scénáře konvenčního vratného pohybu a bezpečnostního resetu s automatickým návratem do vypnutí a bezpečným provozem.

     • Dvojité elektrické ovládání: Priorita pro polohovací stanice, scénáře mezizastavení a dlouhodobého držení, s pamětí pro vypnutí a přesným polohováním.

  6.2 5/3-cestný třípolohový výběr

     • Typ C (uzavřené centrum): Pro mezizamykání cylindrické vložky, držení odpružení a ochranu proti pádu.

     • Typ E (výfukový střed): Pro scénáře bezpečnostního tlakového odlehčení zařízení, volně plovoucí a ruční ladění.

     • Typ P (tlakové centrum): Pro synchronní upínání, obousměrnou stabilizaci tlaku a speciální pneumatické ovládání vyvážení.

Shrnutí jedné věty

     Řada SOLH 4V pokrývá 5/2 a 5/3 cestné pilotně ovládané pneumatické ventily s jednoduchým/dvojitým elektrickým ovládáním a třemi mezilehlými funkcemi, které jsou preferovanou standardní součástí pro průmyslové pneumatické reverzace, polohování, udržování tlaku a bezpečnostní ovládání dvojčinných válců.
