3/2cestný pneumatický solenoidový ventil řady 3V | Přímo a pilotně ovládaný NC/NO regulační ventil

Značka: SOLH by Richge Technology

1. Přehled produktu a strukturální rozhraní

     Série SOLH 3V je standardem3/2 cestný elektricky ovládaný směrový solenoidový ventil k dispozici vpřímo působící apilotně provozovaný struktur. Navrženo speciálně pro jednočinné ovládání válců, přepínání pneumatických okruhů a regulaci vakuového systému, poskytuje dvě konfigurace jádra: normálně zavřené (NC) a normálně otevřené (NO). S odolným tělem z hliníkové slitiny, kompaktní konstrukcí, rychlou odezvou a volitelným nulovým spouštěním slouží jako standardní univerzální regulační ventil pro miniaturní pneumatické automatizační systémy.

  1.1 Standardní 3/2cestná definice portu

     • P Port: Hlavní přívod vzduchu

     • Přístav: Pracovní port, připojený k jednočinným pneumatickým válcům nebo vakuovým tryskám

     • R Port: Otvor pro výfuk vzduchu, nainstalujte tlumič pro snížení hluku

  1.2 Klasifikace pohonu a konstrukce

     • Režim jízdy: Elektromagnetické přímočinné / pilotní volitelné

     • Typ série: Přímo působící (3V1/3V2); Pilotní ovládání (3V100/3V200/3V300)

     • Materiál těla: Vysoce pevná hliníková slitina, lehká a odolná

2. Princip činnosti 3/2 cestného ventilu

     Řada 3V využívá design řízení s jednou cívkou, rozdělený na typy NC a NO se zcela nezávislou pracovní logikou, široce používaný pro automatické resetování válce a ovládání vakuového okruhu.

  2.1 Normálně zavřený (NC) – nejběžnější typ

  Použitelné modely: 3V110, 3V210, 3V310

     • Stav resetování při vypnutí: Reset pružiny utěsňuje vstupní port P; Port A komunikuje s portem R pro výfuk, žádný výstupní tlak.

     • Pracovní stav při zapnutí: Elektromagnetická síla táhne jádro ventilu ke spínání; Vstup P se připojuje k pracovnímu portu A pro přívod vzduchu; R výfukový otvor je zcela uzavřen.

  2.2 Normálně otevřený (NO) typ

  Použitelné modely: 3V120, 3V220, 3V320

     • Stav resetování při vypnutí: Vstup P komunikuje s pracovním portem A pro nepřetržitý přívod vzduchu; R výfukový otvor je uzavřen.

     • Pracovní stav při zapnutí: Vstupní otvor P je utěsněný; Pracovní port komunikuje s portem R pro uvolnění tlaku a výfuk.

3. Klasifikace série a parametry specifikace

  3.1 Řada s přímým účinkem (3V1 / 3V2) – spouštění s nulovým tlakem

  Hlavní výhoda: Podporuje 0MPa spouštění při nulovém tlaku, ultra vysoká rychlost odezvy (＜0,05s), stabilní výkon pro nízkotlaké a vakuové pracovní podmínky.

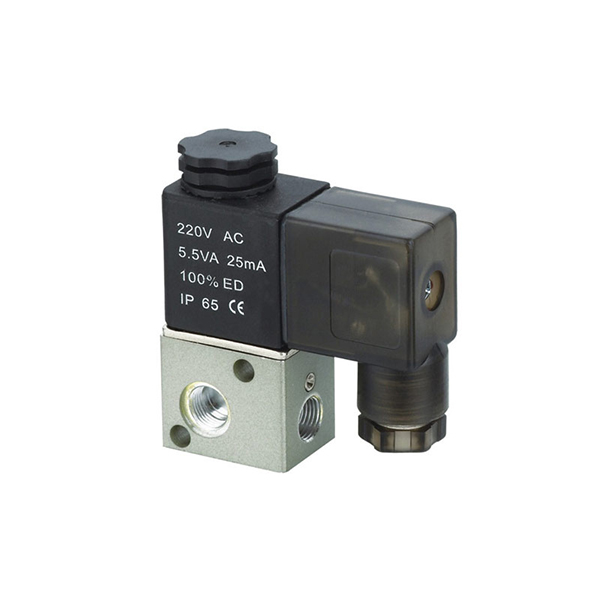

  • Řada 3V1 Micro

￮ Velikost portu: M5, G1/8 (06)

￮ Průtoková plocha: 10,2 mm² (CV=0,6)

￮ Typický model: 3V1-06, 3V1-M5

  • Řada 3V2 Mini

￮ Velikost portu: G1/8 (06), G1/4 (08)

￮ Průtoková plocha: 17,0 mm² (CV=1,0)

  3.2 Pilotně ovládaná řada (3V100 / 3V200 / 3V300) – Velký průtok

  Hlavní výhoda: Velká průtoková kapacita a nízká spotřeba energie; vyžaduje minimální spouštěcí tlak pro stabilní spínání, vhodné pro standardní tlakové pneumatické obvody.

  • Řada 3V100: Velikost portu M5, G1/8 (06)

  • Univerzální řada 3V200

￮ Velikost portu: G1/4 (08)

￮ Průtoková plocha: 17,0 mm² (CV=1,0)

￮ Typický model: 3V210-08

  • Řada 3V300 s velkým průtokem

￮ Velikost portu: G3/8 (10)

￮ Průtoková plocha: 28,0 mm² (CV=1,65)

4. Dokončete pravidla kódování modelů a příklady objednávek

  1. Logika kódování: 3V [Kód série] [Kód funkce] - [Velikost portu] [Kód napětí] [Kód zapojení]

 2. Standardní příklady objednávek

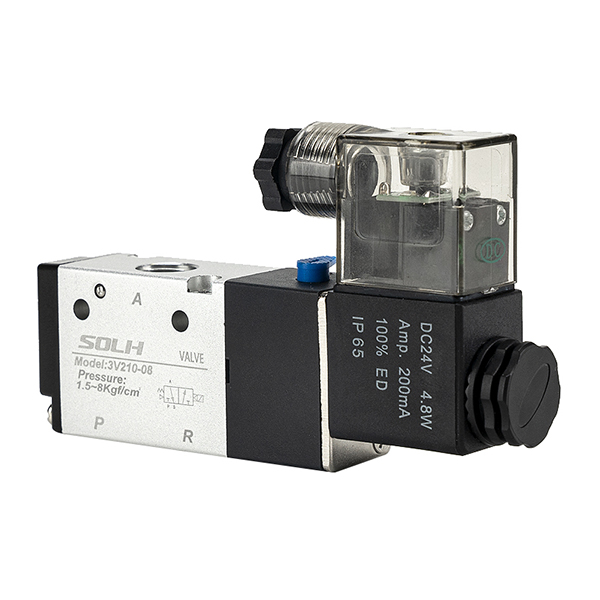

     • 3V210-08-B: 3/2 cesta, typ NC, port G1/4, DC24V, připojení do zásuvky DIN

     • 3V1-06-A: 3/2 cesta, typ NC, port G1/8, AC220V

5. Základní technické parametry

6. Hlavní výhody produktu

     • Vyhrazený 3/2 Way Design: Perfektně sladěné s jednočinnými válci s vratnou pružinou, výhradně pro upínání, zvedání a resetování pneumatického provedení.

     • Duální pracovní režimy: Volitelné typy Normálně zavřený (reset při vypnutí) a Normálně otevřený (fungování při vypnutí) pro přizpůsobení různé logice procesu.

     • Možnosti duálního disku: Přímo působící typ podporuje spouštění při nulovém tlaku pro scénáře vakua/nízkého tlaku; pilotní typ zajišťuje stabilní provoz s velkým průtokem a nízkým výkonem.

     • Kompaktní a odolný: Mini integrovaná struktura, vynikající těsnicí výkon, dlouhá životnost a provedení bez mazání.

     • Flexibilní elektrická konfigurace: Specifikace více napětí (AC220V/110V/24V, DC24V/12V) a režimy duálního zapojení splňují globální požadavky na přizpůsobení.

     • Vysoká kompatibilita: Stejná instalační velikost jako 3A pneumatické ovládací ventily a 3L ruční tažné ventily, podpora přímé výměny a upgradu.

7. Typické aplikační scénáře

     • Automatické ovládání jednočinných válců (upínání, zvedání, pružinový resetovací mechanismus)

     • Přepínání systému vakuového generátoru a vakuové sací hubice (přímo působící typ podporuje řízení podtlaku)

     • Ovládání zapínání a vypínání pneumatického okruhu, bezpečnostní blokování zařízení, krokový provoz malého aktuátoru

     • Přímá náhrada za 3A vzduchem ovládané ventily a 3L ručně ovládané ventily ve standardních pneumatických systémech

Shrnutí jedné věty

     Řada SOLH 3V je standardní 3/2 cestný elektromagnetický směrový ventil s duálními režimy NC/NO a přímými/pilotními duálními pohonnými strukturami, profesionálně aplikovaný na pohon jednočinných válců a ovládání vakuového okruhu, sloužící jako hlavní ovládací prvek pro miniaturní pneumatické automatizační systémy.
