2/2cestný mosazný kapalinový elektromagnetický ventil řady 2V | Přímé jednání a pilotní provoz

Značka: SOLH by Richge Technology

1. Přehled produktu a základní klasifikace

     Řada SOLH 2V je profesionální2/2 cestný kapalinový elektromagnetický ventil určený pro univerzální kapalinovou regulaci vzduchu, vody a oleje. It is divided into two core structural types:2V025 přímo působící typ aMembránový pilotní typ 2V130/2V250. Tato řada využívá vysoce kvalitní mosazné tělo ventilu s prémiovými těsnícími materiály a nabízí možnost spouštění s nulovým tlakem, velkou průtokovou kapacitu, rychlou odezvu a širokou kompatibilitu s médiem. Slouží jako hlavní univerzální kapalinový regulační ventil pro automatizované vodní okruhy, vzduchová potrubí, vakuové systémy a mazací zařízení.

2. Vyplňte Pravidla kódování modelu

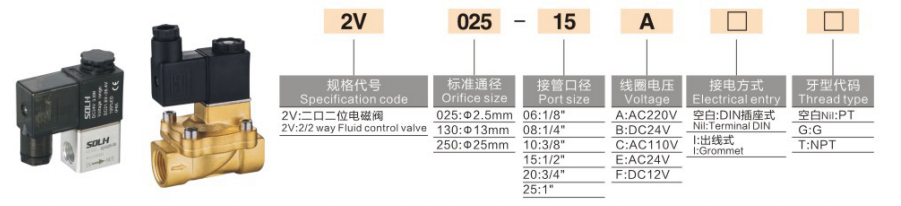

 1. Úplná logika kódování: 2V - Velikost otvoru - Závit Port - Typ zapojení - Napětí

 2. Standardní příklady objednávek

     • 2V025-08-DC24V: otvor φ2,5 mm, závit G1/4, standardní zásuvka DIN, DC 24V

     • 2V130-15W-AC220V: clona φ13mm, závit G1/2, vývod pro drát, AC 220V

3. Dva základní konstrukční typy a pokyny pro výběr

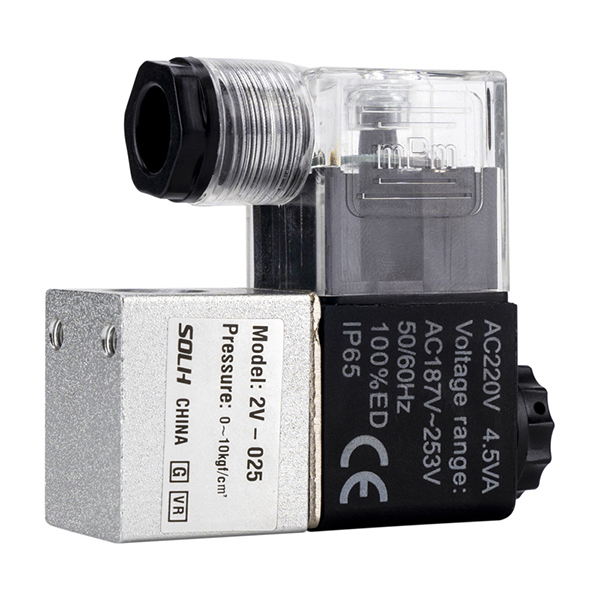

  3.1 2V025 Přímo působící typ | Start s nulovým tlakem

    Hlavní výhoda: Plně provozuschopný při nulovém tlaku 0 MPa

     • Pracovní princip: Elektromagnetická cívka přímo táhne železné jádro, aby otevřelo ventilový port, čímž realizuje plné ovládání otevírání a zavírání při nulovém tlakovém rozdílu bez pomoci středního tlaku.

     • Otvor a průtok: clona φ2,5 mm, hodnota CV = 0,23

     • Specifikace portu: G1/8 (06), G1/4 (08)

     • Rozsah tlaku: 0 ~ 1,0 MPa, podporuje spouštění při nulovém tlaku

     • Těsnicí materiál: Standardní fluorkaučuk VITON, vynikající odolnost vůči oleji, vodě a korozi slabými kyselinami

     • Materiál těla: Kompaktní vysoce přesné mosazné tělo ventilu

     • Použitelné scénáře: Řízení malého průtoku kapaliny, nulový/nízký tlak start-stop, spínač vakuového okruhu, miniaturní vodní chlazení a rozprašovací systémy

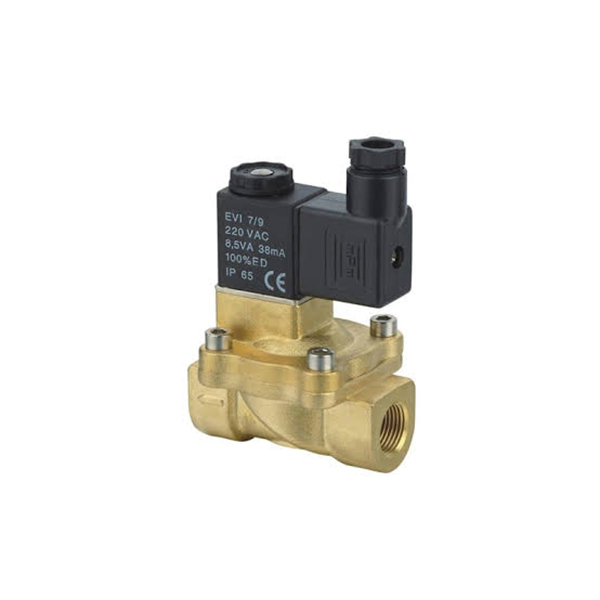

  3.2 2V130 / 2V250 Membránový pilotní typ | Diferenční tlak Start

    Základní funkce: Velký průtok, nízká spotřeba energie, vyžaduje minimální tlakový rozdíl

     • Pracovní princip: Odlehčení tlaku přes pilotní otvor umožňuje střednímu tlaku vytlačit membránu pro otevření ventilu.Minimální rozdíl startovacího tlaku: 0,05 MPa (0,5 bar), nelze otevřít pod nulovým tlakem.

     • Specifikace 2V130: otvor φ13mm, CV=6,2; Porty: G3/8 (10), G1/2 (15)

     • Specifikace 2V250: clona φ25mm, CV=13; Porty: G3/4 (20), G1 palec (25)

     • Rozsah tlaku: 0,05 ~ 1,0 MPa

     • Těsnicí materiál: NBR nitrilkaučuk, optimální pro čistou vodu a média stlačeného vzduchu

     • Tělo a cívka: Zesílené odolné mosazné tělo, sladěno s nízkovýkonovou vysoce stabilní cívkou

     • Použitelné scénáře: Velkoprůtokové vodní okruhy, přívod vody vzduchovým kompresorem, přívod vody do kotle, ovládání zapínání a vypínání hlavního potrubí plynu/kapaliny

4. Jednotné obecné technické parametry

5. Srovnání 2V vs 2P řady | Průvodce výběrem proti chybám

Vzorec pro výběr

     Požadavek zapnutí/vypnutí při nulovém tlaku → Zvolte 2V025 / 2P; Velký průtok s tlakem vody → Zvolte 2V130 / 2V250; Úzký prostor a nízký rozpočet → Vyberte si 2P plastový ventil

6. Typické aplikační scénáře

  6.1 Aplikace 2V025

     • Ovládání on-off zdroje vzduchu vakuového generátoru

     • Miniaturní zařízení chladicí vodní okruh

     • Automatizované postřikovací a mikrosystémy zásobování vodou

     • Přesné zařízení pro přepínání kapalin s malým průtokem

  6.2 Aplikace 2V130 / 2V250

     • Chladič a průmyslový chladicí vodní systém

     • Ovládání nasávání vody vzduchovým kompresorem

     • Systém automatického doplňování vody kotle

     • Centralizovaný spínač hlavního potrubí přívodu vzduchu

     • Řízení cirkulace průmyslové vody a plynu s velkým průtokem

7. Vhodné podpůrné příslušenství

     • Úprava předního zdroje vzduchu: Filtr pro regulaci tlaku vzduchu řady AW pro stabilizaci zdroje vzduchu a nečistot ve filtru

     • Přizpůsobení vakuového okruhu: Spolupracujte s vakuovým generátorem řady ZU pro spolehlivé odpojení zdroje vzduchu

     • Připojení potrubí: Spojte přímé fitinky s rychlospojkou KQ2 s vnějším závitem pro rychlou a těsnou instalaci potrubí

Shrnutí jedné věty

     2/2 cestné mosazné solenoidové ventily řady SOLH 2V pokrývají beztlaké přímo působící a pilotně ovládané typy s velkým průtokem, které se vyznačují univerzální kompatibilitou voda/vzduch/olej, rychlou odezvou a krytím IP65 a poskytují nákladově efektivní a stabilní řešení zapínání a vypínání kapaliny pro různé systémy průmyslové automatizace.
