Kompaktní pilotně ovládaný 5/2 & 5/3 elektromagnetický ventil řady 7V

Značka:SOLH od Richge Technology

Umístění produktu

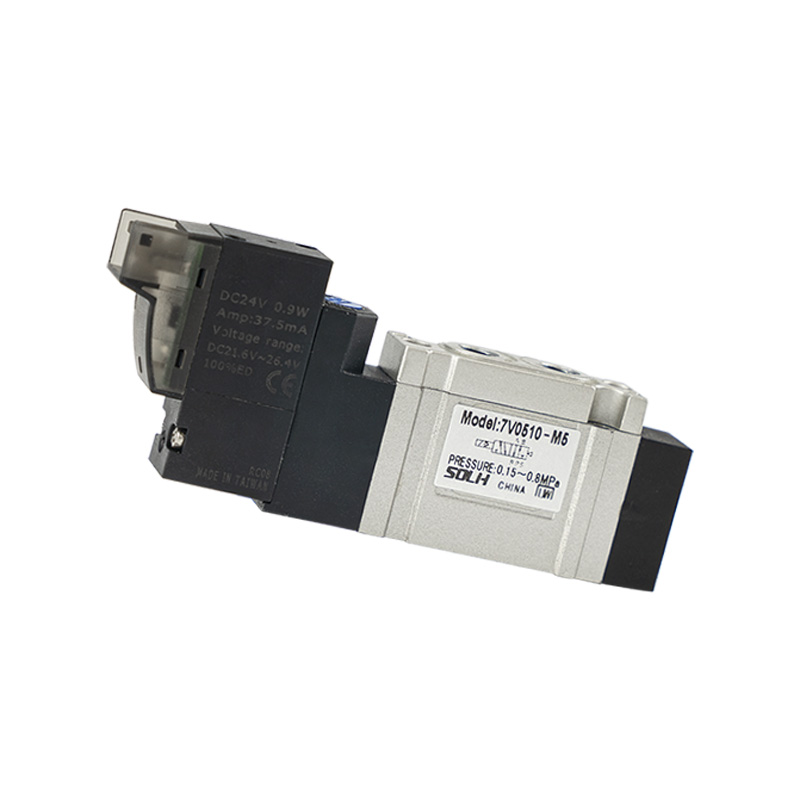

     Řada SOLH 7V je kompaktní pilotně ovládaný směrový solenoidový ventil pokrývající 5/2- a 5/3-cestné funkce, speciálně navržený pro všeobecné standardní pneumatické obvody. Díky vnitřní centralizované výfukové struktuře s optimalizovaným průtokovým kanálem poskytuje pozoruhodně velkou průtokovou kapacitu, rychlou odezvu spínání a nízkou spotřebu energie. Může být použit samostatně nebo sestaven do rozdělovacích ventilových bloků pro centralizované ovládání více válců.

Základní struktura a funkční klasifikace

 1. Definice funkce portu a pozice:

   1,1  5/2 cestný solenoidový ventil: 1 vstup P, 2 pracovní porty A/B, 2 výfukové porty R/S

     -- 10 suffix: Jednocívková vratná pružina s jedním solenoidem

     -- 20 přípona: Typ se západkou s dvojitou cívkou

   1,2 5/3cestný elektromagnetický ventil s dvojitou cívkou (3 centrální funkce jádra)

     -- 30C Center Closed: Všechny porty jsou plně utěsněny ve střední poloze pro zajištění tlaku válce pro uchycení

     -- Středový výfuk 30E: A a B připojené k výfuku R/S pro bezpečné uvolnění zbytkového tlaku

     -- 30P Středový tlakový zdroj: P připojený k A i B, obě strany válce udržují tlak vzduchu

  2. Pohon a konstrukční funkce

     -- Typ pohonu: Konstrukce s pilotním ovládáním, nízký spouštěcí tlak, ultra rychlá odezva a velký průtok

     -- Vnitřní centralizovaný výfuk: Řídící vzduch odváděný rovnoměrně přes hlavní výfukové otvory R/S, čisté a uklizené potrubí bez rozptýleného pilotního výfuku

Tabulka velikostí a průtokových parametrů řady

Univerzální všeobecné technické specifikace

     -- Rozsah provozního tlaku: 0,15 ~ 0,8 MPa

     -- Kontrolní zkušební tlak: 1,2 MPa

    -- Provozní teplota: -20℃ ~ +70℃ (žádná námraza v přívodu vzduchu)

     -- Doba odezvy přepínání: ≤50 ms

     -- Max. provozní frekvence: 5 Hz

     -- Příkon cívky: DC = 0,7W; AC = 1,1VA

     -- Standardní možnosti napětí

        DC: 12V(F), 24V(B)

        AC: 110V(C), 220V(A)

     -- Stupeň ochrany: IP40 odolný proti prachu

     -- Materiál těla ventilu: Tlakově litá hliníková slitina

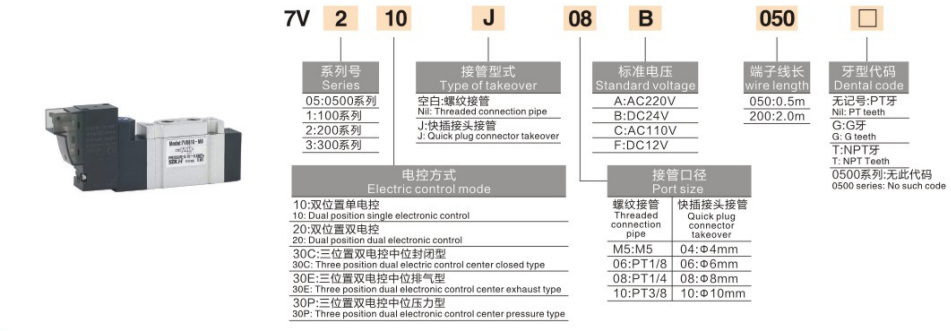

Kompletní pravidlo pojmenování modelů

  1. Příklad Model: 7V210J08B050

     -- 7V: Sériový kód pro pilotně ovládaný kompaktní solenoidový ventil 5/2 & 5/3

     -- 2: Kód velikosti (2 = řada 7V200, 1/4" port)

     -- 10 / 20 / 30C/30E/30P: Funkce okruhu

        10=5/2 jednoduchá cívka; 20=5/2 dvojitá cívka; Série 30 = 5/3 třípolohové

     -- J: Formulář připojení portu; J = zasouvací rychlospojka, prázdný = standardní závitový otvor

     -- 08: Kód velikosti portu (08 = 1/4")

     -- B: Kód napětí cívky (B=DC24V, A=AC220V)

     -- 050: Kód délky kabelu (050 = kabel 0,5 metru)

Společné standardní referenční modely

  1. 5/2 dvoupolohová řada

     -- Vratná jedna vinutá pružina: 7V110-06 (1/8", DC24V)

     -- Dvojitá cívková západka: 7V220-08 (1/4", AC220V)

  2. 5/3 třípolohová řada

     -- Udržování tlaku v uzavřeném středu: 7V130C-06

     -- Středové uvolnění tlaku výfuku: 7V230E-08

     -- Středový duální port pod tlakem: 7V330P-10

Hlavní výhody produktu

  1. Vylepšený vysoký průtokový výkon

     - Optimalizovaná konstrukce vnitřního proudnicového oběžného kola, průtoková kapacita se zvýšila přibližně o 30 % ve srovnání s tradičními solenoidovými ventily řady 4V, což umožňuje rychlejší vysouvání a zatahování válce.

  2. Flexibilní vícesměrná instalace a možnosti dvou portů

     - Podporuje horizontální a vertikální montáž; dva režimy připojení: standardní závitový port nebo rychlospojka pro rychlou montáž hadic.

  3. Integrovaný modulární design rozdělovače

     -- Kompatibilní se základnou rozdělovacího ventilu s více stanicemi, více ventilů naskládaných dohromady, aby se šetřil prostor pro instalaci skříně a zjednodušilo se uspořádání hlavního vzduchového potrubí.

  4. Cívka s ultranízkým výkonem

     - Konstrukce cívky s nízkým příkonem snižuje tvorbu tepla, vhodná pro dlouhodobé nepřetržité pracovní podmínky s nižší spotřebou energie.

  5. Mimořádně dlouhá životnost

     -- Přesná vnitřní cívka a těsnící struktura, stabilní výkon až po miliony spínacích cyklů s minimální údržbou.

Shrnutí jedné věty

     Kompaktní pilotně ovládaný solenoidový ventil SOLH 7V pokrývá plné 5/2 jednoduché/dvojité cívky a 5/3 tři centrální funkční varianty s kompletní velikostí portů M5~3/8", vyznačující se o 30 % vyšším průtokem než konvenční 4V série, nízkou spotřebou energie a rozdělovacím stohovatelným designem jako univerzální směrový regulační ventil pro všechny standardní automatizované pneumatické okruhy.
