Solenoidový ventil řady 5V | 5/2 & 5/3 cestný vysokofrekvenční nízkovýkonový pneumatický regulační ventil

Značka: SOLH by Richge Technology | Plně kompatibilní náhrada za špičkový elektromagnetický ventil řady AirTAC 5V

1. Přehled produktu

     Řada SOLH 5V je špičkový 5-portový pneumatický směrový solenoidový ventil plně zaměnitelný s originální řadou AirTAC 5V. Pokrývá5/2 cest dvoupolohový a5/3 způsob třípolohový funkční typy. Přijímá pokročilou posuvnou konstrukci cívky s nízkoenergetickým designem cívky, který šetří energii, vyznačuje se ultra dlouhou životností, stabilním vysokofrekvenčním spínáním a nízkou poruchovostí. Díky vnitřní konstrukci pilotního výfuku a stupni ochrany IP65 je šetrný k čistým pracovním prostředím, jako je elektronika, potraviny a lékařské ošetření. Profesionálně používaný pro řízení s vratným pohybem dvojčinných válců, je to preferovaný hlavní řídicí ventil pro vysoce standardní automatizované pneumatické systémy.

  1.1 Definice základního portu a funkce

     • Konfigurace 5 portů: P (hlavní přívod vzduchu), A/B (dvojité pracovní výstupy), R/S (dvojité nezávislé výfukové otvory)

     • 5/2 Way Dvoupolohový: Funkce reverzace v jednom směru, dokončuje řízení cyklu vysouvání a zatahování válce

     • 5/3 způsob třípolohový: Vybaveno střední neutrální polohou, podporou zastavení válců, udržováním tlaku a funkcemi úplného resetu výfuku

     • Základní aplikace: Specializované pro řízení vratného chodu s plným zdvihem všech dvojčinných pneumatických válců

2. Klasifikace základních produktů a funkční logika

  2.1 5/2cestný dvoubodový solenoidový ventil

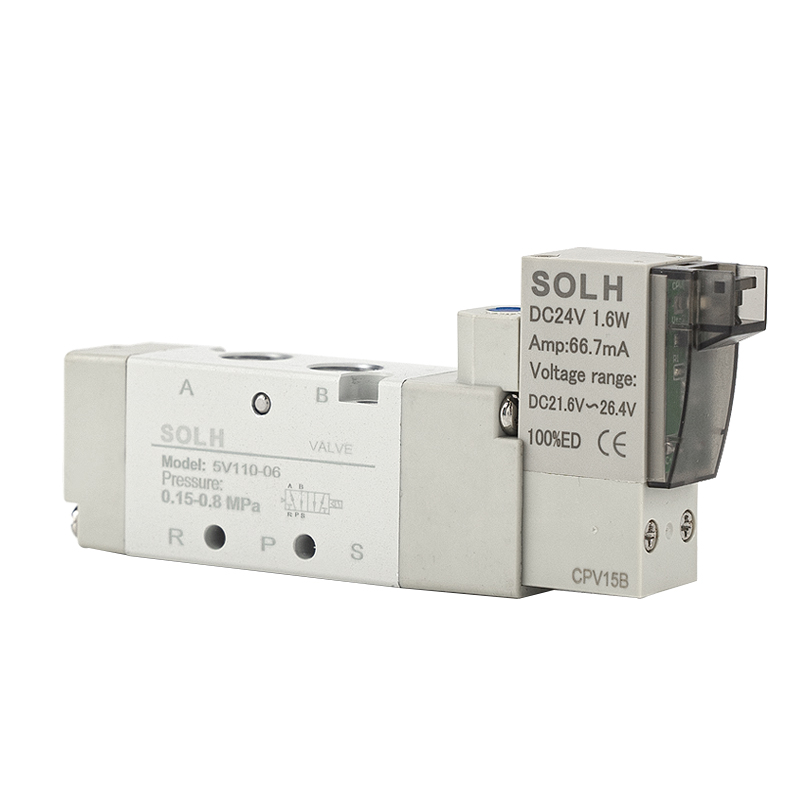

     • Jedno elektrické ovládání (5V110/210/310): Elektrifikované pro směrové přepínání, automatické resetování pružiny při vypnutí, vhodné pro konvenční vratné jog ovládání

     • Dvojité elektrické ovládání (5V120/220/320): Elektrifikované pro kompletní reverzaci, paměť stavu vypnutí a samodržení, vhodné pro pracovní podmínky dlouhodobého blokování polohy

  2,2 5/3 cestný tříbodový solenoidový ventil (dvojité elektrické ovládání)

     Tři volitelné centrální neutrální funkce pro splnění různých požadavků procesu na místě:

     • 30C (střední zavřeno): Centrální poloha P port uzavřen, A/B porty komunikují s R/S výfukovými porty, realizují zastavení válce a udržování tlaku v jakékoli poloze zdvihu

     • 30E (centrální výfuk): Centrální poloha P port zavřený, A/B duální porty zcela vyčerpány, válec se rychle resetuje bez zbytkového tlaku

     • 30P (udržování centrálního tlaku): Centrální P port komunikuje s A/B porty, R/S výfukové otvory jsou uzavřeny, udržuje stabilní tlak v potrubí systému

3. Modely hlavního proudu, kalibr a parametry průtoku

4. Základní technické parametry

5. Rychlá interpretace kódování modelu

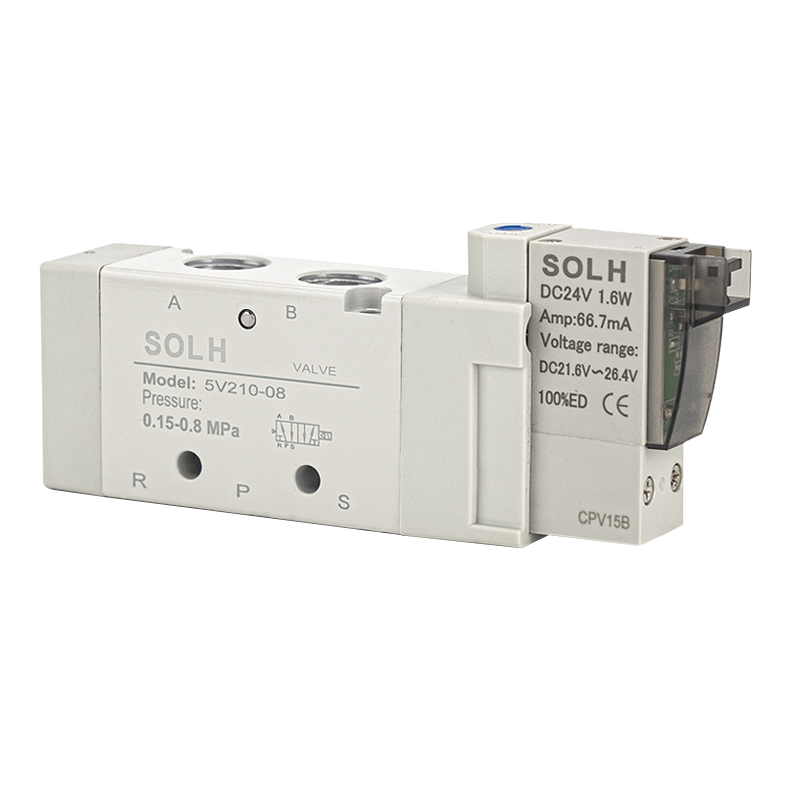

     Vezmeme-li standardní příklad 5V210-08 DC 24V

     • 5V: Sériový kód pro 5cestný 2/3polohový pneumatický solenoidový ventil

     • 2: Specifikace řady 200, odpovídající běžné ráži G1/8 & G1/4

     • 10: Jednoduché elektrické ovládání 2-polohový typ;20 = typ dvojitého elektrického ovládání;30C/E/P = 3-polohový centrální funkční typ

     • 08: Kalibr rozhraní G1/4;06 = G1/8;M5 = mikro závit M5

     • DC 24V: Jmenovité napětí;B znamená DC24V,A znamená AC220V, k dispozici je více možností napětí

6. Hlavní výhody produktu

     • Nízká spotřeba a velmi dlouhá životnost: 0,9W nízkopříkonová energeticky úsporná cívka snižuje dlouhodobou provozní spotřebu energie. Díky vysoce přesné struktuře těsnění cívky s nízkým třecím odporem podporuje více než 30 milionů stabilních spínacích cyklů a minimalizuje pozdější četnost údržby.

     • Ultra rychlá vysokofrekvenční odezva: Optimalizovaný design vnitřního průchodu vzduchu dosahuje doby odezvy sepnutí do 0,05 sekundy, čímž se dokonale přizpůsobí požadavkům na vysokofrekvenční cyklické akce automatizovaných výrobních linek.

     • Adaptabilita čistého prostředí: Vestavěná centralizovaná vnitřní pilotní výfuková struktura zabraňuje vnějšímu znečištění přetečením oleje a plynu a plně splňuje bezprašné a čisté výrobní standardy elektronického, potravinářského a lékařského průmyslu.

     • Silná integrace a pohodlné ladění: Podpořte integrovanou instalaci rozdělovacího ventilu pro úsporu místa na zařízení. Vybaveno ručním tlačítkem na těle ventilu, usnadňujícím ladění jednoho ventilu a zkušební provoz zařízení.

     • Stabilní a odolný vůči povětrnostním vlivům: Široký rozsah teplotní adaptace a IP65 prachotěsný a vodotěsný stupeň, stabilní provoz ve složitých vnitřních i venkovních průmyslových prostředích.

7. Typické aplikační scénáře

     • Dvojčinné vratné ovládání válce: Široce se používá pro automatickou manipulaci, tlačení materiálu, upínání přípravků, rotační polohování a další pneumatické vratné akce.

     • Vysoce standardní automatizované výrobní linky: Používá se pro automobilové svařovací linky, těsnění a řezání obalů, elektronickou povrchovou montáž, plnění potravin a další přesná automatizační zařízení.

     • Vysokofrekvenční a čisté pracovní podmínky: Preferovaný typ ventilu pro průmyslové scénáře vyžadující časté couvání, nulové znečištění a dlouhodobý stabilní nepřetržitý provoz.

8. Výběrový rozdíl: 5V série vs 4V elektromagnetický ventil série

Shrnutí jedné věty

     Řada SOLH 5V je špičkový 5/2 a 5/3 cestný pneumatický solenoidový ventil s nízkou spotřebou energie, ultra dlouhou životností a rychlým vysokofrekvenčním spínacím výkonem. Díky čistému vnitřnímu výfuku a vodotěsnému a prachotěsnému provedení IP65 je to optimální řídicí ventil jádra pro dvojčinné válce a vysoce standardně čisté automatizované pneumatické systémy, plně kompatibilní s původní řadou AirTAC 5V.
