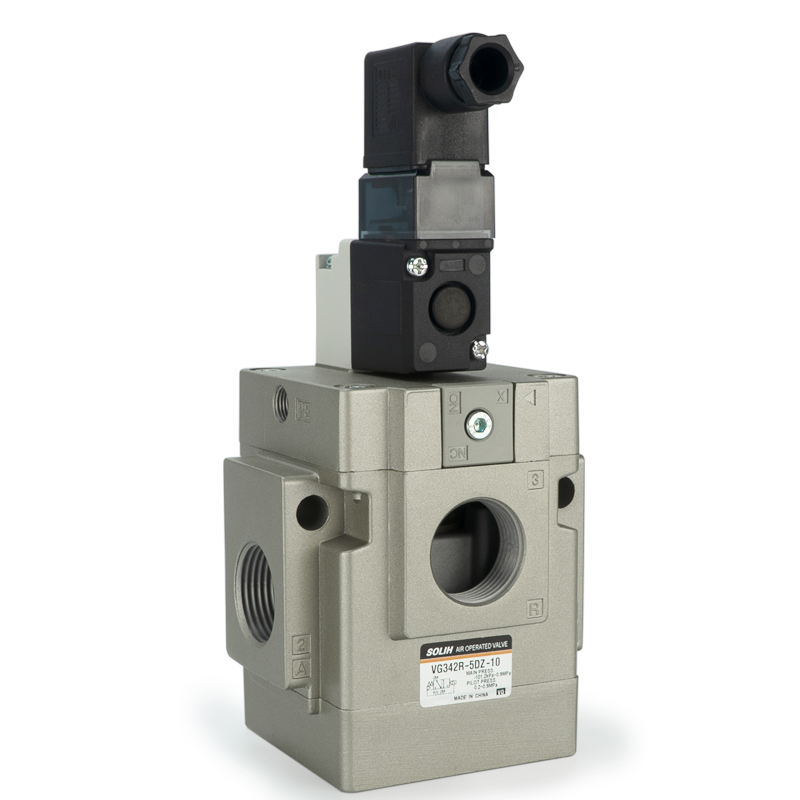

3cestný pilotně ovládaný talířový solenoidový ventil řady VG342 | Vakuový a pneumatický regulační ventil s vysokým průtokem

Značka: SOLH by Richge Technology | 3portový pneumatický solenoidový ventil s vysokým průtokem a nízkým výkonem

1. Přehled produktu

     Řada SOLH VG342 je avysokoprůtokový 3cestný pilotně ovládaný elektromagnetický ventil talířového typu, profesionálně navržený pro řízení vzduchu, vakua a nízkotlaké kapaliny ve standardních pneumatických systémech. Díky elastomerovému těsnění, provozu bez mazání, extrémně nízké spotřebě energie a široké přizpůsobivosti tlaku podporuje flexibilní přepínání mezi normálně uzavřeným (NC), normálně otevřeným (NO) a externím pilotním režimem prostřednictvím jednoduché výměny krytu. S velkou průtokovou kapacitou, rychlou odezvou a výkonem vysokofrekvenčního cyklu slouží jako univerzální a účinný řídicí ventil jádra pro vakuové systémy, pneumatické pohony s velkým průměrem a víceokruhové rozdělovací pneumatické zařízení.

2. Základní vlastnosti produktu

     • Profesionální konstrukce talíře a spolehlivé těsnění: Přijímá 3-portový pilotně ovládaný talířový design s vysoce elastickou elastomerovou těsnící strukturou, která zajišťuje nulový únik, těsné uzavření a stabilní dlouhodobý cyklický provoz.

     • Široká střední a tlaková přizpůsobivost: Vhodné pro stlačený vzduch a vakuové prostředí. Interní pilotní režim podporuje 0,2~0,9MPa, zatímco externí pilotní režim pokrýváplné vakuum -101,2kPa až 0,9MPa, přizpůsobení různým pracovním podmínkám nízkého tlaku a vakua.

     • Bez mazání a s nízkou údržbou: Optimalizovaný design vnitřní konstrukce eliminuje potřebu mazání olejem, snižuje denní náklady na údržbu a zabraňuje znečištění média, vhodný pro čisté průmyslové scénáře.

     • Duální režimy spotřeby energie a úspora energie: Standardní stejnosměrný výkon je pouze 4W; typy s nízkým výkonem a dlouhodobě pod napětím1,8W ultra nízká spotřeba energie, účinně snižuje spotřebu energie při provozu zařízení.

     • Vynikající výkon při velkém průtoku: Maximální efektivní průtok C-hodnota dosahuje 38 dm³/(s·bar) a Cv hodnota až 9,8. Podporuje specifikace více ráží s efektivní plochou průřezu až 210 mm², čímž splňuje požadavky na rychlou ventilaci s vysokým průtokem velkých pneumatických komponent.

     • Flexibilní funkční přepínání: Funkci ventilu lze libovolně převádět mezi režimy NC (normálně zavřený), NO (normálně otevřený) a externí pilotní režim pouze výměnou horního krytu, realizací víceúčelového použití jednoho ventilu a snížením nákladů na skladové zásoby modelu.

     • Multifunkční aplikace: Může být použit jako běžný on-off regulační ventil, stejně jako selekční ventil a distribuční ventil v konfiguraci externího pilota, s extrémně vysokou kompatibilitou scény.

3. Kompletní technické specifikace

4. Elektrické specifikace

 4.1 Jmenovité napětí

     • Střídavé napětí: 100V, 110V, 200V, 220V, 240V (50/60Hz)

     • Stejnosměrné napětí: 12V, 24V

  4.2 Spotřeba energie

     • Standardní DC: 4W

     • Nízká spotřeba (typ Y)Výkon: 1,8W

     • Dlouhodobé napájení (typ E)Výkon: 1,8W

     • AC: Náběh 12,7VA / Zádrž 7,6VA

  4.3 Způsob zapojení

     • Typ G: Přímé vedení vývodu

     • Typ D: Typ zásuvky DIN (volitelně s kontrolkou / přepěťovou ochranou)

5. Pravidla a interpretace kódování modelů

  Typický modelový příklad: VG342-04G-1A

     • VG342: Sériový kód pro 3cestný vysokoprůtokový pilotně ovládaný talířový solenoidový ventil

     • Kód velikosti portu: 04=1/2", 06=3/4", 10=1"

     • Typ zapojení: G=Přímá zásuvka, D=DIN zásuvka

     • Kód napětí: 1=AC100V, 4=AC220V, 6=DC24V

     • Okruhový režim: A=Normálně zavřeno (NC), B=Normálně otevřeno (NO), R=Externí pilot

6. Typické aplikační scénáře

     • Ovládání vakuového systému: Ideální pro vakuové přísavky, vakuové generátory a automatizované obvody přidržování a uvolňování vakua.

     • Pneumatické pohony s velkým průtokem: Sladěno s válci s velkým průměrem a pneumatickými chapadly pro realizaci rychlé a výkonné pneumatické akce.

     • Nízkotlaké a mikrotlaké kapalinové okruhy: Stabilní řízení pro nízkotlaké pneumatické a mikrotlakové dopravní systémy kapalin.

     • Systém rozdělovacího ventilu: Používá se jako hlavní regulační ventil a výběrový/rozdělovací ventil pro víceokruhové integrované pneumatické systémy.

     • Vysokofrekvenční energeticky úsporné zařízení: Vhodné pro automatizovaná zařízení vyžadující časté zapnutí a vypnutí a dlouhodobý energeticky úsporný provoz pod napětím.

Shrnutí jedné věty

     Integruje se 3cestný pilotně řízený elektromagnetický ventil řady SOLH VG342velký průtok, kompatibilita s vakuem, nízká spotřeba energie a přepínatelné funkce ve více režimech, což je vysoce výkonný, energeticky úsporný a všestranný řídicí ventil jádra pro vakuové systémy, velkoprůtokové pneumatické obvody a vysokofrekvenční automatizovaná zařízení.
