VM1 (VM100) Mini 2/3portový mechanický talířový ventil řady

Značka: SOLH by Richge Technology

 Umístění produktu

     Řada VM1 (VM100) je miniaturní 2/3portový mechanický talířový ventil plně zaměnitelný s originálními modely SMC. Využívá spolehlivou těsnící strukturu talířku s ultrakompaktním lehkým obrysem, širokým rozsahem provozního tlaku pokrývajícího vakuum a přetlak a velkým množstvím vyměnitelných ovládacích hlavic. Široce se používá pro detekci polohy zařízení, snímání limitu zdvihu, ruční krokový provoz a spínání malého vzduchového okruhu na kompaktních automatizovaných strojích.

Základní technické specifikace (řada VM100 / VM1)

  1 Základní parametry

     -- Typy obvodů: 2-port (NC / NO), 3-port (NC / N.O.)

     -- Struktura: Přímo působící talířový typ s těsným těsnícím výkonem

     -- Použitá kapalina: Stlačený vzduch, inertní plyn

     -- Rozsah provozního tlaku: -100 kPa ~ 1,0 MPa (kompatibilní s vakuem)

     -- Okolní a střední teplota: -5 ~ +60 ℃ (žádná vnitřní námraza)

     -- Velikosti závitu portu: M5, Rc1/8 (volitelně NPT1/8 a G1/8)

     -- Průtok: Cv=0,11, efektivní plocha průřezu 2,5 mm²

     - Čistá hmotnost: Verze s bočním portem 60 g, verze se spodním portem 67 g (ultralehká)

     -- Možnosti rozvržení potrubí: Boční port, spodní port

     -- Požadavek na mazání: Provoz bez mazání

  2. Celkové rozměry

     -- Model s bočním portem: 11 × 36 × 16 mm

     -- Model se spodním portem: 11 × 28 × 25 mm

 Definice obvodu a pracovní logika (3 porty / 2 porty)

   1. Typ se 3 porty (VM13x, nejoblíbenější) · Port 1(P): Vstup přívodu vzduchu

     -- Port 2(A): Ovládání výstupu

     -- Port 3(R): Výfukový port

     -- Normally Closed NC: Neaktivováno → P odříznuto od A, A připojeno k R

     -- Normálně otevřeno NO: Neaktivováno → P připojeno k A, A odříznuto od R

   2. Typ se 2 porty (VM12x)

     -- Port 1(P): Vstup tekutiny

     -- Port 2(A): Řídicí výstup

     -- Normálně zavřená logika: Průchod vzduchu se po stisknutí otevře, po uvolnění se odřízne

Kompletní řada vyměnitelných ovládacích hlavic

 1. Základní typ s přímým pístem

     -- VM130 / VM120: Standardní píst se zdvihem 4,8 mm

     -- VM130U / VM120U: Krátký píst s 2,5 mm zdvihem

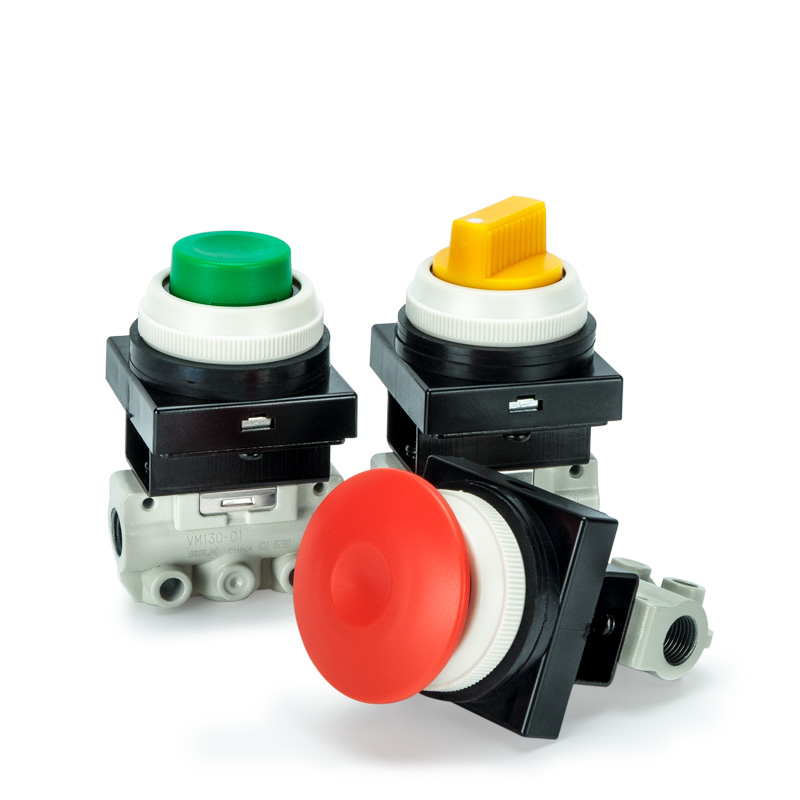

 2. Typ tlačítka (ruční ovládání krokováním)

     -- VM132 / VM122: Ploché standardní tlačítko

     -- VM132Y / VM122Y: Žlutá houbová hlava pro nouzové zastavení a vysokou viditelnost

     -- VM132G / VM122G: Zelené tlačítko indikátoru

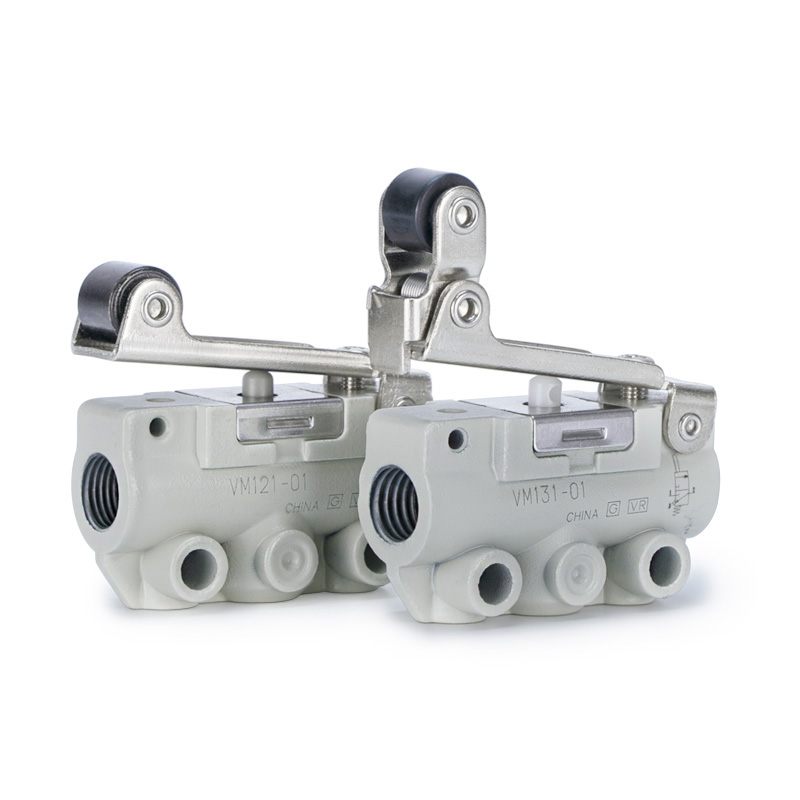

  3. Typ válečkové páky (detekce zdvihu a limitu)

     -- VM131 / VM121: Standardní rovná válečková páka

     -- VM131U / VM121U: Krátká pojezdová válečková páka

     -- VM133 / VM123: Jednosměrná páka kladky proti odskoku

  4. Volitelné přídavné ovladače

     Závěsná páka, přepínací páka, uzamykatelný otočný knoflík a více přizpůsobené hlavy spouště

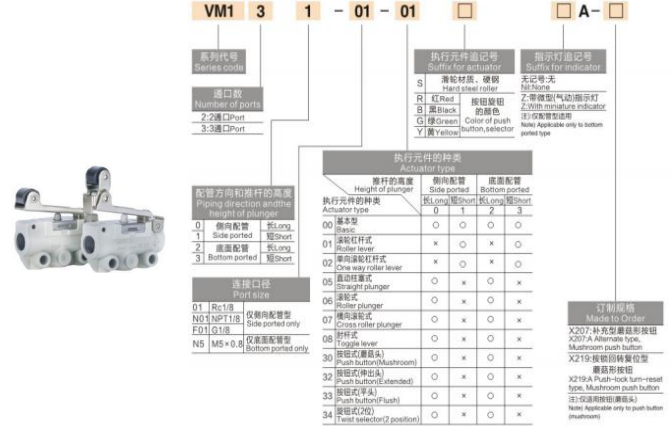

 Vysvětlení kódu modelu

  1.  (Příklad: VM131-01-01A)

     -- VM131: 3-portový obvod + válečkový pákový aktuátor

     -- 01: Kód závitu portu (M5=M5; Rc1/8=01; NPT1/8=N01; G1/8=F01)

     -- 01: Uspořádání bočních portů (02 = uspořádání spodních portů)

     -- Kód přípony: A=standard; Y=žlutá houba; G=zelené tlačítko; U = krátký zdvih

  2. Běžné standardní modely

     -- VM131-01-01A: 3portová válečková páka, Rc1/8, boční port (nejpoužívanější)

     -- VM132-M5-00A: 3portové ploché tlačítko, závit M5, spodní port

     -- VM130U-01-N01Y: 3portový krátký píst, NPT1/8, žlutá hřibová nouzová hlavice

Hlavní výhody produktu

     -- Ultra malý a ultra lehký: pouhých 60 g s 11 mm úzkou šířkou, ideální pro vnitřní zabudování do stroje a instalaci s hustým stohováním panelů

     -- Široký univerzální tlakový rozsah: Kompatibilní s plným vakuem až do přetlaku 1,0 MPa pro víceúčelové ovládání okruhu

     -- Odolná těsnící struktura talířku: Vynikající vzduchotěsnost, dlouhá životnost a silná odolnost proti znečištění prachem

     - Flexibilní potrubí a montáž: Možnosti bočního / spodního portu, boční montáž, spodní montáž, volitelná základna držáku (VM1-B)

     -- Provedení bez mazání: Nízké náklady na údržbu a provoz smyčky čistého vzduchu

     -- Kompletní portfolio pohonů: Vyhovuje manuálnímu jog, limitu zdvihu, bezpečnostnímu nouzovému zastavení a všem pracovním scénářům mechanické spouště

Typické aplikační scénáře

     -- Koncové spínače zdvihu stroje: Detekce zpětné vazby polohy plného zdvihu válce

     -- Ruční krokování a uvádění zařízení do provozu: Manuální testování vzduchových okruhů pomocí tlačítka panelu

     -- Bezpečnostní blokování a smyčky nouzového zastavení: Žlutý ovladač s hřibovou hlavou pro bezpečnost stroje

     -- Mini přípravky a upínací přípravky: Pneumatické přepínání upnutí / uvolnění

     -- Obvody řízení vakua: Stabilní spínání pod vakuem -100 kPa

     -- Obecné automatizační vybavení: Obvody mechanického spouštěcího vzduchu a zpětné vazby polohy

Shrnutí jedné věty

     Miniaturní mechanický talířový ventil SOLH VM1 se vyznačuje ultralehkým kompaktním tělem o hmotnosti 60 g, spolehlivým těsněním talířku, provozním rozsahem plného vakua ~ 1,0 MPa, uspořádáním dvou bočních/spodních portů a kompletními výměnnými hlavicemi pohonu, které slouží jako preferovaný mechanický spouštěcí ventil pro ovládání vzduchu pro všechna malá automatizovaná zařízení.
