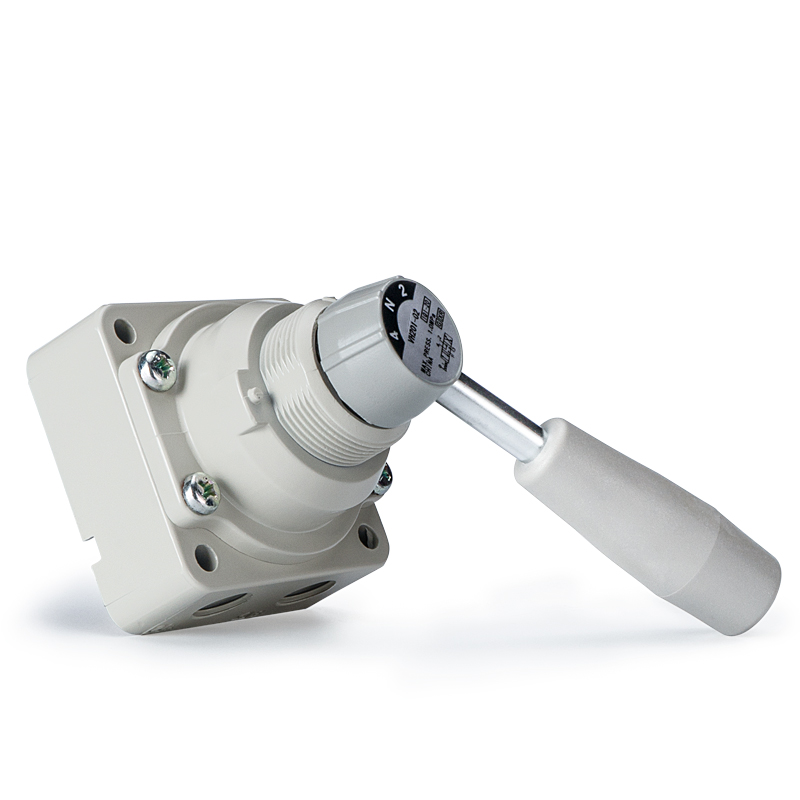

4cestný ruční rotační ruční ventil řady VH

Značka: SOLH by Richge Technology

Umístění produktu

     Řada VH je 4cestný ruční otočný ruční ventil ovládaný otáčením rukojeti o 90° pro přepínání vzduchových okruhů. Je široce používán pro ruční změnu směru, uvedení zařízení do provozu, nouzové zastavení a přepínání zdroje vzduchu v pneumatických systémech, vyznačuje se jednoduchou mechanickou strukturou, stabilní spolehlivostí a jasnou vizuální indikací polohy.

Základní struktura a pracovní princip

     -- Typ ventilu: 4cestný ruční rotační šoupátkový ventil

     -- Provozní režim: Otočení rukojeti o 90° pro přepínání polohy

     -- Definice portu: Vstup napájení P, pracovní výstupní porty A/B, výstupní port R

     -- Tři standardní funkce centra:

        1. Střed uzavřen (Model 200/210): Všechny porty jsou utěsněny ve středové poloze, aby byl zachován tlak v láhvi

        2. Středový výfuk (Model 201/211): Port A a B připojený k výfuku pro úplné uvolnění tlaku

        3. 2-poloha (Model 202/212): Žádná středová poloha, pouze dva stavy P→A / P→B

     -- Těsnící struktura: Přesné rotační těsnění cívky s ultra nízkým vnitřním únikem

     -- Možnosti montáže: Boční potrubí / spodní potrubí; montáž na panel / přímá montáž tělesa ventilu.

Úplné technické specifikace

  1. Univerzální obecné parametry

     -- Použitelná kapalina: Stlačený vzduch

     -- Kontrolní tlak: 1,5 MPa

     -- Max. provozní tlak: VH200/300/400: 1,0 MPa VH600: 0,7 MPa

     -- Okolní a střední teplota: -5 ~ +60 ℃ (nepovolena námraza)

     -- Provozní úhel otočení: 90°

     -- Požadavek na mazání: Bez mazání; Volitelné mazání turbínovým olejem ISO VG32

     -- Materiál: Tělo ventilu – slitina zinku / tlakově litý hliník; rukojeť – inženýrská pryskyřice

  2. Tabulka parametrů Series Size & Port

Vysvětlení kódu modelu

  1. Příklad: VH210-02

     -- VH: Kód základní řady

     -- 2: Kód velikosti (2=1/4", 3=3/8", 4=1/2", 6=1")

     -- 1: Uspořádání potrubí (0 = boční port, 1 = spodní port)

     -- 0: Středová funkce (0=střed uzavřen, 1=středový výfuk, 2=2-poloha)

     -- 02: Kód velikosti portu (02=1/4", 03=3/8", 04=1/2", 06=3/4", 10=1")

  2. Oblíbené standardní modely

     -- VH210-02: 1/4", spodní potrubí, 3-polohový střed uzavřený (nejpoužívanější)

     -- VH200-02: 1/4", boční potrubí, 3-polohový střed uzavřen

     -- VH201-02: 1/4", boční potrubí, 3-polohový středový výfuk

    -- VH310-03: 3/8", spodní potrubí, 3-polohový střed uzavřen

 Hlavní výhody produktu

  1. Intuitivní ovládání s vestavěným polohovým zámkem

      Otočná rukojeť o 90° s dobře viditelnou polohou spínače; integrovaný mechanický polohovací zámek zabraňuje náhodné chybné obsluze.

  2. Tři možnosti centrální funkce pro různé pracovní podmínky

     -- Střed zavřený (200/210): Udržujte upínací tlak válce během vypínání zařízení

     -- Středový výfuk (201/211): Bezpečné snížení tlaku a úplné odvzdušnění systému pro údržbu

     -- 2-Position (202/212): Jednoduché obousměrné přepínání bez mezipolohy

  3. Vysoce flexibilní vícemontážní design

     Podporuje rozvržení bočního i spodního potrubí; k dispozici jsou dva způsoby instalace: montáž do panelu nebo přímé upevnění těla ventilu.

  4. Robustní Dlouhá životnost a bezúdržbový

      Odolná rotační těsnící struktura s vynikající odolností proti prachu a znečištění; nevyžaduje běžné mazání ani údržbu.

Typické aplikační scénáře

     -- Ruční obousměrné přepínání pro pneumatické válce

     - Dočasné ruční ovládání, tlakové odvzdušnění během uvádění zařízení do provozu a údržby

     - Izolace nouzového zastavení a odpojení zdroje vzduchu pro bezpečnostní blokování stroje

     -- Ruční spouštěcí stanice pro poloautomatická výrobní zařízení

     -- Ukázka pneumatického obvodu a základního ovládání výuky zkušebních stolic

Shrnutí jedné věty

     4cestný ruční otočný ruční ventil SOLH VH se vyznačuje otočným ovládáním o 90°, třemi vyměnitelnými středovými funkcemi, možnostmi bočního/spodního potrubí a dvěma způsoby montáže na panel/ventil, sloužící jako standardní univerzální komponent pro ruční pneumatické spínání, uvedení do provozu na místě a bezpečnostní izolaci vzduchového okruhu.
