Ultrakompaktní vysoce přesný pneumatický posuvný stůl SOLH MXJ je zaměnitelný s řadou SMC MXJ. Je vybaven integrovaným lineárním vedením s kuličkou z nerezové oceli, dosahuje přesnosti rovnoběžnosti 0,005 mm a přesnosti opakovaného polohování ±0,01 mm. Ultratenké lehké tělo podporuje horní, spodní a boční třístrannou montáž, je o 30%~50% menší než posuvné stolky MXQ. Velikosti vrtání φ4,5~16mm, vybavené dvojitými pryžovými nárazníky a volitelnými kovovými omezovači pro nastavitelný zdvih 0~5mm. Symetrický design umožňuje levo-pravou výměnu potrubí a senzorů, vhodné pro čisté prostředí bez oleje. Schopný stabilního vysokofrekvenčního pohybu s krátkým zdvihem, široce používaný pro lineární pohyb na úrovni mikronů při mikromanipulaci 3C, optické kontrole, miniaturní montáži a kompaktním lékařském automatizačním zařízení.

Ultra vysoce přesný pneumatický posuvný stůl SOLH MXP je zaměnitelný s řadou SMC MXP. Přijímá integrované tělo z martenzitické nerezové oceli a vestavěné kuličkové lineární vedení, dosahující rovnoběžnosti pojezdu 0,004 mm, rotační chyby až ±0,03° a přesnost opakovaného polohování ±0,01 mm. Ultraúzké kompaktní tělo je o 10%~20% tenčí než modely MXJ, podporuje třístrannou montáž a přepínatelné axiální/laterální potrubí. Velikosti vrtání φ6~16mm vybavené standardními pryžovými tlumiči, volitelnými kovovými omezovači a hydraulickými tlumiči dostupnými pro φ8 a vyšší. Podporuje čisté prostředí bez oleje a stabilní vysokofrekvenční vratný pohyb. Ideální pro automatizační stanice s omezeným prostorem vyžadující přísnou přesnost pohybu, jako je optická kontrola, spojování čipů, montáž mikrosoučástek a špičkové lékařské vybavení.

Úzký kompaktní pneumatický posuvný stůl SOLH MXH je zaměnitelný s řadou SMC MXH. Poháněn dvojitým pístem a vybavený vodicí kolejnicí s oběžnými kuličkami, přijímá ultra úzké tělo vhodné pro husté uspořádání vedle sebe. Vyznačuje se vynikající anti-offsetovou a antitorzní kapacitou s přípustným točivým momentem přibližně 6násobkem tradičních MXU skluzů, přesností opakovaného polohování ±0,02 mm a maximálním standardním zdvihem až 60 mm. Podporuje 4-směrnou montáž a 3-stranné potrubí, je dodáván s vestavěným magnetem kompatibilním s různými magnetickými spínači, dvojitými pryžovými nárazníky a umožňuje nepřetržitý bezolejový provoz. Velikosti otvorů φ6~20mm, široce používané pro středně přesný vysokofrekvenční přenos 3C komponentů a malých plastových dílů pod konzolovým nebo jednostranným zatížením v prostorově omezených automatizačních zařízeních.

Integrovaný pneumatický posuvný stůl SOLH MXS s vysokou tuhostí je plně zaměnitelný s řadou SMC MXS. Využívá dvoupístový pohon a předepjaté příčné vodicí kolejnice pro pohyb s nulovou vůlí, poskytující dvojnásobný tlak než jednoválcové saně se stejným vrtáním a přesností opakovaného polohování až ±0,01 mm. Ultratenká integrovaná konstrukce šetří 30%~50% instalačního prostoru ve srovnání s děleným válcem a sadami externích vodítek. Je podporována třístranná montáž s otvory pro polohovací čepy (spodní, boční a axiální). Velikosti vrtání φ6~25mm se standardními zdvihy 10~150mm, volitelné seřizovače zdvihu 0~5mm. Vestavěný magnet se hodí k magnetickým spínačům a umožňuje provoz bez oleje. Široce se používá pro vysoce tuhý, vysoce přesný lineární přenos ve stanicích pro polovodičové, přesné montáže 3C a optické komponenty.

Ekonomický pneumatický posuvný stůl SOLH MXQ je zaměnitelný s řadou SMC MXQ. Využívá dvoupístový pohon a nepředepjatou recirkulační kuličkovou vodicí kolejnici, postavenou jako ultratenká lehká integrovaná jednotka s nižší výškou a lehčí hmotností než MXS, dosahující přesnosti opakovaného polohování ±0,02 mm. K dispozici je třístranná montáž s otvory pro polohovací kolíky (spodní, boční a axiální). Velikosti vrtání φ6~25mm, standardní zdvihy 10~150mm, volitelné seřizovače zdvihu 0~5mm. Vestavěný magnet se hodí k magnetickým spínačům a podporuje bezolejový provoz. Jako nákladově efektivní základní lineární pohon se hodí k projektům citlivým na rozpočet a je široce používán pro nízkozatížený vysokofrekvenční přenos malých elektronických a plastových dílů a standardně přesné automatizované montážní linky.

Ultratenký, vysoce tuhý pneumatický posuvný stůl SOLH Richge MXF je zaměnitelný s řadou SMC MXF. Válec a příčné válečkové vedení jsou uspořádány paralelně, s výškou těla sníženou o 40 % ve srovnání s ekvivalentními modely MXS, což je ideální pro automatizační zařízení s omezenou vertikální světlostí. Podporuje horní a spodní dvojitou montáž s otvory pro polohovací kolíky, přesnost opakovaného polohování ±0,02 mm, velikosti otvorů φ8~20 mm a maximální standardní zdvih 100 mm. Standardně vybaveno dvoustrannými polyuretanovými nárazníky, volitelnými seřizovacími prvky zdvihu X10/X11 a hydraulickými nárazníky. Vestavěný magnet spolupracuje s magnetickými spínači a umožňuje bezolejový provoz s dlouhým cyklem. Široce se používá pro přenos středního zatížení s dlouhým zdvihem, jako je manipulace s 3C modulem, přesné lisování a přepínání stanic.

Mechanicky spojený základní bezpístnicový válec SOLH MY1B dosahuje plné zaměnitelnosti s odpovídajícími modely SMC. Je vybaven vnitřním těsnicím pásem a vnějším prachotěsným pásem, ruší vnější pístnici, jejíž celková montážní délka se blíží efektivnímu zdvihu a šetří více než 50 % místa uspořádání ve srovnání s válci spojovací tyče. Velikosti vrtání se pohybují od φ10 do 100 mm s maximálním zdvihem až 5000 mm. Posuvný stůl je pevně spojen s pístem s vynikající odolností v ohybu, což umožňuje přímou montáž zátěže bez pomocných vodítek při nízkém zatížení. K dispozici je čtyřsměrné potrubí (přední, zadní, boční, spodní); modely φ25~40 dosahují 17% snížení hmotnosti. Standardní vestavěné nastavitelné vzduchové polštáře jsou vybaveny volitelnými externími hydraulickými tlumiči a oboustrannými seřizovači zdvihu. Předem rezervované drážky pasují na magnetické spínače řady D-M9 a pro čisté dílny je podporován bezolejový provoz. Klasifikace podle nosnosti: φ10~20 pro lehké zatížení, φ25~40 pro středně lehké zatížení, φ50~63 pro střední zatížení, φ80~100 pro těžké zatížení. Široce se používá při dálkové dopravě materiálu, automatickém ovládání dveří, těžkém posouvání obrobků při obrábění a posunu polohování s dlouhým zdvihem na nestandardních automatizačních linkách jako ekonomické univerzální řešení lineárního pohonu.

Bezpístnicový válec s magnetickou spojkou SOLH CY3 je vylepšenou verzí řady CY1 s plnou rozměrovou zaměnitelností s protějšky SMC. Přijímá bezkontaktní magnetický synchronní pohon mezi vnitřním pístem a vnějším posuvným vozíkem uvnitř plně uzavřeného válce, aby bylo dosaženo nulového úniku vzduchu a provozu bez kontaminace. Velikosti vrtání se pohybují od φ6 do φ63 mm s maximálním zdvihem až 5000 mm, což snižuje instalační stopu o 50 % ve srovnání s konvenčními válci spojovací tyče. K dispozici jsou dvě varianty: základní typ CY3B vyžadující koncové držáky a vnější vedení, aby se zabránilo excentrickému zatížení a magnetickému oddělení; Verze CY3R s přímou montáží upevněná přímo na základně zařízení, aby se ušetřilo další montážní místo. Prodloužené otěruvzdorné kroužky snižují minimální pracovní tlak na 0,12 MPa. Standardní dvojité pryžové nárazníky jsou vybaveny a volitelná vysokorychlostní verze X160 podporuje maximální rychlost 1500 mm/s. Přednastavené sloty obsahují magnetické spínače D-M9 pro zpětnou vazbu polohy. Standardní bezolejový provoz se hodí do bezprašných dílen pro polovodičový, elektronický, lékařský a potravinářský průmysl. Zvládá lehké až střední zatížení od 0,5 kg do 40 kg pro přenos obrobku na dlouhé vzdálenosti, ovládání ochranných dvířek a kompaktní lineární pohyb s dlouhým zdvihem v hygienické automatizaci.

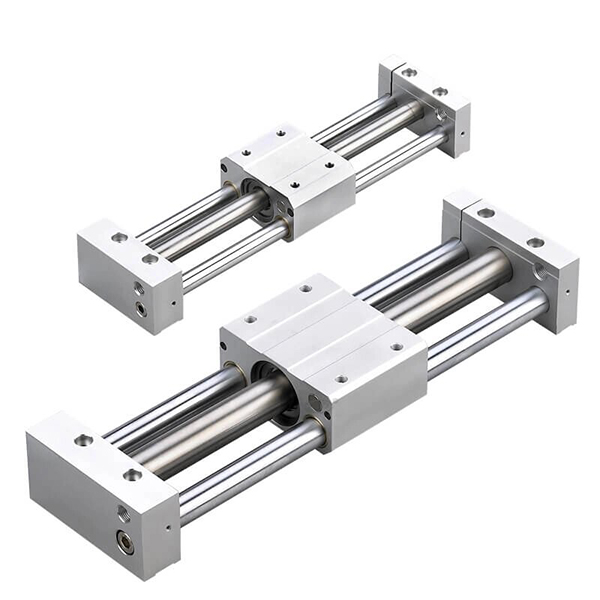

Řada SOLH CY1 je klasický ekonomický bezpístnicový válec s magnetickou spojkou, předchůdce modernizované řady CY3, plně rozměrově zaměnitelný s originálními produkty SMC CY1. Přijímá bezkontaktní magnetický synchronní pohon a plně uzavřenou strukturu hlavně s nulovým únikem vzduchu, vhodný pro čisté pracovní prostředí bez oleje v elektronickém, lékařském a potravinářském průmyslu. Velikosti vrtání se pohybují od φ6 do 63 mm, standardní zdvih do 1000 mm a maximální prodloužený zdvih 1500 mm s vynikajícím poměrem ceny a výkonu. K dispozici je pět konstrukčních verzí: základní typ CY1B vyžadující vnější vedení a koncové držáky; CY1S s vestavěnými kluznými ložisky pro lehké zatížení bez dalších vodítek; Typ kuličkového ložiska CY1L pro hladký vysokofrekvenční vratný pohyb; Vysoce přesný model CY1H dosahující přesnosti opakovaného polohování ±0,02 mm; Nízkoprofilový typ CY1F s 29% sníženou celkovou výškou pro úzký vertikální instalační prostor. Minimální startovací tlak je 0,18 MPa, vybavený standardními pryžovými tlumiči s dvojitým koncem a volitelnými externími hydraulickými tlumiči, kompatibilní s magnetickými spínači D-M9 a D-A9 pro zpětnou vazbu signálu polohy. Stojí méně než řada CY3 a slouží jako cenově výhodná volba pro konvenční automatizaci s omezeným rozpočtem, včetně přenosu materiálu v čistých prostorách, pohonu ochranných dveří a přepravy obrobků na středně dlouhé vzdálenosti při lehkém až středním zatížení v rozmezí od 0,5 kg do 40 kg.
