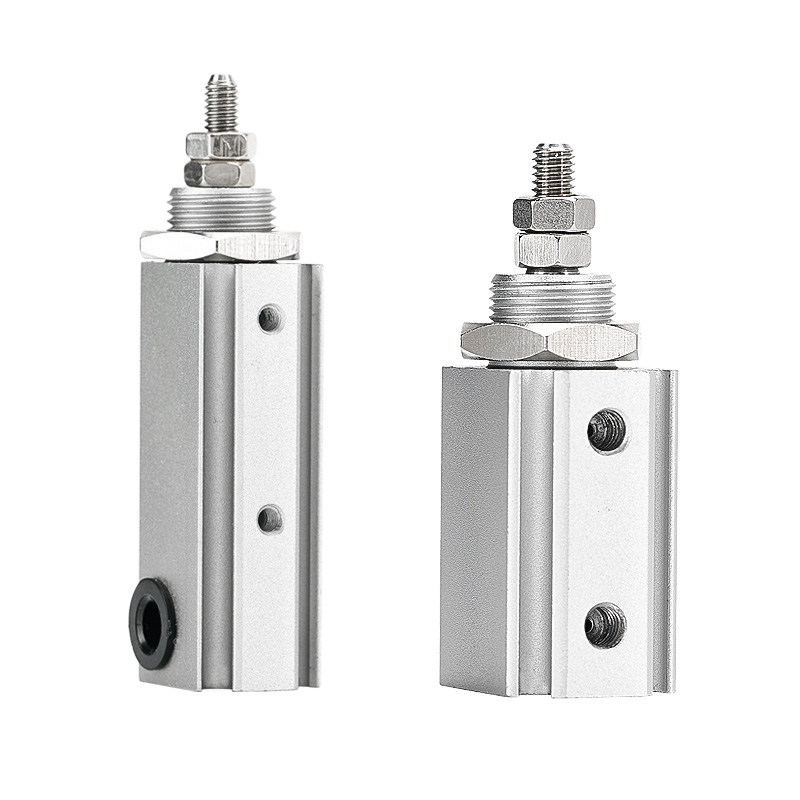

Válec s kolíky řady CJP2 (dvojčinný)

Dvojčinný kolíkový válec řady CJP2 (kompaktní mikroválec)

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH CJP2 je kompaktní dvoučinný kolíkový válec. Hlavní výhody: ultrakrátké tělo, lehká konstrukce, stabilní obousměrný tah a spolehlivý vysokofrekvenční provoz. Navrženo pro obousměrný přesný push-pull pohyb v omezeném prostoru, střední mikrozátěže a vysokocyklové automatizované stanice. Je to hlavní model pro mikroobousměrné lineární aplikace.

Základní struktura a konstrukční prvky

     -- Režim pohonu: Dvojčinný (přívod vzduchu pro vysouvací i zatahovací zdvih). Rozsah vrtání: Ø4 / 6 / 10 / 16 mm, pokrývající mikro až malé užitečné zatížení.

     -- Struktura: Tělo z extrudovaného hliníku (upgradované z tradiční mosazné verze), o 55 %~65 % nižší hmotnost. Vybaveno gumovými polštářky na obou koncích pro snížení nárazu a hluku.

     -- Univerzální montáž: K dispozici je 6 montážních konfigurací: základní typ, montáž na panel, montáž na přírubu, montáž na patku, montáž na čep a montáž na vidlici pro instalaci s více orientacemi.

     -- Kompatibilita snímače: Všechny specifikace jsou vyrobeny s magnetickým kroužkem, podporují instalaci dvou magnetických spínačů, včetně minimálního otvoru Ø4 a zdvihu 5 mm bez dalších držáků.

     -- Materiál a těsnění: Tvrdý eloxovaný hliník + těsnění NBR, bezolejový provoz, vhodné pro čisté nebo mírně zaolejované prostředí. Mechanická životnost ≥3 miliony cyklů.

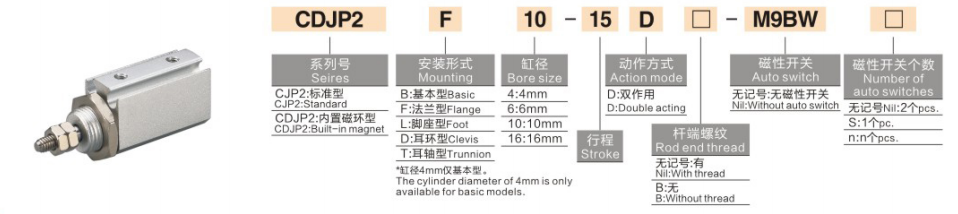

Kompletní pravidlo kódování modelu

  1. Příklad modelu：CDJP2B10-15D-M9B

   2. Referenční příklady standardních objednávek

     -- CJP2B6-20D：Vrt 6, zdvih 20, dvojčinný základní typ, bez magnetického kroužku

     -- CDJP2F4-10D：Vrt 4, zdvih 10, montáž na panel, vestavěný magnetický kroužek

     -- CDJP2B16-30D-2M9B：Vrt 16, zdvih 30, základní typ, vybavený dvěma spínači M9B

Univerzální základní technické specifikace (@0,5 MPa, dvojité působení)

Hlavní konkurenční výhody

   1. Ultrakrátké lehké tělo

     -- Celková délka zkrácená o 6~9,5 mm ve srovnání se starším modelem CJP, hmotnost snížena o 55%~65%, ideální pro velmi omezené uspořádání instalace.

   2. Stabilní obousměrný výstup

     -- Dvojčinný design bez vratné pružiny. Obousměrný tah je o 30%~50% vyšší než u ekvivalentních jednočinných válců, vhodné pro užitečné zatížení 100g ~ 5kg.

   3. Vysokofrekvenční a nízkohlučný provoz

     -- Gumový polštář + těsnění s nízkým třením. Provozní rychlost 50~500mm/s, stabilní nad 200cpm, kročejový hluk ≤60dB.

   4. Vícenásobná montáž a plně magnetický kroužek standard

     -- 6 montážních forem se přizpůsobí složitému uspořádání nástrojů. Magnetický kroužek vybavený pro všechny velikosti, dokonce i minimální vrtání Ø4 podporuje duální magnetické spínače pro pohodlné sledování polohy.

   5. Bezolejový design a dlouhá životnost

     -- Kompatibilní s čistými výrobními linkami. Tvrzené hliníkové tělo a těsnění odolná proti opotřebení zajišťují stabilní provoz po dobu ≥3 milionů cyklů.

Možnosti montáže a typické průmyslové aplikace

    1. Montážní formuláře

     -- Základní typ (B): Axiální upevnění koncovým vnějším závitem pro přímé zatlačení a vytažení

     -- Typ panelu (F): Tělo zabudované do panelu zařízení pro ultratenké uspořádání

     -- Typ s přírubou (L): Přírubové upevnění na straně tyče pro aplikace s vertikálním zatížením

     -- Typ patky (T): Spodní uchycení na patku pro horizontální boční tlak a tah

   2. Typické aplikační scénáře

     -- Elektronika 3C: Uchopení mikrosoučástek, vyhazování čipu, test odolnosti tlačítka, řízení miniaturního přípravku

     -- Přesné vybavení: Přepínání mikroventilů, polohování vláken, jemné nastavení přístroje, ovládání miniaturního jezdce

     -- Obecná automatizace: vysokofrekvenční nakládání/vykládání, odlupování štítků, přenos obrobku krátkým zdvihem

     -- Lékařská zařízení: Malý teleskopický pohyb nástrojů, mikrokapalinový pohon, přesné polohovací sestavy

Porovnání výběru: Mikroválce CJP2 VS CJ1 VS CJP

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání na základě užitečného zatížení

     -- Ø4 ≤0,5kg；Ø6=0,5~1kg；Ø10=1~3kg；Ø16=3~5kg. Rezerva ≥30% bezpečnostní rezerva.

  2. Potvrzení tahu

     -- Vyberte zdvih podle požadované dráhy; upřednostněte kratší zdvihy pro stabilní vysokofrekvenční cyklování.

   3. Konfigurace přizpůsobení

     -- Řízení polohy v uzavřené smyčce: Vybavte dvěma magnetickými spínači M9B pro obousměrnou zpětnou vazbu polohy.

     -- Uspořádání instalace: Typ panelu (F) pro vestavěné zařízení; základní typ (B) pro axiální závitovou montáž.

Shrnutí jedné věty

     Kompaktní dvoučinný pneumatický válec SOLH CJP2 se vyznačuje ultrakrátkým lehkým tělem, obousměrným stabilním tahem, pryžovým polštářem a 6 variantami montáže; Verze CDJP2 vestavěný magnetický kroužek kompatibilní se spínači řady M9, ideální mikro lineární aktuátor pro obousměrné krátké zdvihy push-pull úlohy v 3C, přesné přístroje a lékařská automatizační zařízení.
