Miniválec z nerezové oceli řady CDJ2 (dvojčinný / jednočinný)

Značka: SOLH by Richge Technology

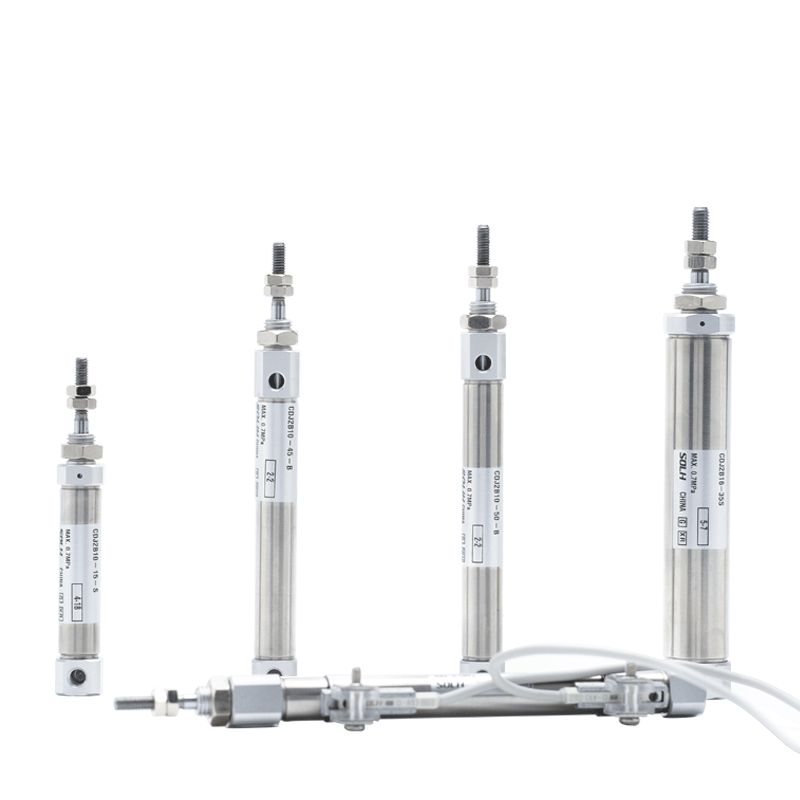

Přehled produktu

     Řada SOLH CDJ2 je mini válec z nerezové oceli opatřený magnetickým kroužkem, plně zaměnitelný s řadou SMC CJ2. Velikosti vrtání: φ6 / 10 / 16 mm. Vynikající vlastnosti: ultra kompaktní obrys, lehká konstrukce, odolnost proti korozi a stabilní vysokorychlostní vysokofrekvenční provoz. Široce používané v elektronických, lékařských, potravinářských a přesných automatizačních stanicích s omezeným prostorem; mainstreamový miniaturní lineární pohon.

Základní struktura a konstrukční prvky

   1. Standardní specifikace: Odpovídá rozměrové normě miniválce SMC (nestandardní ISO), univerzální montážní rozměry v průmyslu.

   2. Materiál: barel a pístnice z nerezové oceli 304, nerezové a odolné proti korozi, vhodné pro vlhké, slabé kyselé, slabé alkalické a čisté výrobní prostředí.

   3. Struktura: Rovná kulatá hlaveň, zvlněné koncovky, design bez spojovací tyče, ultra malý objem. CDJ2-16×100 pouze cca. 120 g.

   4. Varianty provozu

      -- CDJ2B Double Action: Přívod vzduchu na obou koncích, univerzální standardní model

      -- CDJ2E Jednočinné: Pružinový návrat; CDJ2ET: Pružné prodloužení

     -- CDJ2KB Nerotační: Šestihranná pístní tyč pro ochranu proti kroucení a přesné polohování

   5. Polštář: Standardní pryžový polštář; vzduchový polštář (přípona Z) volitelný pro vysokorychlostní aplikace pro snížení nárazů a hluku.

   6. Těsnění: Těsnění s nízkým třením s drážkou olejové nádrže. Nízký startovací tlak (0,06MPa), bezolejový provoz, životnost ≥5 milionů cyklů.

   7. Detekce polohy: Vestavěný magnetický kroužek, kompatibilní s magnetickými spínači řady M9B / A93 / Z73 pro sledování polohy pístu.

Kompletní pravidlo kódování modelu

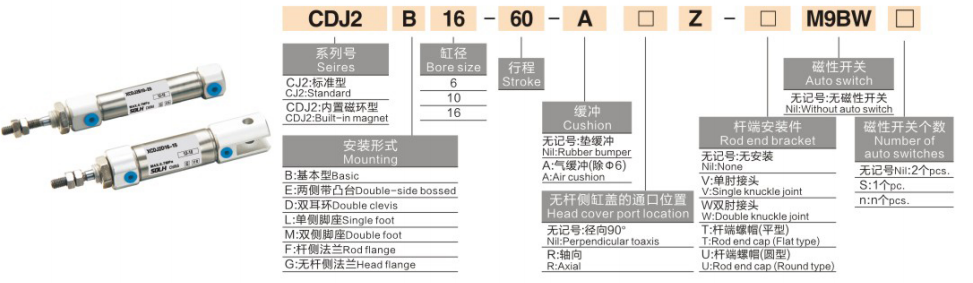

   1. Příklad modelu：CDJ2B16-50Z-B

   2. Referenční příklady standardních objednávek

     -- CDJ2B10-30-B：Bore10, stroke30, dvojčinný, pryžový polštář, vybavený magnetem

     -- CDJ2E6-15-B：Vrtání6, zdvih 15, jednočinná vratná pružina

     -- CDJ2KB16-50-B：Vrtání 16, zdvih 50, neotočná šestihranná pístnice

Technické specifikace Universal Core

Teoretická tahová a tažná síla @0,5MPa (jedna tyč, jednotka:N)

   1. Dvojčinné CDJ2B

   2. Jednočinný CDJ2E (pružný návrat @0,5MPa)

Montážní formy a odvozené modely

   1. Montážní příslušenství

     -- B Základní typ: Přímá instalace pomocí závitů koncovky (nejpoužívanější)

     -- F Příruba: Montáž příruby na straně tyče / na straně hlavy

     -- L Nožní držák: Upevnění na jednu nohu

     -- D Dvojitá vidlice: Zadní dvojitá vidlice (φ10/16)

     -- E Boss mount: Multi-orientační montážní nálitky na koncovkách

   2. Hlavní derivační řada

     -- CDJ2B: Standardní dvojčinné

     -- CDJ2E: Jednočinné, zatahování pružinou (automatické zatahování po odvzdušnění)

     -- CDJ2ET: Jednočinné, vysunutí pružiny (automatické vysunutí po řezání vzduchem)

     -- CDJ2KB: Neotočná šestihranná pístnice

     -- CDJ2RB: Tenká verze s přímou montáží bez montážních nálitků

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání: Vypočítejte požadovaný tah/zatížení, rezerva ≥50% bezpečnostní rezervy; pro vyšší cyklickou rychlost zvolte menší vrtání.

   2. Potvrzení zdvihu: Přidejte extra 10~20mm okraj na efektivní dráhu; Maximální zdvih: dvojčinný 200 mm, jednočinný 100 mm.

   3. Konfigurace přizpůsobení

     -- Typ akce: Dvojčinný → B; jednočinné zatažení pružiny → E; polohování proti kroucení → KB

     -- Polštář: Vysokorychlostní provoz zvolte vzduchový polštář Z

     -- Zpětná vazba polohy: Vyberte model vybavený magnetem, odpovídající magnetickým spínačům M9B/A93

Shrnutí jedné věty

     Mini válec typu pera SOLH CDJ2 z nerezové oceli je zaměnitelný s SMC CJ2, k dispozici ve variantách dvojčinných, jednočinných a neotočných šestihranných tyčí, volitelný pryžový/vzduchový polštář, bezolejové provedení odolné proti korozi, ideální kompaktní vysokofrekvenční miniaturní lineární pohon pro elektroniku, lékařská a potravinářská automatizovaná zařízení.
