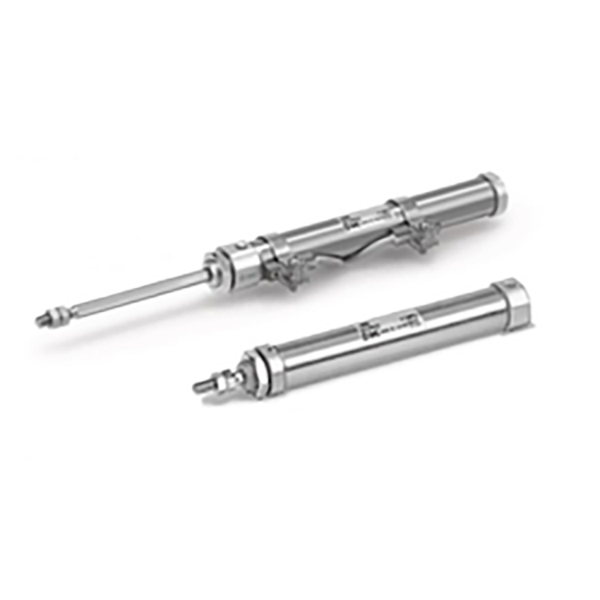

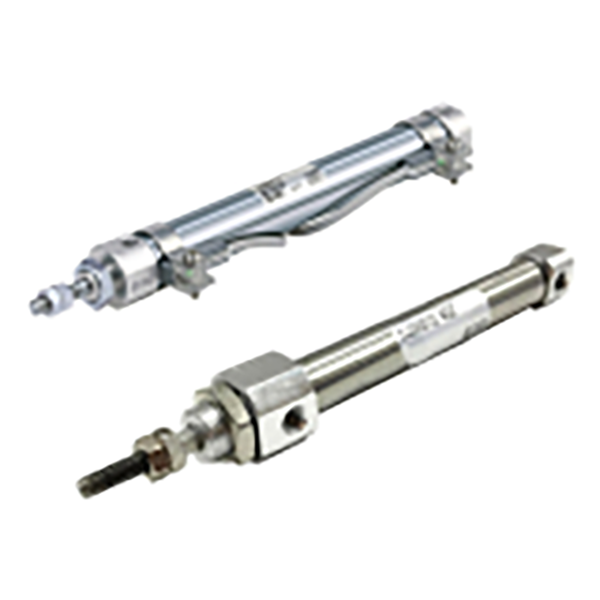

Miniválec z nerezové oceli řady CJ2K – nerotující tyčový typ

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH CJ2K je nerotující tyčový mini válec z nerezové oceli odvozený z rodiny miniválců CJ2. Základní funkce: Šestihranná pístnice proti rotaci integrovaná s vnitřní vodicí strukturou, která zabraňuje protáčení pístnice během vysouvání a zatahování. Ideální pro přesné stanice, kde koncový přípravek musí udržovat pevnou úhlovou polohu. Přijímá hlaveň z nerezové oceli 304, kompaktní a lehký. Podporuje tři provozní režimy: dvojčinný, jednočinný návrat pružiny, vysunutí jednočinné pružiny. Velikosti vrtání: Φ10, Φ16. Plně rozměrově zaměnitelné s importovaným originálem CJ2K. Volitelný vestavěný magnetický kroužek kompatibilní s magnetickými spínači M9BW. Široce se používá v malých automatizačních aplikacích, zařízeních 3C, přesných nástrojích a aplikacích s lisováním přípravků.

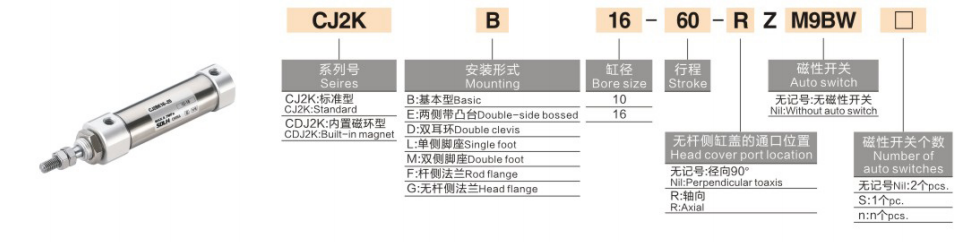

Kompletní vysvětlení kódování modelu

   1. Příklad modelu：CJ2KB10-30SZ-M9BW-B

   2. Příklad objednávky

    CJ2KB10-30SZ-M9BW

     -- Nerotační mini válec, základní montáž, vrtání 10, zdvih 30, jednočinný vratný pružinový, vestavěný magnetický kroužek, vybaven magnetickým spínačem M9BW.

Hlavní struktura a výhody výkonu

   1. Šestihranná pístní tyč mechanická antirotace (Core Advantage)

     -- Pístnice s šestihranným průřezem sladěná s předním vodicím pouzdrem pro omezení obvodové rotace.

     -- Přesnost proti otáčení: Φ10 ≤ ±1,5°; Φ16 ≤ ±1°.

     --  ✅ Vyřešte problémy s průhybem způsobeným volným zkroucením běžné kruhové pístnice během vratného pohybu.

   2. Hlaveň z nerezové oceli 304, kompaktní tenký obrys

     - Odolnost proti korozi a odolnost proti vlhkosti; válcová konstrukce šetří instalační prostor uvnitř kompaktních skříní zařízení.

   3. K dispozici více provozních režimů

     -- Dvojčinné: Přívod vzduchu na obě strany, stabilní tah, preferováno pro kontinuální sériovou výrobu

     -- S Pružinový návrat: Vysunutí, když je pod napětím, automatické zatažení po ztrátě napájení

     -- Vysunutí pružiny T: Zatažení při zapnutí, automatické vysunutí po ztrátě napájení, aby byly splněny požadavky na bezpečnostní reset

   4. Různé možnosti montáže

     -- Základní typ, patka L, příruba F, dvojitá vidlice D. Podporuje vertikální, horizontální a obrácenou montáž.

   5. Bezolejový provoz

     -- Předem potažené trvanlivé mazivo uvnitř, kompatibilní se suchým stlačeným vzduchem bez oleje pro stabilní dlouhodobý provoz.

   6. Volitelná magnetická detekce polohy

     -- Verze Z vybavená vestavěným magnetem, spolupracuje s přepínačem M9BW pro odesílání signálu vysouvání/zatahování na místě do PLC pro automatické řízení blokování.

   7. Standardní pryžový polštář

     - Vestavěné pryžové tlumicí podložky na obou koncích absorbují náraz pístu a snižují provozní hluk.

Standardní technické specifikace

   1. Teoretický výstupní tah @0,5MPa (N)

Porovnání výběru: CJ2K Nerotující VS Standardní Kruhová tyč CJ2

    1. ✅ Za těchto pracovních podmínek preferujte CJ2K

     -- Ploché přípravky, řadicí vidlice nebo polohovací čepy namontované na konci tyče, vychylování nákladu je zakázáno;

     -- Malé indexovací nástroje, zatlačující obrobky do vodicích drážek;

     - Lineární posuv kamerových a kontrolních přípravků, které vyžadují konstantní úhel;

     -- Ploché svorky připojené k pístnici, zkroucení způsobí vzpříčení materiálu nebo poruchu polohování.

   2. ❌ Standardní scénáře přijatelné pro CJ2

     -- Jednoduché vyhazování, tlačení kulatých obrobků, žádné úhlové omezení zatížení, priorita nákladů.

Průvodce výběrem ve 3 krocích

   1. Potvrďte požadavek na ochranu proti zkroucení

     -- Ploché/čtvercové svítidlo s polohovací drážkou → Je nutné zvolit neotočnou verzi CJ2K.

   2. Vyberte provozní režim

     -- Nepřetržitý vratný pohyb a maximální tah → Dvojčinný (bez přípony S/T)

     -- Vysunutí vzduchem, automatické zatažení po vypnutí → S návrat pružiny

     -- Zatáhněte vzduchem, po vypnutí se automaticky vysune → T pružina se vysune

   3. Nakonfigurujte snímač a montáž

     -- Vyžaduje zpětnou vazbu polohy PLC: Přidejte příponu Z (vestavěný magnet) + magnetický spínač M9BW

     -- Výběr montáže: Příruba F pro montáž na čelní plochu; Patka L pro montáž na boční rám; Dvojitá vidlice D pro kloubový výkyvný pohyb

Typické aplikační scénáře

     -- Automatizace 3C: Zatlačení plochého přípravku PCB, umístění konektoru do slotů

     -- Optické kontrolní zařízení: Lineární podávání kamery s pevným úhlem detekce

     -- Malé nástroje a přípravky: Ploché vyhazování obrobku, podávání materiálu ve vodicích drážkách

     -- Balicí stroje: Umístění plochých kartonů, tlačení malých štítků

     -- Laboratorní automatizace a vlhké dílny (nerezový antikorozní sud)

Standardní reference pneumatického okruhu

   1. Dvojčinný tlačný obvod

     -- Maznice regulátoru vzduchového filtru AFC → 4V210-06 5/2 Solenoidový ventil → Hadice PU4 → CJ2KB16-60Z-M9BW

   2. Jednočinný obvod resetování pružiny

     -- AR Pressure Regulator → 3V210 3/2 Solenoid Valve → CJ2KB10-30SZ

Opatření pro použití

     -- Vyhněte se nadměrnému radiálnímu bočnímu zatížení pístnice. Boční síla urychluje opotřebení vodícího pouzdra a snižuje přesnost proti otáčení.

     -- Koncové zatížení instalujte koaxiálně, abyste minimalizovali torzní moment.

     -- Nainstalujte vzduchový filtr AF proti proudu, abyste zabránili uvíznutí vodicí sestavy prachem.

     -- Vyhněte se dlouhodobému vysokorychlostnímu provozu pod plným tlakem 0,7 MPa; plně využít gumový polštář.

     - Verze těsnění z fluorové pryže přizpůsobitelná pro silně kyselá a alkalická korozivní prostředí.

Shrnutí jedné věty

     Nerotující šestihranný tyčový mini válec SOLH CJ2K z nerezové oceli poskytuje přesný lineární pohyb proti kroucení, dostupný ve dvou/jednočinných variantách s více způsoby montáže, kompatibilní s magnetickými spínači M9BW, perfektní aktuátor pro 3C testování, optickou kontrolu a přesné polohovací stanice přípravků, kde je zakázána úhlová odchylka.
