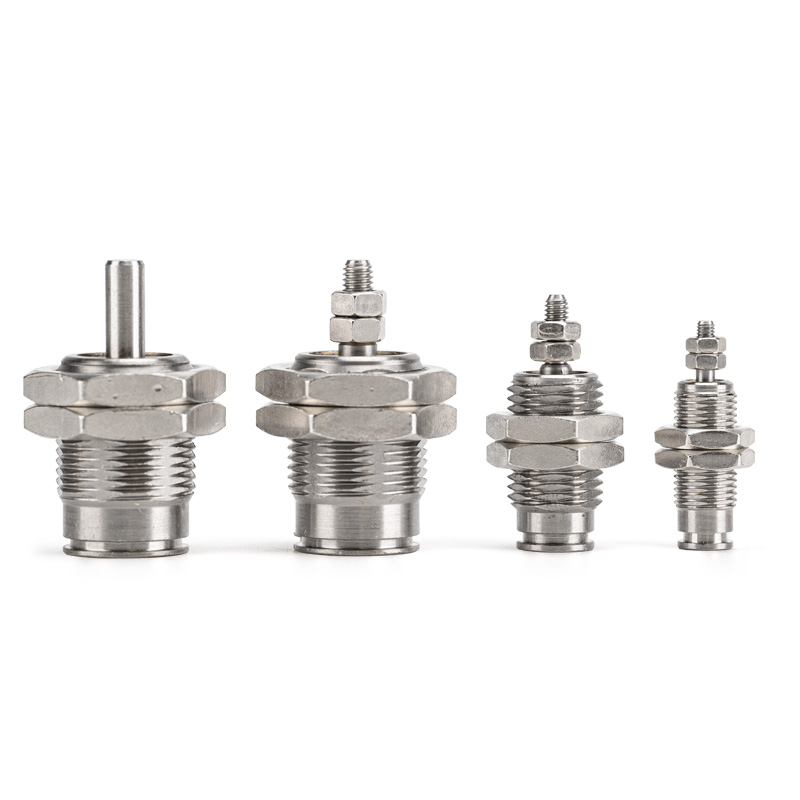

Jednočinný kolíkový válec řady CJP (mikroválec s krátkým zdvihem)

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH CJP je jednočinný válec s vratným kolíkem s pružinou. Základní charakteristiky: ultrakrátké tělo, minimální instalační prostor, jednosměrný tah a automatický reset pružiny při přerušení přívodu vzduchu. Vhodné pro jednosměrný přesný push-pull pohyb v omezeném prostoru, lehkém zatížení a vysokofrekvenčních stanicích s krátkým zdvihem. Jde o klasický model pro miniaturní aplikace jednosměrného řízení.

Základní struktura a konstrukční prvky

     -- Režim pohonu: Jednočinný (vratná pružina). Prodlužte při přívodu vzduchu; automaticky se zasouvá pružinou bez tlaku vzduchu pro bezpečný provoz.

     -- Velikosti vývrtu: Ø4 / 6 / 10 / 16 mm, kryt od mikro až po malé užitečné zatížení (0,1 ~ 3 kg).

     -- Konstrukce: Tělo z tvrdé eloxované mosazi, pístnice z nerezové oceli, bez vestavěného polštáře. Extra krátký obrys, dostupný pro montáž na panel nebo zapuštěné zapuštění do zařízení.

     -- Typy montáže: Dvě konfigurace jádra — Montáž na panel (B) a montáž pod omítku (S).

     -- Materiál a těsnění: mosazné pouzdro + těsnění NBR, provoz bez oleje, kompatibilní s čistým a mírně zaolejovaným prostředím. Mechanická životnost ≥3 miliony cyklů.

     -- Možnost senzoru: Varianta CDJP s vestavěným magnetickým kroužkem, podporuje jeden magnetický spínač pro rozšířenou detekci polohy.

Kompletní pravidlo kódování modelu

   1. Příklad modelu：CJPB6-10

   2. Referenční příklady standardních objednávek

     -- CJPB4-5：Vývrt 4, zdvih 5, montáž na panel, bez magnetického kroužku

     -- CDJPS10-15：Vývrt 10, zdvih 15, zapuštěná montáž, vestavěný magnet

     -- CJPB6-10H4：Vrt 6, zdvih 10, montáž na panel, nástrčné připojení OD4

Univerzální základní technické specifikace (0,5 MPa, jednočinná pružina)

Hlavní konkurenční výhody

   1. Mimořádně kompaktní obrys šetří instalační prostor

     -- Extra krátké tělo podporuje zapuštěné zapuštění do strojního zařízení nebo montáž na panel, čímž snižuje obsazený prostor až o 50 % ve srovnání se standardními válci, což je ideální pro extrémně stísněné stanice.

   2. Jednosměrný tah s resetem při vypnutí

     -- Zatažení pružiny se aktivuje po přerušení přívodu vzduchu. Bezpečné pro upínání, vyhazování a polohování zastavení v jednosměrných pohybech.

   3. Rychlá odezva a stabilní vysokofrekvenční provoz

     -- Bezpolštářové těsnění s nízkým třením umožňuje konzistentní cyklování ≥250 cpm pro opakované úkoly s krátkým zdvihem.

   4. Bezolejový provoz a prodloužená životnost

     -- Vhodné pro čisté dílenské podmínky. Mosazné tělo a odolné těsnění zaručují ≥3 miliony bezúdržbových cyklů.

   5. Flexibilní montážní konfigurace

     - K dispozici je montáž do panelu a zapuštěná; konec tyče může být plochý nebo zaoblený, aby odpovídal různým mechanickým konstrukcím.

Možnosti montáže a typické průmyslové aplikace

   1. Montážní formuláře

     - Montáž na panel (B): Příruba upevněná na povrchu zařízení, vhodná pro externí tlačný a tahový pohyb

     -- Zapuštěná montáž (S): Těleso zapuštěné do vývrtu zařízení, odkrytá pouze pístnice pro maximální úsporu místa uvnitř stroje

   2. Typické aplikační scénáře

     -- 3C & Electronics: Upínání mikročástí, vyhazování třísek, miniaturní upínací přípravek, testování odolnosti tlačítek

     -- Přesné přístroje: Přepínání mini ventilů, polohování vláken, jemné nastavení přístroje, zastavení krátkým zdvihem

     -- Obecná automatizace: Vysokofrekvenční nakládání/vykládání, odlupování štítků, přenos mikrosoučástek, jednosměrné upínání

     -- Lékařské vybavení: Miniaturní prodloužení nástroje, mikrokapalinový pohon, přesné polohovací sestavy

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání na základě užitečného zatížení

      -- Ø4 ≤0,3 kg；Ø6=0,3~0,7kg；Ø10=0,7~2kg；Ø16=2~3kg. Rezerva ≥50% bezpečnostní rezervy.

   2. Potvrzení tahu

     -- Standardní zdvih: 5/10/15 mm. Kratší zdvihy poskytují stabilnější vysokofrekvenční výkon.

   3. Konfigurace přizpůsobení

     -- Zpětná vazba polohy: Zvolte CDJP s vestavěným magnetem a jedním přepínačem M9B pro sledování vysunuté polohy.

     -- Uspořádání montáže: Zapuštěný držák (S) pro vnitřní instalaci zařízení; montáž na panel (B) pro povrchovou montáž.

Shrnutí jedné věty

     Jednočinný pneumatický válec SOLH CJP s mikrokolíkovým zpětným pružinou nabízí ultrakrátké kompaktní tělo s možností montáže na panel a zapuštěnou montáž; Verze CDJP podporuje detekci magnetického spínače, ideální ekonomický miniaturní aktuátor pro jednosměrné vyhazování s krátkým zdvihem, upínání a polohování v omezeném prostoru 3C, přesné přístroje a lékařské automatizační zařízení.
