Řada pneumatických komponentů

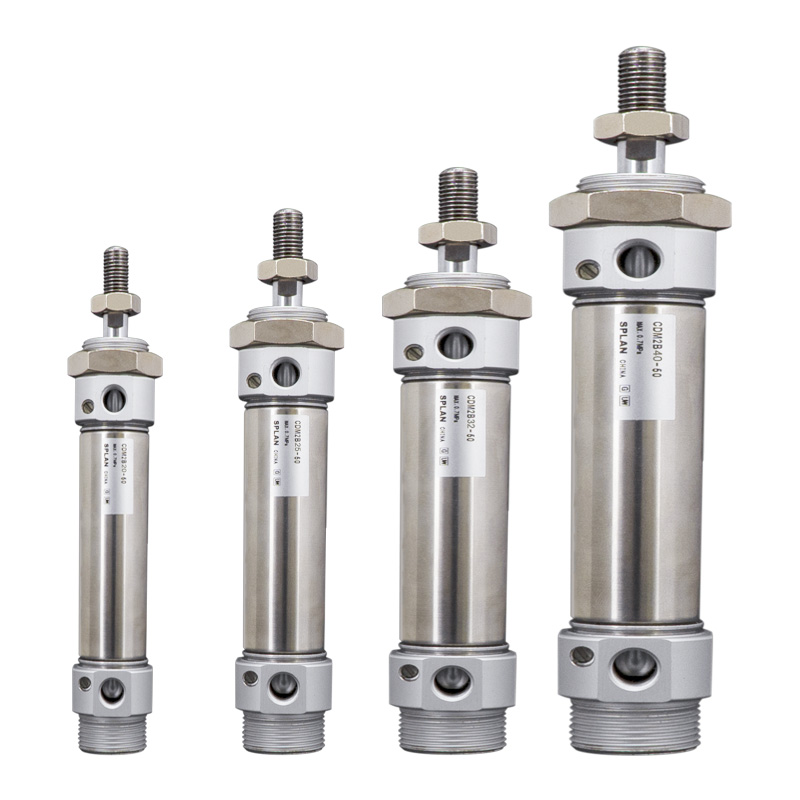

Kulatý pneumatický válec SOLH CM2/CDM2 z nerezové oceli odpovídá normě JIS B 8356 a je plně zaměnitelný s řadou SMC CM2, nabízenou ve velikostech vrtání φ20/25/32/40 mm. Jeho výstupní tah se pohybuje mezi mikroválci typu pera a standardními válci spojovací tyče. Hlaveň, pístnice a koncové uzávěry jsou vyrobeny z nerezové oceli 304, poskytují odolnost proti korozi a toleranci vůči vlhkému, slabému kyselému a slabému alkalickému prostředí, vhodné pro čisté automatizační linky v potravinářském, farmaceutickém a elektronickém průmyslu. Kompletní řada variant zahrnuje standardní dvojčinný typ CDM2B, CM2S/CM2T s jednočinnou vratnou/prodlužovací pružinou, CM2W synchronní válec s dvojitou tyčí a šestihranný neotáčivý tyčový válec CM2K. Verze CDM2 se dodávají s vestavěným magnetickým kroužkem kompatibilním s magnetickými spínači M9B a A93 pro detekci polohy. Standardní pryžový polštář je vybaven; přípona Vzduchový polštář je volitelný pro snížení kročejového hluku při vysokorychlostním provozu. Těsnění s nízkým třením umožňuje provoz bez oleje s životností přes 8 milionů cyklů. Jsou podporovány různé způsoby montáže: základní typ, patka, příruba, vidlice a čepová montáž. Široce se používá pro středně těžké úkoly při tlačení, zvedání, polohování a upínání. Při výběru modelu musí být rezervována minimálně 50% bezpečnostní rezerva tahu.

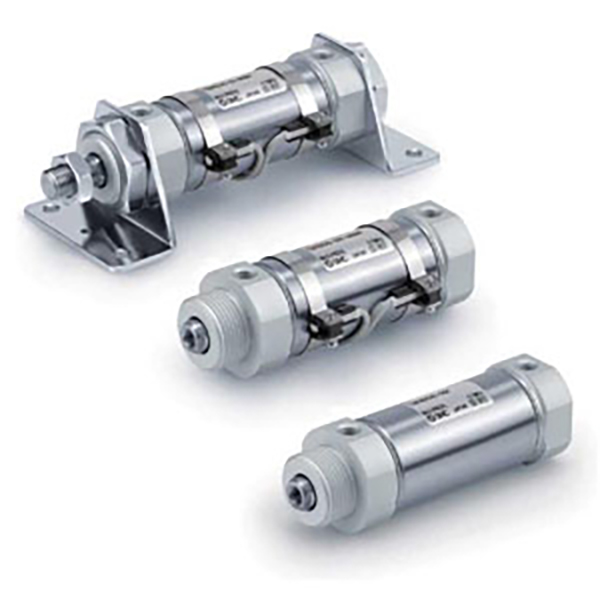

Krátké miniválce z nerezové oceli SOLH CM3 jsou modernizovanou kompaktní náhradou za tradiční pneumatické pohony řady CM2. Jsou vyrobeny výhradně z nerezové oceli 304 a poskytují vynikající odolnost proti korozi a slabé kyselé a zásadité korozi vhodné pro potravinářské, farmaceutické a čisté dílenské prostředí. Optimalizovaná struktura zkracuje celkovou délku až o 29 mm a snižuje hmotnost o 21 %, ve spojení se čtyřsměrnými vzduchovými porty umožňuje flexibilní instalaci ve více úhlech v úzkém prostoru zařízení. Více variant včetně dvojčinných, pružinových jednočinných, dvoutyčových a antirotačních pístnic splňují různé požadavky na lineární pohon; Magnetická verze CDM3 podporuje snímání magnetického spínače pro řízení automatického blokování PLC. Bezolejové těsnění s nízkým třením zajišťuje více než 8 milionů stabilních provozních cyklů. Naše továrna udržuje hromadnou výrobu a dostatečné zásoby na místě, široce používané v oblasti lékařského balení, elektronické montáže a automatizovaného polohování při zpracování potravin.

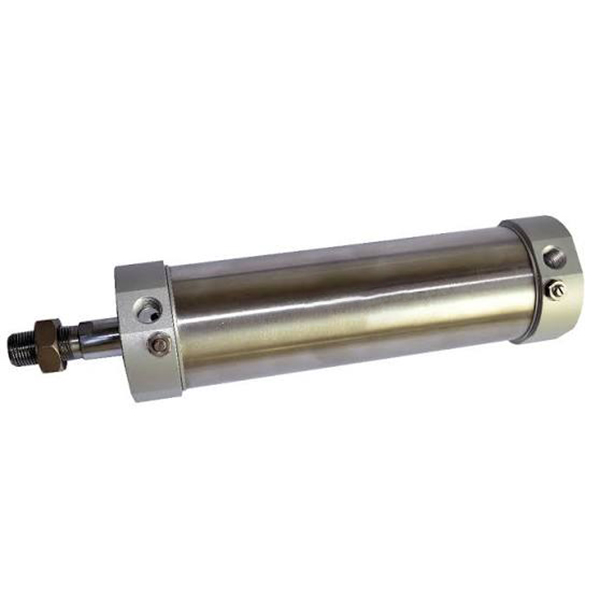

Mini pneumatické válce z nerezové oceli řady SOLH MG jsou konstruovány v souladu s průmyslovými standardy JIS a nabízejí cenově výhodné alternativy k řadě SMC CM2 a CM3 s plnou rozměrovou zaměnitelností pro přímou výměnu a dovybavení výrobní linky. Jsou vyrobeny z nerezové oceli SUS304 a pístní tyče spárované s vysoce pevnými hliníkovými koncovkami, poskytují vynikající odolnost proti korozi proti vysoké vlhkosti, prachu, slabým kyselinám a slabým zásadám, dokonale se hodí pro potravinářskou, farmaceutickou a balicí automatizaci. Zalisování nýtu pevně zajišťuje hlaveň a koncovky pro vynikající antivibrační stabilitu při dlouhodobém vysokofrekvenčním vratném pohybu. Kompletní řada pokrývá standardní dvojčinné, pružinové jednočinné typy resetování vypnutí, synchronní varianty s dvojitou tyčí a vylepšené modely s ručně nastavitelnými vzduchovými polštáři pro potlačení nárazů a hluku ve vysokorychlostních cyklech. Kompozitní těsnění s nízkým třením se zabudovanými drážkami pro skladování oleje podporuje bezolejový bezúdržbový provoz po více než 8 milionů pracovních cyklů. Každá jednotka je dodávána s předinstalovaným magnetickým kroužkem kompatibilním se senzory SMC M9B a Airtac CS1-G pro realizaci zpětné vazby polohy v reálném čase a automatického řízení propojení PLC. Tyto nákladově efektivní tlakové láhve, podporované stálou masovou výrobou a dostatečnými zásobami v zámoří, jsou široce používány ve středně kvalitních automatizovaných zařízeních pracujících ve vlhkém a mírně korozivním prostředí dílen.

Mini pneumatické válce SOLH DSNU z nerezové oceli přísně vyhovují mezinárodním normám ISO 6432 & CETOP RP52P, plně zaměnitelné s originálními válci FESTO DSNU, také kompatibilní s řadami SMC CM2 a Airtac MG pro přímou výměnu. Vyrobeno výhradně z válce a pístní tyče z nerezové oceli SUS304 s kovanými hliníkovými koncovými kryty, poskytuje vynikající odolnost proti korozi a korozi, aby odolal vysoké vlhkosti, slabé kyselině a slabému alkalickému prostředí, dokonale se hodí pro potravinářské, farmaceutické a hygienické výrobní linky. Spojení koncovky zalisované válečkem zajišťuje robustní strukturální stabilitu proti vibracím. Podporuje různé varianty včetně dvojčinné, pružinové jednočinné a ultrakrátké kompaktní verze DSNU-S; volitelný samoadaptivní vzduchový polštář PPV automaticky upravuje tlumení v rozsahu tlaku 0,1~1,0MPa pro stabilní vysokorychlostní vratný pohyb. Kompozitní těsnění s nízkým třením umožňuje provoz bez oleje s životností přes 8 milionů cyklů; možnost vestavěného magnetického kroužku pracuje s běžnými magnetickými snímači pro zpětnou vazbu polohy PLC. Udržujeme stabilní hromadnou výrobu a dostatečné celosvětové zásoby, široce nasazené v oblasti zpracování potravin, lékařského balení, montáže elektroniky a automatických stanic v náročných podmínkách.

Ekonomický mini pneumatický válec z nerezové oceli SOLH MA pokrývá velikosti vrtání φ16/20/25/32/40/50/63 mm a je zaměnitelný s řadou SMC CM2/CM3 s vynikajícím poměrem ceny a výkonu. Přijímá válec a pístnici z nerezové oceli 304 a koncové kryty z hliníkové slitiny, které nabízejí odolnost proti korozi vhodnou pro vlhké, mírně korozivní prostředí a také čisté výrobní linky pro potravinářský, elektronický a obalový průmysl. Kompletní varianty zahrnují MA standardní dvoučinný model, MTA jednočinnou vratnou pružinu, MSA jednočinné prodloužení pružiny, MAD dvoutyčový synchronní válec a typ s nastavitelným zdvihem MAJ. Verze MAC s nastavitelným vzduchovým polštářem je volitelná pro vysokorychlostní provoz. Všechny modely jsou vybaveny vestavěným magnetickým kroužkem, kompatibilním s magnetickými spínači CS1-G a M9B pro zpětnou vazbu polohy. Standardní pryžový polštář je dodáván a volitelný nastavitelný vzduchový polštář účinně snižuje náraz a hluk. Struktura koncového uzávěru s válcovým zalisováním zajišťuje stabilní výkon a umožňuje provoz bez oleje s životností více než 5 milionů cyklů. K dispozici je více montážních doplňků, včetně válcové ocasní plochy, vidlicové ocasní části, příruby, nožní konzoly a dvojité vidlicové vidlice, aby vyhovovaly různým uspořádáním zařízení. Ideální pro projekty automatizace s nízkou a střední zátěží s omezeným rozpočtem. Při výběru se doporučuje minimálně 50% bezpečnostní rezerva tahu.

Lehké mini pneumatické válce z hliníkové slitiny SOLH MAL jsou ultraekonomické kompaktní pohony navržené pro nenáročné automatizované aplikace. Tento model je vyroben z tvrdě eloxovaného hliníkového válce a koncovek spárovaných s pístní tyčí z nerezové oceli, je o 15 % lehčí a zhruba o 10 mm kratší v celkové délce ve srovnání s konvenčními válci řady MA a zároveň výrazně snižuje pořizovací náklady. Vyznačuje se vynikající rozměrovou zaměnitelností s válci MA a CM2 pro snadnou výměnu a levné dodatečné vybavení. Přijetí sestavy pro zajištění dvojitého konce závitu zajišťuje stabilní konstrukční výkon během nepřetržitého provozu; aerodynamické kulaté tělo umožňuje snadnou demontáž, kontrolu a údržbu. Úplné portfolio variant pokrývá standardní dvojčinné, pružinové jednočinné typy s vypínacím resetem, synchronní dvoutyčové jednotky a verze MALJ s nastavitelným zdvihem pro splnění různých požadavků na lineární pohyb s lehkým zatížením. Standardní pryžové nárazníky absorbují mírné nárazy a hluk, s volitelnými nastavitelnými vzduchovými polštáři, které jsou k dispozici pro vysokorychlostní časté jízdy na kole. Kompozitní těsnění s nízkým třením se zabudovanými drážkami pro skladování oleje podporuje bezolejový bezúdržbový provoz s životností dosahující 5 milionů cyklů. Volitelný vestavěný magnetický kroužek bezproblémově spolupracuje s magnetickými senzory SMC M9B a Airtac CS1-G pro dosažení zpětné vazby polohy pístu v reálném čase a automatického řízení spojení PLC. S podporou stabilní hromadné výroby a rychlého plnění objednávek jsou tyto cenově výhodné válce široce používány v montáži elektroniky, balicích strojích a lehké průmyslové automatizaci v suchých a nízkoprašných pracovních prostředích.

Hliníkový lehký kulatý pneumatický válec SOLH CG1/CDG1 pokrývá velikosti vrtání φ20~100 mm a slouží jako přímá rozměrová náhrada za řadu SMC CA1. Je vyroben z extrudovaného hliníkového válce a koncovek a tvrdě pochromované pístnice, je o 30 % lehčí než běžné standardní válce s vynikajícím odvodem tepla. Struktura uzávěru se závitem umožňuje snadnou demontáž a údržbu. Čtyřsměrné vzduchové porty uspořádané v 90° intervalech nabízejí vysoce flexibilní uspořádání potrubí. Bohaté varianty zahrnují standardní dvojčinný typ CDG1B, CG1S/CG1T s jednočinnou vratnou/prodlužovací pružinou, dvoupístový synchronní válec CG1W ​​a šestihranný neotáčivý pístový válec CG1K. Modely CDG1 jsou vybaveny vestavěným magnetickým kroužkem kompatibilním s magnetickými spínači M9B/A93 pro zpětnou vazbu polohy. Standardní pryžový polštář je vybaven; přípona Vzduchový polštář je volitelný pro snížení kročejového hluku při vysokorychlostním provozu. Kompozitní těsnění s nízkým třením poskytuje nízký startovací tlak, podporuje bezolejový provoz s životností přes 8 milionů cyklů. K dispozici je několik způsobů montáže: základní typ, patka, příruba, vidlice a čepová montáž. Perfektní pro vysokofrekvenční vratné aplikace s dlouhým zdvihem, lehkým a středním zatížením na dopravníkových linkách, balicích strojích a elektronických automatizačních zařízeních. Při výběru by měla být vyhrazena minimálně 50% bezpečnostní rezerva tahu.

Mini válec SOLH C85/CD85 z nerezové oceli vyhovuje mezinárodní normě ISO 6432 a lze jej přímo zaměnit za ekvivalentní modely SMC. Velikosti vrtání: φ8/10/12/16/20/25 mm. Hlaveň a pístní tyč jsou vyrobeny z nerezové oceli 304 s vynikající odolností proti korozi a korozi, použitelné ve vlhkém, mírně kyselém a alkalickém prostředí, stejně jako čisté výrobní linky pro potravinářský, farmaceutický a elektronický průmysl. Válec se vyznačuje štíhlým a lehkým designem, který využívá zvlněnou konstrukci koncového uzávěru bez spojovací tyče. Kompletní varianty zahrnují standardní dvojčinný, jednočinný vratný/vytahovací pružinový, synchronní typ s dvojitou tyčí a čtvercový neotáčivý tyčový válec C85K. Verze CD85 jsou vybaveny vestavěným magnetickým kroužkem pro detekci polohy pomocí magnetických spínačů. Standardní pryžový polštář je dodáván; přípona C vzduchový polštář je volitelný pro modely φ10~25, aby absorboval nárazy při vysokorychlostním provozu. Minimální startovací tlak dosahuje 0,05 MPa, podporuje dlouhodobý bezolejový provoz s rychlostí pístu od 50 do 1500 mm/s, ideální pro vysokofrekvenční vratný pohyb s krátkým zdvihem. K dispozici jsou celé sady možností montáže podle normy ISO: integrovaná vidlice, příruba, držák na patku, držák na čep a další. Ve srovnání s válci MI a MA vlastní C85 celosvětově uznávané rozměry ISO, což přináší vynikající pohodlí pro výměnu zařízení na zámořských trzích. Při výběru se doporučuje minimálně 50% bezpečnostní rezerva tahu.

Ultrakrátké lehké pneumatické válce SOLH CG3 slouží jako modernizovaná náhrada tradičních kruhových pohonů řady CG1. Tato řada je vyrobena z vysoce pevné hliníkové slitiny hlavně a koncovek spárovaných s tvrdě pochromovanými pístnicemi a snižuje celkovou hmotnost o 24 % a zkracuje celkovou délku až na 51 mm pro pozoruhodnou optimalizaci prostoru. Je k dispozici ve velikostech vrtání od φ20 mm do φ100 mm a podporuje čtyřsměrné uspořádání vzduchových otvorů, které umožňuje flexibilní uspořádání potrubí uvnitř kompaktních strojů. Více konstrukčních variant pokrývá verze s dvojčinným, pružinovým jednočinným, dvoutyčovým a šestihranným antirotačním pístnicí pro uspokojení různorodých požadavků na lineární pohon. Standardní pryžový polštář zmírňuje mírný náraz na konci, zatímco volitelný vzduchový nárazník vyhovuje vysokorychlostnímu provozu až do 1000 mm/s. Kompozitní těsnění s nízkým třením zajišťuje bezolejový provoz s životností přesahující 8 milionů pracovních cyklů; Magnetické integrované modely CDG3 podporují instalaci magnetického spínače pro zpětnou vazbu polohy PLC a automatické řízení spojení. Udržujeme stabilní hromadnou výrobu a dostatečné zásoby na místě, široce používané v balicích zařízeních, elektronických montážních linkách a obecné lehké průmyslové vysokofrekvenční automatizaci s vynikající nákladovou efektivitou.
