Třípolohový rotační válec řady MSZ | Rack & Pinion Pneumatic Actuator

Značka: SOLH by Richge Technology

1. Přehled produktu a umístění jádra

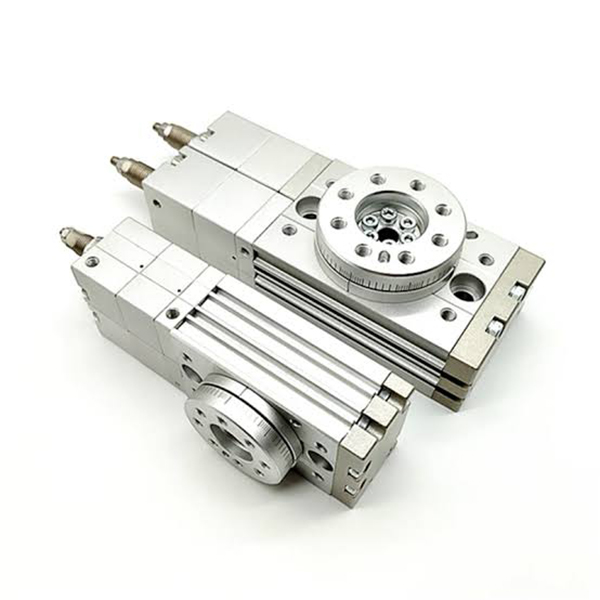

  Řada SOLH MSZ je profesionální válec otočného stolu s ozubeným kolem a pastorkem speciálně navržený protřípolohové polohování. Vyznačuje se jedinečnou funkcí trojitého zastavení vlevo/uprostřed/vpravo (0° / Mid-stop / 180°), řešící bolestivý bod polohování, který standardní dvoupolohové rotační válce nemohou dosáhnout zastavení uprostřed zdvihu. Ovládá se jediným 5/3cestným středotlakým solenoidovým ventilem bez konfigurace dvouventilového okruhu a značně zjednodušuje uspořádání pneumatického systému. Střední poloha podporuje jemné nastavení ±10°, zatímco oba konce realizují ladění úhlu 0~95°, což z ní činí optimální pneumatické řešení pro odklánění obrobků, třídění, indexování na více stanicích a scénáře vyžadující povinné mezipolohování.

  1.1 Jádro rychlého výběru řady

Umístění základního produktu: Realizuje přesné třídorazové otočení 0° (vlevo) → střední (střed) → 180° (vpravo) s nastavitelnou mezipolohou pro splnění požadavků na flexibilní polohování ve více úhlech.

2. Základní technické parametry (standard SOLH)

  2.1 Základní specifikace

     • Velikost otvoru: 10/20/30/50

     • Provozní režim: Dvojčinný, dvojitý hřeben a pastorek, třípolohový střední doraz

     • Pracovní tlak: 0,2~1,0 MPa (typ pryžového pufru); 0,2~0,6MPa (typ hydraulického pufru)

     • Důkazný tlak: 1,05 MPa

     • Pracovní teplota: 0℃~60℃ (žádné mrazivé prostředí)

     • Úhel houpání: 0~95° pro jeden konec, celkový nastavitelný úhel 0~190°

     • Nastavení středního dorazu: jemné doladění ±10° na základě středové polohy

     • Přesnost polohování: ±0,02 mm (MSZA vysoce přesný typ); ±0,05 mm (MSZB základní typ)

     • Režim mazání: Bezolejový samomazný provoz

     • Port závit: M5×0,8 (vrtání 10/20); M8×1,25 (vrtání 30/50)

  2.2 Výstupní točivý moment a povolené zatížení (0,5 MPa)

  2.3 Kapacita absorpce energie vyrovnávací paměti

3. Konstrukční prvky a třípolohový pracovní princip

  3.1 Hlavní strukturální výhody

     • Dual-Rack & Dual-Piston Mid-stop struktura: Přijímá hnací ozubené kolo s dvojitým hřebenem a nezávislou konstrukci středového dorazového pístu, která eliminuje vůli a poskytuje stabilní a konzistentní točivý moment během třípolohového přepínání.

     • Design integrovaného otočného stolu: Vybaveno otvory pro polohovací kolíky pro přímou montáž obrobku, vyznačuje se vysokou tuhostí a jednoduchou a rychlou instalací bez dalších přípravků.

     • Středový dutý průchozí otvor: Vestavěný středový průchozí otvor (Ø6~Ø12), který umožňuje úhledný průchod vzduchových trubek a elektrických vodičů, čímž se realizuje integrovaná kabeláž a potrubí.

     • Nezávislé nastavení úhlu: Vybaveno profesionálními nastavovacími šrouby, podporujícími nezávislé jemné doladění levých/pravých mezních úhlů a střední dorazové polohy, realizující flexibilní kalibraci úhlu.

     • Standardní sloty pro magnetické spínače: Standardní vyhrazené drážky na obou stranách, kompatibilní s magnetickými spínači D-M9B a D-A93, realizující detekci tří poloh vlevo/střed/vpravo v reálném čase pro automatické propojení signálu.

  3.2 Princip třípolohového ovládání (hlavní výhoda)

   Série MSZ vyžaduje pouzejeden 5/3-cestný středotlaký solenoidový ventil pro realizaci třípolohového přepínání není potřeba žádné dvouventilové nebo složité přepínání vzduchových okruhů, což zjednodušuje strukturu systému a snižuje celkové náklady na zařízení.

     1. Levá pozice (0°): Solenoidový ventil sání vzduchu levé stanice, jednostranný přívod vzduchu a výfuk ze zadní strany, pohání otočný stůl tak, aby se přesně zablokoval v levé koncové poloze 0°.

     2. Pravá poloha (180°): Vstup vzduchu na pravé stanici elektromagnetického ventilu, zpětný chod okruhu vzduchu, otáčení otočného stolu a zablokování v pravé koncové poloze 180°.

     3. Střední poloha zastavení (M): Střední stanice solenoidového ventilu, obě strany válce jsou natlakovány současně. Rotační píst udržuje silovou rovnováhu a nezávislý píst středního dorazu tlačí a zamyká stůl v přednastavené střední poloze, čímž je realizováno stabilní mezipolohování.

4. Vyplňte pravidla pro pojmenování modelů

  Typický kód modelu: MSZB20-R-M9BL

5. Pravidla výběru a typické aplikace

  5.1 Pravidla priority výběru

     1. Pozice Poptávka první: Zvolte řadu MSZ pro pracovní podmínky vyžadující třípolohový (levý/střední/pravý) doraz; MSQ/HRQ dvoupolohové rotační válce nejsou použitelné.

     2. Přesné přizpůsobení: Vyberte vysoce přesný typ MSZA pro scénáře polohování s vysokým počtem opakování; zvolte cenově výhodný základní typ MSZB pro obecné univerzální scénáře.

     3. Speed ​​& Load Matching: Přijměte typ hydraulického nárazníku -R pro vysokorychlostní provoz s vysokým zatížením a vysokým nárazem; standardní pryžový nárazník je dostatečný pro nízkorychlostní provoz s nízkou zátěží.

     4. Ověření zatížení: Přísně zajistěte, aby skutečné radiální zatížení, axiální zatížení a ohybový moment byly nižší než přípustné hodnoty, aby nedošlo k zaseknutí a odchylce polohy.

  5.2 Typické aplikační scénáře

     • Odklon a třídění obrobků: Realizujte střední polohování a levou/pravou distribuci materiálu pomocí víceúhlového přepínání 0°/90°/180°.

     • Vícestanicové indexování: Třípolohové přepínání pro automatizované montážní, detekční a procesní předávací stanice.

     • Překlápění a řízení obrobku: Kompletní stabilní překlápění a řízení prostřednictvím progresivní rotace 0° → střední → 180°.

     • Elektronická a balicí automatizace: Používá se pro utahování uzávěrů lahví, polohování čipů, víceúhlovou detekci produktu a přesné balicí zařízení.

6. Porovnání rozdílu mezi MSZ a MSQ

Shrnutí jedné věty

     Třípolohový otočný válec s ozubeným hřebenem a pastorkem řady SOLH MSZ dosahuje exkluzivního levého/středního/pravého trojitého dorazu s jednoduchým ovládáním s jedním ventilem, nastavitelným středním úhlem a vysokou přesností opakování, což je profesionální přizpůsobené řešení pro automatizované třídění, indexování a polohovací zařízení s více úhly.
