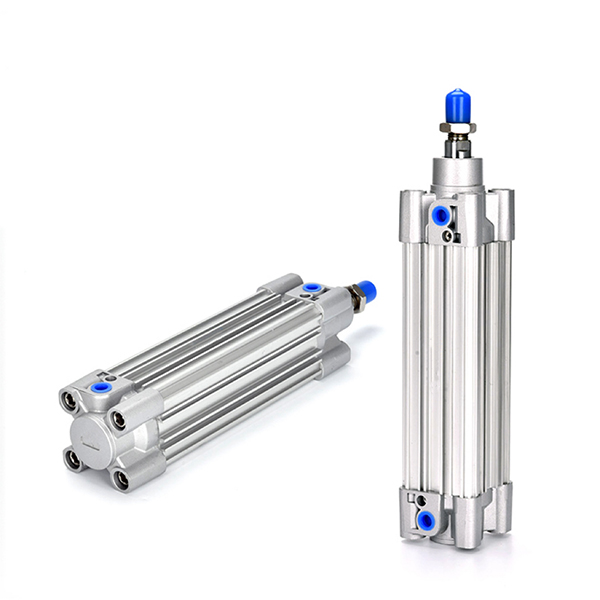

Standardní pneumatický válec řady CP96S ISO15552 (Dual Heavy-Duty Cushion)

Značka: SOLH by Richge Technology

Přehled produktu

     Válec spojovací tyče řady SOLH CP96S vyhovuje mezinárodní normě ISO15552 / VDMA24562. Přijímá hlaveň z hliníkového profilu vybavenou systémem dvojitého odpružení (nastavitelný vzduchový polštář + pryžový nárazník). Vyznačuje se nízkou hlučností, vysokou tuhostí, vhodnými pro vysokorychlostní, vysokofrekvenční vratné a vysokozdvižné aplikace v těžké automatizaci. Přímá mechanická záměna s originální řadou CP96S.

Základní struktura a konstrukční prvky

   1. Konstrukce: Profilová hlaveň se zabudovanými spojovacími tyčemi, o 15 % lehčí než tradiční válce spojovací tyče. Dvojitý polštář výrazně absorbuje koncový náraz a snižuje provozní hluk.

   2. Materiál: Hlaveň z tvrdého eloxovaného hliníku, vysokopevnostní koncovky, tvrdě chromovaná pístnice. Odolné proti opotřebení a dlouhá životnost.

   3. Varianty provozu

     -- CP96S: Jednotyčový dvoučinný standardní model

     -- CP96SD (přípona W): Dvojčinná tyč, vynikající odolnost proti zkroucení

     -- Přípona -S: Vestavěný magnetický kroužek pro magnetický spínač

   4. Systém polštářů: Vzduchový polštář + pryžový kompozitní nárazník, ideální pro vysokorychlostní cyklistiku 50~1000 mm/s.

   5. Vysoká tuhost: Precizně opracované koncové kryty, malé vychýlení pístnice, silná odolnost proti přesazení.

   6. Drážka senzoru: Vyhrazené sloty pro magnetické spínače řady M9B, A93.

   7. Zaměnitelnost: Standardní rozměr ISO15552, kompatibilní s příslušenstvím řady SE, SAI, DNC.

Kompletní pravidlo kódování modelu

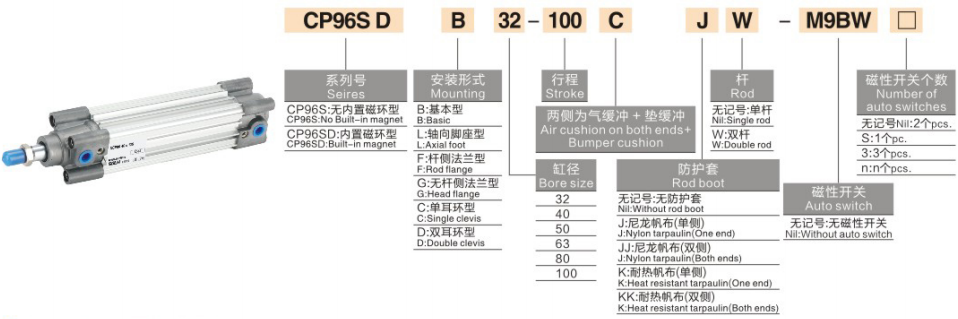

   1. Příklad modelu：CP96SB40-100W-S

   2. Standardní příklady objednávek

     -- CP96SB50-200-S: Bore50, zdvih200, jednotyč, základní typ s magnetem

     -- CP96SF63-150W: Bore63, zdvih 150, dvojitá tyč, montáž na boční přírubu tyče

Základní technické specifikace

Teoretická tahová a tažná síla @0,5MPa (jedna tyč, jednotka:N)

Typy montáže a odvozené modely

   1. Možnosti montáže

     -- Základní, patka, přední/zadní příruba, jednoduchá/dvojitá vidlice.

   2. Hlavní derivační řada

     -- CP96S / CP96SD: Jednotyčový a dvoutyčový model

     -- CP96SK: Válec přizpůsobený vysoké teplotě

     -- CP96SR: Pístní tyč z nerezové oceli pro prostředí s lehkou korozí

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání: Vypočítejte požadovaný tah, rezerva ≥50% bezpečnostní rezervy; upřednostněte CP96S pro vysokou rychlost a nízkou hlučnost.

   2. Potvrzení zdvihu: Přidejte 10~20mm bezpečnostní rezervu; maximální standardní zdvih 800 mm, přizpůsobený až do 2000 mm.

   3. Konfigurace přizpůsobení

     -- Zpětná vazba polohy: Vyberte si model magnetu -S s magnetickými spínači M9B/A93;

     -- Montáž: L patkový držák pro horizontální těžké zatížení; F příruba pro vertikální instalaci;

     -- Speciální prostředí: Vyberte CP96SK pro vysokou teplotu, CP96SR pro korozivní podmínky.

Shrnutí jedné věty

     Válec spojovací tyče SOLH CP96S ISO15552 vybavený dvojitým vzduchovým a pryžovým polštářem, vysokorychlostní nízká hlučnost, vysoká nosnost proti offsetu, ideální lineární pohon pro vysoké zatížení pro vysokofrekvenční zařízení pro automatizaci exportu.
