Řada pneumatických komponentů

Paralelní pneumatické chapadlo SOLH HFZ s lineárním vedením je přímo zaměnitelné s řadou SMC MHZ2. Využívá dvoupístovou synchronní převodovku s ozubeným hřebenem a pastorkem integrovanou s kuličkovým lineárním vedením pro vysokou tuhost a vynikající odolnost proti přesazení. K dispozici jsou tři varianty ovládání: standardní dvojčinný HFZ; jednočinný normálně uzavřený HFSZ (pružina drží obrobek, když se odpojí vzduch); jednočinný normálně otevřený HFTZ (pružina uvolní obrobek při ztrátě vzduchu). Velikosti otvorů se pohybují od 6 do 40 mm s přesností opakovaného polohování ±0,01~±0,02 mm. Různé možnosti montáže zahrnují spodní závit, boční montáž a průchozí otvor typu N. Oboustranné drážky senzoru a vestavěné magnetické kroužky podporují magnetické spínače řady M9 pro zpětnou vazbu otevřeno/zavřeno. Vhodné pro vnější upínání a vnitřní roztahovací uchopení. Mezi volitelné příslušenství patří protiprachové kryty, vysokoteplotní těsnění a potravinářské mazivo NSF-H1. Efektivní upínací síla klesá s prodlouženým přesahem čelisti; při výpočtu zatížení je vyžadován bezpečnostní faktor ≥1,5. Široce nasazen na koncové efektory robotů, 3C elektroniku, přesný hardware, přesné uchopovací stanice pro automatizaci vstřikování a balení, zejména pro aplikace vyžadující bezpečné držení nebo uvolnění při vypnutí a pracovní podmínky s bočním přesazeným zatížením.

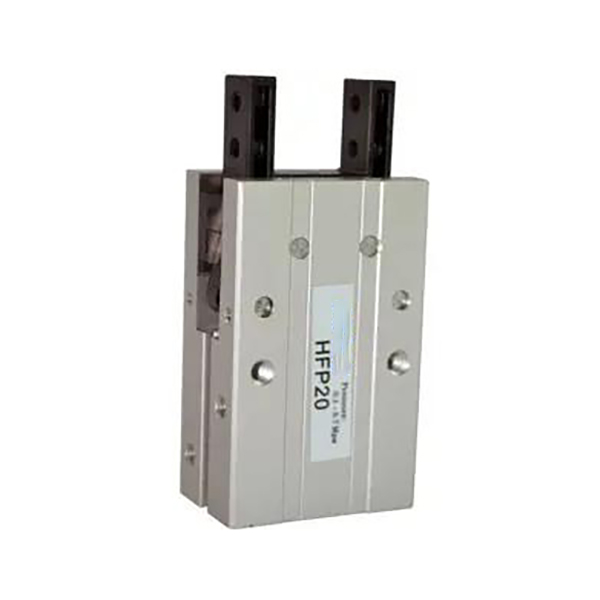

Ekonomické paralelní pneumatické chapadlo pákového typu SOLH HFP využívá mechanický pákový převod jako nákladově efektivní řešení lehkého uchopení. Velikosti vrtání kryt 10/16/20/25/32 mm. Čelisti se zavřou, když se píst vysune, a otevřou se při zatažení; upínací síla je o 20%~30% vyšší než otevírací síla pro spolehlivé držení obrobku. Montážní otvory jsou k dispozici na třech plochách: boční, spodní a zadní. Vestavěné permanentní magnety spolupracují s magnetickými spínači CS1-G pro zpětnou vazbu stavu otevřeno/zavřeno. Kovové třecí izolační desky snižují otěr, aby se přizpůsobily nepřetržitému provozu s vysokým cyklem. Umístěný jako ekonomická alternativa k chapadlům s lineárním vedením, jako jsou HFZ a MHZ2, vyhovuje nákladově citlivým aplikacím s nízkou a střední zátěží. Doporučuje se pravidelná údržba pákových kloubů mazivem. Široce se používá pro vysokofrekvenční manipulaci s plastovými díly 3C, miniaturním lisovaným hardwarem a malými obalovými součástmi. Nedoporučuje se pro podmínky s trvalým těžkým ofsetovým zatížením nebo požadavky na extrémně vysokou přesnost montáže.

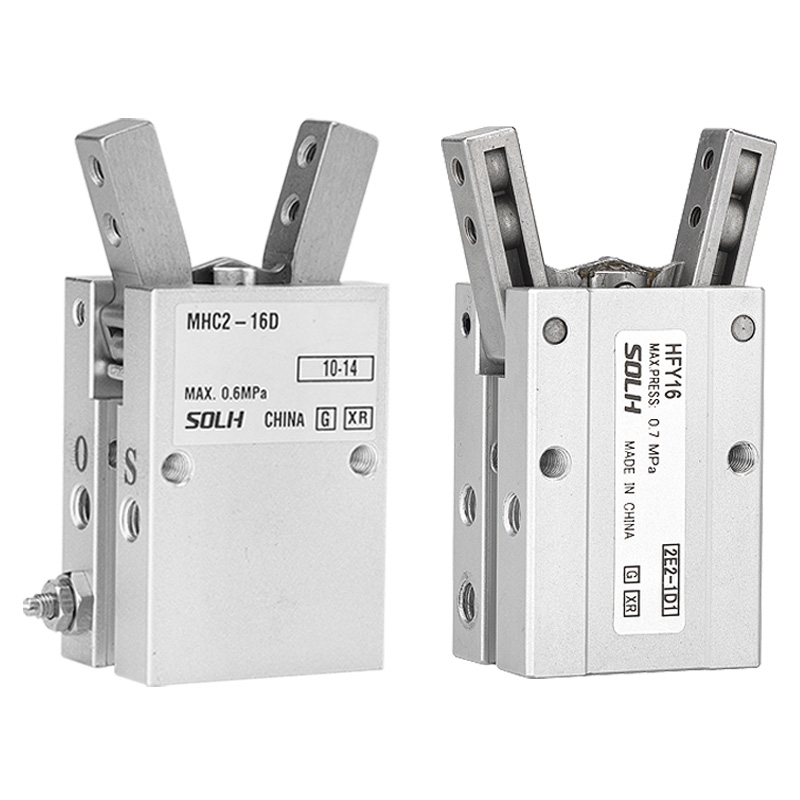

SOLH HFY otočné pneumatické chapadlo typu Y slouží jako cenově výhodná výměnná alternativa k SMC MHC2. Pohon jednopístovým otočným závěsem se zesílením točivého momentu pákou. Jsou nabízeny dvě varianty: dvojčinný HFY a jednočinný normálně otevřený HFTY. Rozsah výkyvu dosahuje +30°/-10° s celkovým efektivním úhlem výkyvu kolem 40°. Vestavěné nastavitelné škrticí ventily umožňují nezávislou regulaci rychlosti otevírání a zavírání a přesnost opakovaného polohování dosahuje ±0,02 mm. Velikosti vrtání kryt 6/10/16/20/25/32 mm. K dispozici jsou tři montážní plochy (spodní, boční, zadní). Vestavěné magnetické kroužky jsou kompatibilní s magnetickými spínači CMSH a DS1-G pro zpětnou vazbu limitního signálu. Je ideální pro vnější obalové uchopení kulatých, zakřivených a nepravidelných miniaturních dílů ve stísněném instalačním prostoru a za podmínek manipulace s vysokofrekvenčním lehkým zatížením. Při výběru mějte na paměti, že upínací moment klesá s prodlouženým přesahem čelisti; pro ověření zatížení je vyžadován bezpečnostní faktor ≥1,5. Ve srovnání s původním MHC2 se HFY vyznačuje mírně užším otočným úhlem, ale podporuje třístrannou montáž s vynikajícími náklady. Originální MHC2 se doporučuje, pokud je požadován širší rozsah kyvného nebo vypnutého normálně uzavřeného držení.

Otočný závěs SOLH HFR Pneumatický chapač s širokým otevřením o 180° je poháněn pístovým závěsem pro otáčení čelistí. Každá čelist se otáčí až o 90° a při úplném otevření tvoří přímku, aby poskytovala maximální vůli a eliminovala mechanické překážky při uchopení a umístění. Velikosti vrtání pokrývají 10/16/20/25/32 mm s čistě dvojčinným provedením. Úhel uzavření -2°~-5° zajišťuje stabilní upnutí. K dispozici jsou tři montážní plochy (boční, spodní, zadní); umístění otvorů pro kolíky na základně zlepšuje přesnost montáže a montáž s příponou-N s průchozím otvorem je volitelná. Všechny modely jsou dodávány s vestavěnými permanentními magnety a drážkami senzorů kompatibilními s magnetickými spínači CMSH. Optimalizovaná prachotěsná struktura čelistí a antifrikční kovové separátory poskytují životnost více než 5 milionů cyklů pro středně prašné dílenské prostředí. Široce se používá pro uchopení a otáčení obrobků s hlubokou dutinou, velkých plastových pouzder a krabicových materiálů. Otočný chapač MHW2 s ozubeným převodem může být zvažován pro aplikace se středním zatížením, pokud není nutná extrémní vůle. Během výpočtu točivého momentu musí být rezervována minimálně 30% bezpečnostní rezerva; prodloužený přesah čelistí výrazně snižuje efektivní upínací moment.

Ultraminiaturní kolíkový pneumatický válec SOLH CJ1 je zaměnitelný s ekvivalentními modely SMC nabízenými ve velikostech vrtání φ2,5 a φ4. φ2.5 je pouze jednočinná vratná pružina, zatímco φ4 podporuje jednočinnou i dvojčinnou verzi. Tenký a ultralehký (2~3,5g), nemá vestavěný polštář pro rychlou odezvu. Vzduchový port na straně tyče lze otočit o ±90° pro usnadnění uspořádání hadičky. Vnější závity na obou koncích umožňují přímé axiální upevnění bez dalších konzol. Poskytuje tah v rozsahu od 0,64 do 6,3 N při 0,5 MPa, vhodný pro mikrozatížení pod 100 g, aby se zabránilo poškození jemných drobných obrobků nárazem. NBR těsnění podporují bezolejový provoz pro čisté prostředí. Široce se používá při vysokofrekvenčních úlohách typu push-pull s krátkým zdvihem, včetně testování odolnosti tlačítka 3C, vyhazování čipů, polohování mikrosoučástek, jemného ladění přesných přístrojů a miniaturních ovladačů pro lékařské přístroje. Při výběru se doporučuje bezpečnostní faktor tahu alespoň 50 %.

Kompaktní dvojčinný pneumatický válec SOLH CJP2 je plně zaměnitelný s ekvivalentními modely SMC. Velikosti otvorů zahrnují Ø4/6/10/16 mm, rozdělené na CJP2 (bez magnetu) a CDJP2 (vestavěný magnetický kroužek). Čistý dvoučinný design vybavený pryžovými polštářky na obou koncích pro snížení nárazu a hluku. Ve srovnání se starší řadou CJP využívá kratší konstrukci těla a dosahuje 55%~65% snížení hmotnosti. K dispozici je šest způsobů montáže: základní, panel, příruba, montáž na nohy a další, vhodné pro zapuštěnou instalaci, axiální upevnění a boční montáž. Všechny velikosti jsou dodávány s magnetickými kroužky; i varianta s minimálním Ø4 podporuje duální magnetické spínače řady M9 pro obousměrnou zpětnou vazbu polohy. Těleso z tvrdého eloxovaného hliníku a těsnění z NBR umožňují bezolejový provoz s životností přes 3 miliony cyklů a stálým obousměrným tahem. Široce se používá pro aplikace s krátkým zdvihem obousměrné push-pull, jako je vyhazování mikrosoučástek v 3C průmyslu, testování odolnosti tlačítek, jemné ladění přesných přístrojů a miniaturní ovladače pro lékařské vybavení. Při výběru musí být vyhrazena minimálně 30% rezerva bezpečnosti zatížení. Vyberte si jednočinný CJP, pokud je vyžadován návrat pružiny, a ultramini válec CJ1 pro extrémně omezený ultralehký nákladový prostor.

Jednočinný pneumatický válec SOLH CJP s vratnou pružinou je plně zaměnitelný s ekvivalentními modely SMC. Velikosti otvoru pokrývají Ø4/6/10/16 mm, včetně variant CJP (bez magnetického kroužku) a CDJP (vestavěný magnetický kroužek). Jednočinné provedení se vysouvá při přívodu vzduchu a automaticky se zasouvá pomocí pružiny po přerušení přívodu vzduchu s bezpečnostní funkcí resetování při vypnutí. Bez vestavěného polštáře poskytuje rychlou odezvu a maximální frekvenci cyklování až 250 cpm. K dispozici jsou dva způsoby montáže: montáž na panel B a zapuštěná montáž S. Ultrakrátké tělo lze zabudovat do stroje, aby se ušetřilo místo při instalaci. Tvrdá eloxovaná mosazná hlaveň a těsnění NBR podporují provoz v čistém prostředí bez oleje se životností přes 3 miliony cyklů. Široce se používá pro jednosměrné vyhazování, polohovací doraz, řízení miniaturního přípravku, testování odolnosti tlačítka 3C a další jednosměrné ovládání s krátkým zdvihem. Při výběru se doporučuje minimálně 50% bezpečnostní rezerva tahu. Vyberte dvoučinný model CJP2 pro obousměrný pohyb push-pull a ultramini válec CJ1 pro ultralehké užitečné zatížení v extrémně omezeném prostoru.

Mini pneumatický válec SOLH CDJ2 z nerezové oceli perového typu je plně zaměnitelný s řadou SMC CJ2, dostupný ve velikostech otvoru φ6/10/16 se zabudovaným magnetickým kroužkem kompatibilním s magnetickými polohovými spínači. Vyrobeno z nerezové oceli 304 a pístnice pro odolnost proti korozi a mírné antikorozní vlastnosti, vhodné pro vlhké, potravinářské, lékařské a čisté prostředí. Konstrukce koncovky bez spojovací tyče poskytuje kompaktní a lehký obrys. Kompletní varianty pokrývají CDJ2B dvoučinný standardní typ, CDJ2E jednočinnou vratnou pružinu, CDJ2ET vysunutí jednočinné pružiny a neotočnou šestihrannou pístnici CDJ2KB pro polohování proti kroucení. Standardní pryžový polštář; Vzduchový polštář Z je volitelný pro φ10/16 pro snížení nárazu při vysoké rychlosti. Minimální spouštěcí tlak dosahuje 0,06 MPa, což podporuje nepřetržitý provoz bez oleje s životností přes 5 milionů cyklů. K dispozici je kompletní sada montážního příslušenství včetně příruby, patky a dvojité vidlice. Ve srovnání s miniválci C85 a MI poskytuje CDJ2 bohatší specifikace a lepší nákladový výkon. Široce se používá pro vysokofrekvenční lineární pohyb push-pull v zařízeních s omezeným prostorem pro testování 3C, potravinářské stroje a lékařskou automatizaci. Při výběru se doporučuje minimálně 50% bezpečnostní rezerva na tahu.

Nerotační mini válec SOLH CJ2K z nerezové oceli patří do rodiny válců CJ2 a vyznačuje se plnou rozměrovou zaměnitelností s importovaným originálním CJ2K. Velikosti vrtání pokrývají Φ10 a Φ16. Vybaveno šestihrannou pístnicí a vestavěnou vodicí strukturou pro mechanickou odolnost proti zkroucení. Tolerance rotace: ≤±1,5° pro Φ10 a ≤±1° pro Φ16, což eliminuje problémy s vychylováním zátěže, ke kterým dochází u běžných válců s kulatou tyčí během vratného pohybu. Vyrobeno z nerezové oceli 304 pro odolnost proti korozi a vlhkosti, s tenkým a kompaktním obrysem. Volitelné jsou tři provozní režimy: dvojčinný, jednočinný návrat pružiny a vysunutí jednočinné pružiny. Vestavěný magnetický kroužek je volitelný, kompatibilní s magnetickými spínači M9BW pro zpětnou vazbu polohy. Standardní pryžové polštáře na obou koncích; bezolejový provoz podporovaný mechanickou životností až 8 milionů cyklů. K dispozici je více možností montáže, včetně základního typu, patkového držáku, přírubového držáku a dvojitého vidlicového držáku. Ideální pro aplikace vyžadující fixní úhlovou polohu koncových přípravků, jako je zatlačování plochých přípravků v 3C automatizaci, lineární podávání kamer pro optickou kontrolu, přeprava obrobků uvnitř vodicích drážek a vyhazování plochých obrobků. Standardní válec s kulatou tyčí CJ2 se doporučuje, pokud není nutné úhlové omezení a prioritou je nákladová efektivita. Je třeba se vyhnout nadměrnému radiálnímu bočnímu zatížení pístnice, aby se zabránilo otěru vodícího pouzdra a zhoršení přesnosti proti otáčení.
