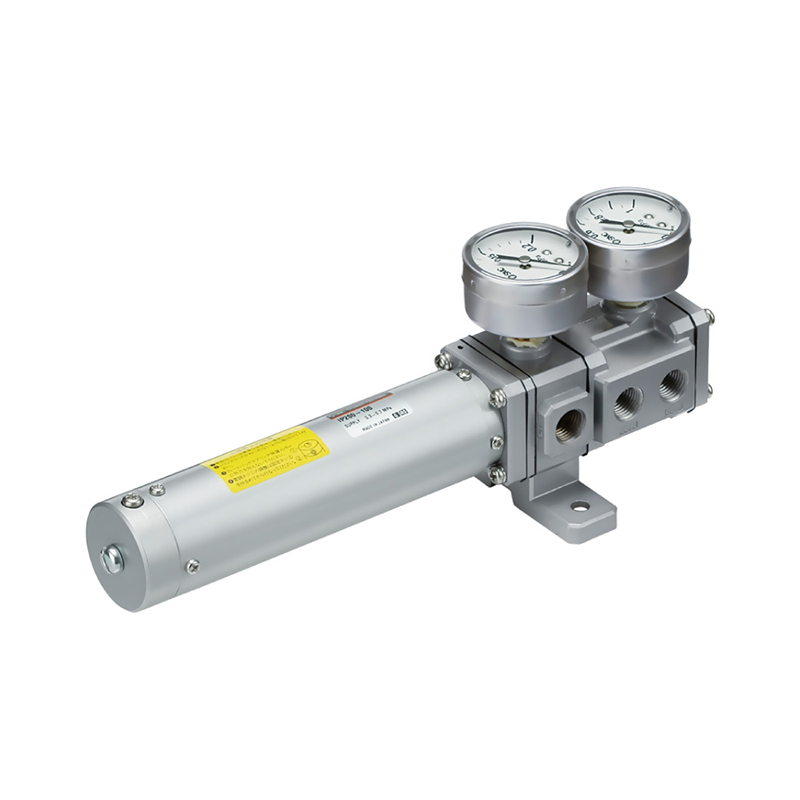

Pneumatický pilotní servopolohovač válce řady IP200

Značka:SOLH od Richge Technology

Umístění produktu

     Řada IP200 uvedená na trh pod značkou SOLH společnosti Richge Technology je pneumatický polohovač servopohonů. Poskytuje vysoce přesné proporcionální řízení polohy pro standardní válce, lineárně převádí 0,02~0,1MPa pneumatický řídicí signál na přesné přemístění pístnice válce. Plně poháněný vzduchem bez napájení je jiskrově bezpečným polohovacím řešením pro průmyslová prostředí náchylná k výbuchu.

Základní technické specifikace

    1. Základní parametry

     -- Kompatibilní válce: Vrtání ≥ Ø50 mm, zdvih 25~300 mm (lze přizpůsobit po 1mm přírůstku)

     -- Princip řízení: Servomechanismus tryska-klapka založený na teorii silové rovnováhy

     -- Tlak přiváděného vzduchu (SUP): 0,3~0,7MPa

     -- Vstupní řídicí signál (IN): Standardní 0,02~0,1MPa pneumatický signál

     -- Okolní a střední teplota: -5℃ ~ +60℃ (standardní verze)

     -- Závit portu: Hlavní port Rc1/4; port tlakoměru Rc1/8

     -- Čistá hmotnost: Přibl. 700 g (na základě modelu se zdvihem 100 mm) Index přesnosti kontroly · Citlivost: ≤ 0,5 % F.S.

     -- Linearita: ≤ ±2 % F.S.

     -- Hystereze: ≤ 1 % F.S.

     -- Opakovatelnost: ≤ ±1 % F.S.2.

Pracovní princip rovnováhy sil

     -- Vstup signálu: Pneumatický řídicí signál vstupuje do portu IN a tlačí vstupní membránu.

     -- Zesílení serva: Posun membrány mění vůli vůči trysce za účelem nastavení protitlaku a pohání vnitřní cívku ke spínání vzduchových okruhů.

     -- Ovládání válce: Výstupy stlačeného vzduchu přes porty OUT1 / OUT2 pro vysouvání nebo zasouvání dvojčinného válce.

     -- Zpětná vazba polohy: Pohyb zdvihu válce stahuje zpět zpětnovazební membránu přes ojnici a zpětnovazební pružinu, aby bylo dosaženo rovnováhy síly se vstupním signálem; cívka se vrátí do neutrální polohy, aby se válec přesně zablokoval v cílové poloze.

Definice kódu modelu (IP200-XXX-YY)

     -- IP200: Kód základní série

     -- XXX: Jmenovitý zdvih (25 / 50 / 100 / 150 / 200 / 250 / 300 mm)

     --YY Volitelná přípona: Bez přípony: Standardní model se zpětnou pružinou z uhlíkové oceli -T: Vybaven zpětnou pružinou z nerezové oceli -XN: Verze pro nízké teploty (-30 °C ~ +60 °C) -XZ: Verze pro vysoké teploty (-5 °C ~ +80 °C)

Příklad: IP200-200-T → zdvih 200 mm, zpětná pružina z nerezové oceli.

Definice portu

     -- SUP: Vstup hlavního přívodu vzduchu (0,3~0,7MPa)

     -- IN: Vstup signálu pneumatického ovládání (0,02~0,1MPa)

     -- OUT1 / OUT2: Duální výstupní porty pro dvojčinný válec

     -- EX: Výfukový port

     -- Měřidlo: Vyhrazený port pro instalaci tlakoměru

Hlavní výhody produktu

     -- Vysoce přesné pneumatické polohování bezpečné proti výbuchu Srovnatelná přesnost polohování elektrických servosystémů; plně vzduchem ovládaný bez elektrických součástí, jiskrově bezpečný pro hořlavé a výbušné pracovní zóny.

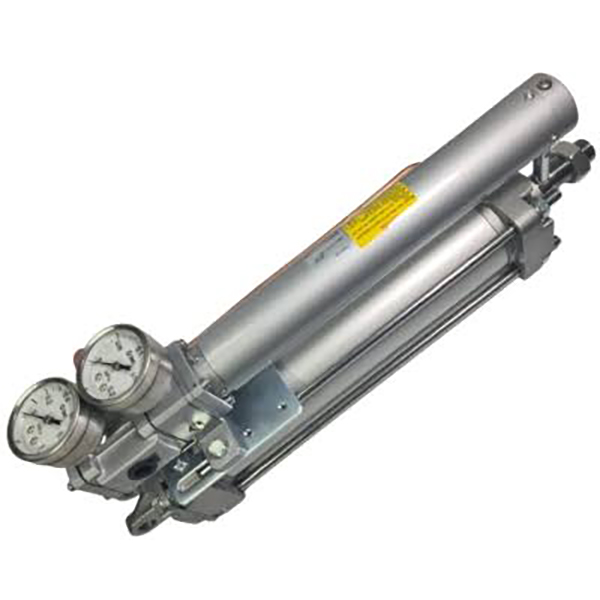

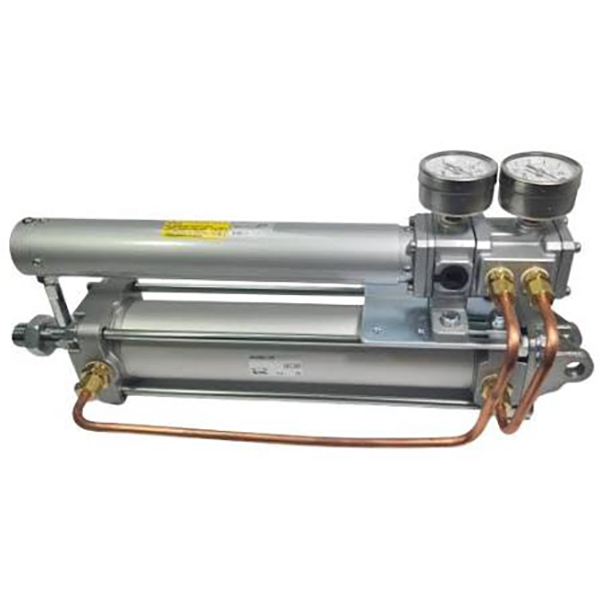

     -- Kompaktní integrovaná struktura All-In-One Integrovaný design jednotky pro přímou montáž na standardní válce, zjednodušující instalaci na místě a postupy běžné údržby.

     -- Pohodlný design kalibrace Vestavěný nezávislý šroub pro nastavení nuly a šroub pro nastavení rozsahu pro rychlou kalibraci na místě bez použití dalších nástrojů.

     -- Více materiálových možností pro odolnost proti korozi Zpětná pružina dostupná ve variantách z uhlíkové oceli nebo nerezové oceli pro přizpůsobení vlhkému a korozivnímu dílenskému prostředí.

     -- Široký rozsah teplot na zakázku Standardní, nízkoteplotní a vysokoteplotní volitelné modely pro splnění složitých průmyslových podmínek s proměnlivou teplotou.

Typické aplikační scénáře

     -- Stanice pro přesné polohování: Zařízení pro řezání, lisování, potahování a automatickou manipulaci s materiálem

     -- Řízení průmyslových procesů: Regulace otevírání ventilů, řízení napětí pásu a systémy korekce okrajů pásu

     -- Speciální drsná prostředí: Nevýbušná, prachotěsná a vodotěsná zařízení pro chemické závody a důlní stroje

     -- Pneumatická servo základní jednotka: Slouží jako centrální řídicí komponenta plně pneumatických servo polohovacích systémů

Provozní a instalační pokyny

     -- Požadavek na zdroj vzduchu: Přiváděný vzduch musí být suchý a čistý s přesností filtrace ≤ 5 μm, aby se zabránilo ucpání trysky a selhání polohování.

     -- Referenční kalibrace: Kompletní nastavení nuly a rozpětí při standardním napájecím tlaku 0,5 MPa pro optimální lineární výkon.

     -- Směr montáže: Podporuje instalaci v libovolném úhlu; vyhněte se montážnímu uspořádání, které způsobuje hromadění kondenzované vody uvnitř vnitřní sestavy jednotky.

Shrnutí jedné věty

     Pneumatický servopolohovač SOLH IP200 pro silové vyvážení trysky a klapky lineárně převádí vzduchový signál 0,02~0,1MPa na přesný zdvih válce, vyznačuje se vysokou přesností polohování, provozem pouze vzduchem s bezpečnou explozí, kalibrací s nastavitelnou nulou/rozpětím a vlastními možnostmi pro více teplot, ideální proporcionální polohovací řídicí jednotka pro přesnou výbušnou automatizaci chemikálií, těžbu.
