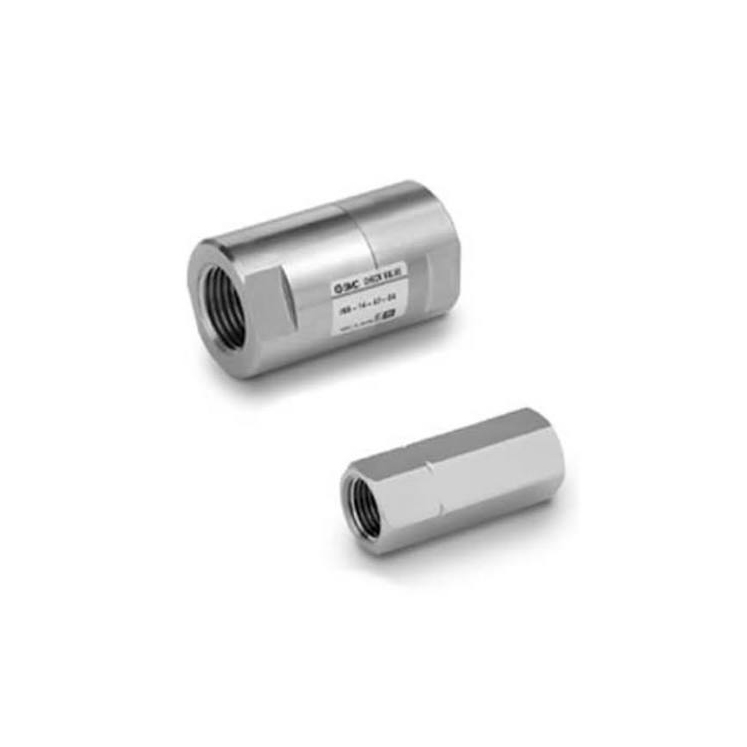

XTO674 / INA14 Series Nízkopraskací tlakový zpětný ventil

Značka:SOLH od Richge Technology

Umístění produktu

     Řady SOLH XTO674 a INA14 sdílejí identickou produktovou platformu, vyznačující se extrémně nízkým tlakem při praskání a kompatibilitou se dvěma médii pro stlačený vzduch a vodu. Tyto závitové řadové zpětné ventily jsou široce používány, aby zabránily zpětnému toku ve vakuových okruzích a obecných pneumatických systémech, vhodné také pro nízkotlaká kapalinová a vodní potrubí. XTO674 se zaměřuje na pracovní podmínky při nízkých teplotách, zatímco INA14 pokrývá standardní průmyslové scénáře odolné vůči korozi.

 Klasifikace kódu modelu a pravidlo pojmenování

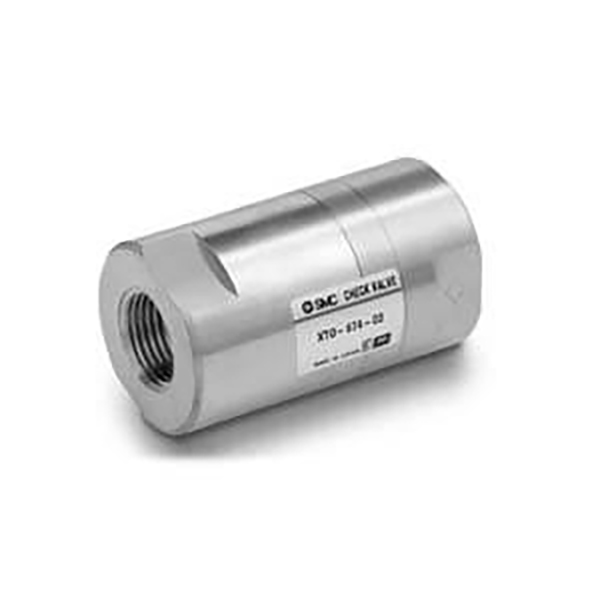

     -- XTO674: Mosazné tělo, verze odolná vůči nízkým teplotám (minimální provozní teplota -30 ℃)

     -- INA14: Standardní řada, volitelná mosaz / tělo z nerezové oceli SUS304, normální teplotní rozsah (minimálně -5℃)

     -- Definice přípony velikosti portu: 01 = Rc1/8", 02 = Rc1/4", 03 = Rc3/8", 04 = Rc1/2"

 Sdílené univerzální technické specifikace

     -- Trhací tlak: 0,01 MPa (0,1 bar), ultranízký práh ideální pro vakuové a nízkotlaké okruhy

     -- Max. kontrolní tlak: 1,0 MPa

     -- Použitelná média: Stlačený vzduch, voda, neutrální inertní plyn a neutrální kapalina

  1. Rozsah provozních teplot

     -- XTO674: -30 ℃ ~ +80 ℃ (kryogenní odolnost)

     -- INA14: -5 ℃ ~ +80 ℃

  2. Volitelné materiály těsnění

     -- NBR (standardní): Pro vzduch a čistou vodu, použitelná teplota -5 ~ 60 ℃

     -- FKM: Odolný vůči oleji a vysokým teplotám, do 80℃

     -- CR: Odolný vůči povětrnostním vlivům a otěru, volitelný pro řadu XTO674

  3. Možnosti materiálu tělesa ventilu

     -- XTO674: Pouze masivní mosazné tělo

     -- INA14: mosaz / nerezová ocel SUS304 (všechny klíčové části smáčené z nerezové oceli)

Srovnávací tabulka typických parametrů modelu

Hlavní výhody produktu a rozsah použití

 1. Ultranízký krakovací tlak 0,01 MPa

     -- Stabilní otevírání pod vakuem -0,1 MPa, účinně zabraňuje ztrátě vakua a zpětnému toku přísavky / vakuového generátoru.

  2. Obousměrné spolehlivé těsnění

     - Hladký dopředný tok, nulový zpětný únik; chrání vývěvy, solenoidové ventily a válce před poškozením způsobeným zpětným tlakovým rázem.

  3. Mini inline závitová struktura

     -- Přímo instalované v potrubí bez dalších montážních držáků, dokonale zapadají do kompaktního úzkého prostoru uspořádání zařízení.

 4. Univerzální provedení Dual medium vzduch & voda

     - Kompatibilní se suchými pneumatickými okruhy a nízkotlakým potrubím pro kapalnou vodu pro snížení typů zásob náhradních dílů.

 5. Plná kompatibilita vakuového systému

     - Vhodné pro vakuové testovací zařízení a pulsující podtlakové vakuové cirkulační smyčky.

Pokyny pro instalaci a výběr modelu

  1.  Značka směru toku: Na těle ventilu je vytištěna šipka „→“, která označuje směr toku média; obrácená instalace zcela zablokuje průchod kapaliny.

  2. Přizpůsobení velikosti portu: Vyberte Rc1/8" ~ Rc1/2" podle průměru potrubí; Rc1/4" (přípona 02) je nejběžnější obecná specifikace.

  3.  Pravidla pro výběr média a teploty

     -- Pracovní podmínky při nízké teplotě / vakuu → Vyberte řadu XTO674

     --  Obyčejný vzduch pokojové teploty a čistá voda → INA14 s těsněním NBR
     -- Média obsahující olej nebo vysokoteplotní kapalina → INA14 s těsněním z fluorové pryže FKM

  3. Doporučené uspořádání vakuového systému

     -- Nainstalujte zpětný ventil mezi vakuový generátor, filtr a přísavku, abyste zablokovali zpětné proudění vzduchu a udrželi stabilní stupeň vakua během přerušovaného provozu.

Výhoda zaměnitelnosti SOLH

     XTO674 a INA14 sdílejí identické celkové rozměry, velikost portu pro závit a parametry výkonu jádra. Tyto dvě řady lze přímo křížově vyměnit na místě bez úpravy potrubí, což přináší vynikající nákladovou výkonnost ve srovnání s dováženými ekvivalentními modely.

Shrnutí jedné věty

     SOLH XTO674 / INA14 řadový závitový zpětný ventil s ultranízkým praskacím tlakem 0,01 MPa podporuje duální vzduchová a vodní média, volitelné mosazné/nerezové tělo a více těsnicích materiálů, které poskytují spolehlivou ochranu proti zpětnému toku pro vakuová, kryogenní, obecná pneumatická a nízkotlaká průmyslová potrubí.
