Značka: SOLH by Richge Technology
Standardní válec se spojovací tyčí řady SOLH SC, základní model je jednočinný dvoučinný typ. Čtyři spojovací tyče uzamykají přední a zadní koncovky pro tuhou konstrukci, kompletní montážní příslušenství, široký rozsah zdvihu. Široce používaný pro tlačení, manipulaci s materiálem a polohování v automatizačních linkách, což je nejoblíbenější ekonomický standardní pneumatický válec.
-- Konstrukce: Čtyři spojovací tyče spojují hliníkovou hlaveň a koncové uzávěry, vysoká tuhost, odolnost proti nárazu, stabilní dlouhodobý provoz.
-- Působící typ: Jednotyčový dvojčinný, obousměrná výstupní síla.
-- Materiál: Tvrdý eloxovaný hliníkový válec, obousměrné těsnění pístu; pístní tyč z tvrdé chromované oceli 45#.
-- Polštář: Nastavitelný vzduchový polštář na obou koncích pro snížení nárazového a provozního hluku.
-- Instalace snímače: Drážky snímače v oblasti spojovací tyče pro magnetické spínače CMSG/DMSG/EMSG pro detekci polohy pístu.
-- Výhoda: Kratší délka těla při stejné velikosti otvoru ve srovnání s profilovým válcem ISO15552, cenově konkurenceschopná.

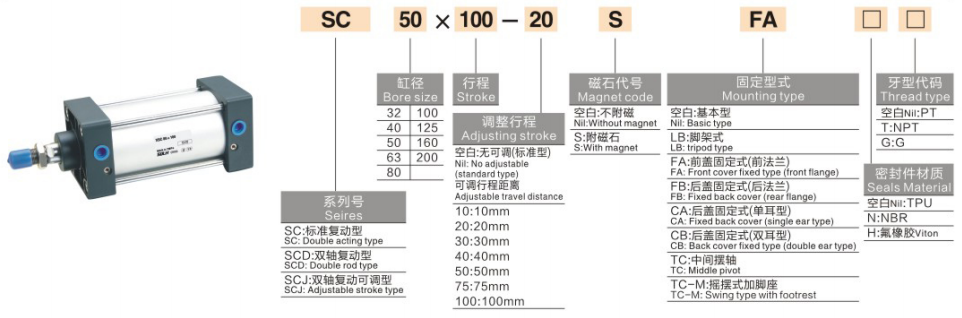

1. Příklad modelu：SC50×100-S
|
Segment |
Kód |
Definice |
| SC |
Kód série |
Spojovací tyč jednočinný dvoučinný válec |
|
50 |
Velikost otvoru (mm) |
32,40,50,63,80,100,125,160,200,250 |
| 32,40,50,63,80,100,125,160,200,250 |
Délka zdvihu |
Standardní: 25 ~ 1000 mm, k dispozici přizpůsobený delší zdvih |
| -S |
Možnost magnetu |
Vestavěný magnetický kroužek; odstraňte příponu pro nemagnetickou verzi |
2. Derivační modely
-- SCD: Dvojitá dvoučinná, antitorzní
-- SCJ: Dvojitá tyč s nastavitelným zdvihem
-- SCF: Integrovaný válec solenoidového ventilu
-- SCL: Uzamykatelný válec, držení zátěže při přerušení přívodu vzduchu
3. Standardní příklady objednávek
-- SC63×150-S: Bore63, zdvih150, vestavěný magnet, základní typ
-- SCJ40×200-S: Vrt40, zdvih200, nastavitelný zdvih, s magnetem
|
Položka parametru |
Specifikace |
| Herecký typ |
Jednočinná/dvoučinná tyč |
| Provozní tlak |
0,15~1,0 MPa (doporučeno: 0,5~0,6 MPa) |
| Důkazný tlak |
1,5 MPa |
| Okolní teplota |
-20 ~ +70 ℃; vysokoteplotní verze až do 150 ℃ volitelně |
| Rychlost pístu |
30~800 mm/s |
| Polštář |
Nastavitelný vzduchový polštář na obou koncích |
| Závit pro vzduchový port |
G1/8 ~ G1/2 (závisí na otvoru) |
| Mazání |
Předmazaný, bezolejový provoz |
|
Vrtání (mm) T |
hrust (N) |
Přibl. Horizontální zatížení (kg) |
Přibl. Vertikální zatížení (kg) |
|
32 |
402 |
20 |
10 |
|
40 |
633 |
32 |
16 |
|
50 |
989 |
50 |
25 |
|
63 |
1558 |
78 |
39 |
|
80 |
2513 |
126 |
63 |
|
100 |
3926 |
196 |
98 |
|
125 |
6136 |
307 |
153 |
|
160 |
10053 |
502 |
251 |
|
200 |
15708 |
785 |
392 |
|
250 |
24543 |
1227 |
613 |
1. Možnosti montáže
-- Základní typ, příruba FA/FB, vidlice CA/CB, uchycení na patku LB, čep TC/TCM1.
2. Volitelné příslušenství
-- Plovoucí kloub, oko tyče, konektor I/Y/U/F, magnetické spínače CMSG/DMSG/EMSG.
1. Výběr vrtání: Vypočítejte požadovaný tah na základě zatížení, rezerva ≥50% bezpečnostní rezervy; velikost upgradu pro konzolové / offsetové zatížení.
2. Potvrzení zdvihu: Přidejte 10~20mm bezpečnostní rezervu na efektivní dráhu; maximální standardní zdvih 1000 mm.
3. Konfigurace přizpůsobení
-- Zpětná vazba polohy: Vyberte si model magnetu -S a přizpůsobte magnetické spínače;
-- Montáž: Vyberte přírubu / patku / vidlici podle uspořádání stroje;
-- Speciální funkce: SCD pro dvojitou tyč, SCJ pro nastavitelný zdvih, SCL pro zajištění zátěže.
Ekonomický standardní válec se spojovací tyčí řady SOLH SC s nastavitelným vzduchovým polštářem a bohatými možnostmi montáže, ideální nízkonákladový lineární pohon pro všeobecné automatizační úkoly při tlačení, přenášení a polohování.
