Rychlý výfukový škrticí ventil řady ASV

Rychlý výfukový škrticí ventil řady ASV | Vysokorychlostní pneumatický regulační ventil 4 v 1 s tlumičem a jednodotykovou montáží

Značka: SOLH by Richge Technology | Plně kompatibilní náhrada za originální řadu SMC ASV

1. Přehled produktu

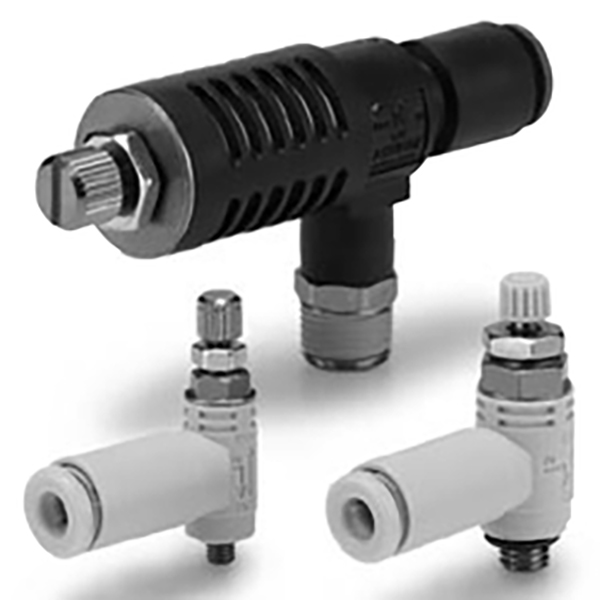

     Řada SOLH ASV je aIntegrovaný vysokorychlostní pneumatický regulační ventil 4 v 1 který kombinuje funkci rychlého výfuku, regulaci škrcení výfuku, vestavěný tlumič a jednodotykovou montáž. Na rozdíl od konvenčních jednofunkčních ventilů pro regulaci rychlosti má řada ASV dvojitou efektivní průtokovou plochu, která umožňuje rychlé vysouvání válce a nastavitelné tiché zatahování. Dokonale řeší rozpor mezi vysokorychlostním chodem válců a stabilní regulací otáček a slouží jako hlavní preferovaný ventil pro scénáře vysokofrekvenční, vysokorychlostní a nízkohlučné pneumatické automatizace, plně zaměnitelný s originální řadou SMC ASV.

2. Základní princip práce a funkce

     • Sací zdvih (IN → OUT / prodloužení válce): Vnitřní zpětný ventil se plně otevře s nulovým průtokovým odporem, čímž se realizuje přímé nasávání vzduchu s velkým průtokem. Výrazně zlepšuje rychlost vytahování válce a splňuje požadavky na rychlou akci při vysoké rychlosti.

     • Zdvih výfuku (OUT → EXH / Zatažení válce): Zpětný ventil se automaticky uzavře. Odpadní vzduch prochází přesným škrtícím ventilem pro plynulé nastavení rychlosti, zatímco vestavěný tlumič hluku eliminuje hluk výfuku. Dosahuje nastavitelné rychlosti zatahování a tichého chodu.

     • Vynikající výkon s vysokým průtokem: Efektivní plocha průřezového průtoku je přibližně2krát vyšší než u běžných regulačních ventilů řady ASposkytující výkonnou podporu průtoku pro vysokorychlostní pohyb válce a vysokofrekvenční cyklický provoz.

3. Pravidla kódování modelu a definice parametrů

  Typický modelový příklad: ASV310F-01-06A

     • ASV: Sériový kód pro rychlý výfukový škrticí ventil 4 v 1 s tlumičem a jednodotykovou montáží

     • Kód velikosti (120/220/310/410/510): Odpovídá specifikacím portů M3/M5/G1/8/G1/4/G3/8

     • F: Vybaveno rychlospojkou na jeden dotyk pro rychlou instalaci hadičky

     • Kód vlákna (01/02/03/04): 01=R1/8, 02=R1/4, 03=R3/8, 04=R1/2

     • Kód vnějšího průměru trubky: Přizpůsobitelné pro pneumatické trubky φ4/φ6/φ8/φ10/φ12

     • Definice přípony: A=ruční kolo push-lock;S=závitový předem potažený tmel;N= bezelektrické niklování

4. Dva konstrukční typy a aplikační charakteristiky

 4.1 Typ kolena (ASV120F / ASV220F)

     • Struktura řízení 90°, stejný vzhled jako loketní regulační ventil řady AS, kompaktní a šetří místo.

     • Asymetrický design rozhraní: na jedné straně port se závitem M3/M5, na druhé straně port pro rychlé připojení jedním dotykem.

     • Ideální pro miniaturní a malé válce a scénáře uspořádání zařízení v úzkém prostoru.

  4.2 T-Type Přímý (ASV310F / 410F / 510F)

     • Přímá struktura se třemi otvory: vstup vzduchu se závitem IN, výstup vzduchu pro rychlou montáž OUT, vestavěný tichý výfukový port EXH.

     • Větší efektivní průtoková plocha a nižší průtokový odpor, maximalizující provozní rychlost válce.

     • Upřednostňovaná konstrukce pro standardní, střední a velké vrtání vysokootáčkových válců.

5. Tabulka standardních specifikací celé řady

6. Základní technické parametry a konfigurace materiálu

7. Rozdíl ve výběru: ASV oproti běžnému ventilu pro regulaci otáček řady AS

8. Profesionální instalační a provozní pokyny

     • Směrová instalace: Instalujte přesně podle šipky na těle ventilu. PřipojteIN port k solenoidovému ventilu aOUT port k válci, aby se zabránilo zpětné instalaci způsobující abnormální regulaci rychlosti.

     • Rychlé připojení hadic: Odřízněte pneumatickou trubku naplocho a zasuňte ji zcela do jednodotykové spojky, dokud neuslyšíte „cvaknutí“, které potvrzuje pevné a vzduchotěsné připojení.

     • Uzamykání odolné proti vibracím: Otáčejte ručním kolem pro nastavení průtoku výfukových plynů a otáček válce.Pro zamknutí stiskněte ruční kolečko a zabránit kolísání rychlosti způsobenému vibracemi zařízení;pro odblokování zatáhněte za ruční kolo pro sekundární úpravu.

Shrnutí jedné věty

     Řada SOLH ASV je profesionální vysokorychlostní pneumatický regulační ventil 4 v 1 integrující rychlý výfuk, škrcení výfuku, tichou redukci hluku a montáž na jeden dotek. S dvojitou průtokovou plochou, push-lock antivibrační strukturou a ohnivzdorným odolným materiálem dokonale splňuje požadavky na vysokorychlostní, vysokofrekvenční a tichý provoz pneumatických válců a je optimální náhradou za běžné ventily pro regulaci otáček řady AS.
