Řada SE ISO15552 Standardní čtyřhranný válec bez spojovací tyče

Značka: SOLH by Richge Technology | Exportovat verzi katalogu

Přehled produktu

     Standardní čtyřhranný válec bez spojovací tyče řady SOLH SE vyhovuje mezinárodní normě ISO 15552 / VDMA 24562. Přijměte integrovaný čtvercový hliníkový válec s nastavitelným oboustranným vzduchovým polštářem a 3-strannými montážními drážkami senzoru. Vhodné pro všeobecnou automatizaci, aplikace s dlouhým zdvihem, vysokofrekvenční cyklování a středně velké zatížení. Přímá mechanická výměna s řadami SMC CP96S a FESTO DNC.

Základní struktura a konstrukční prvky

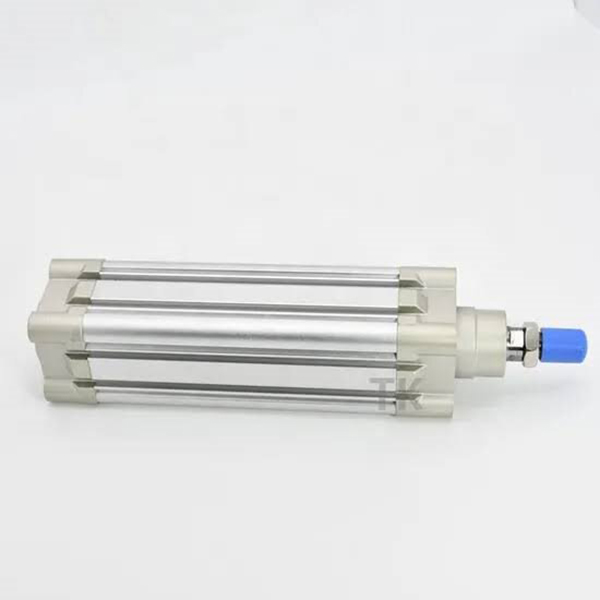

   1. Konstrukce: Integrovaná čtvercová hliníková hlaveň bez spojovacích tyčí, sladěná s předními a zadními koncovkami, nastavitelný vzduchový polštář na obou koncích, vysoká tuhost a kompaktní uspořádání.

   2. Materiál: Hlaveň z tvrdého eloxovaného hliníku, vysoce pevné lité koncovky, pístnice z tvrdě chromované oceli 45#, lehká a odolná proti opotřebení.

   3. Varianty provozu

     -- SE: Jednotyčový dvoučinný standardní model

     -- SED: Dvojitá tyč dvojčinná pro ochranu proti zkroucení

     -- SEJ: Dvojitá tyč s nastavitelným zdvihem

     -- BSE: Uzamykatelný válec pro držení ve střední poloze

     -- Přípona -S: Vestavěný magnetický kroužek pro magnetický spínač (bez -S = žádný magnet)

   4. Těsnění: NBR+PA kompozitní dvojité těsnění typu Y s kompenzací skladování oleje, nízkým startovacím tlakem a dlouhou životností.

   5. Polštář: Nezávisle nastavitelný vzduchový polštář na obou koncích, který absorbuje náraz, snižuje vibrace a hluk.

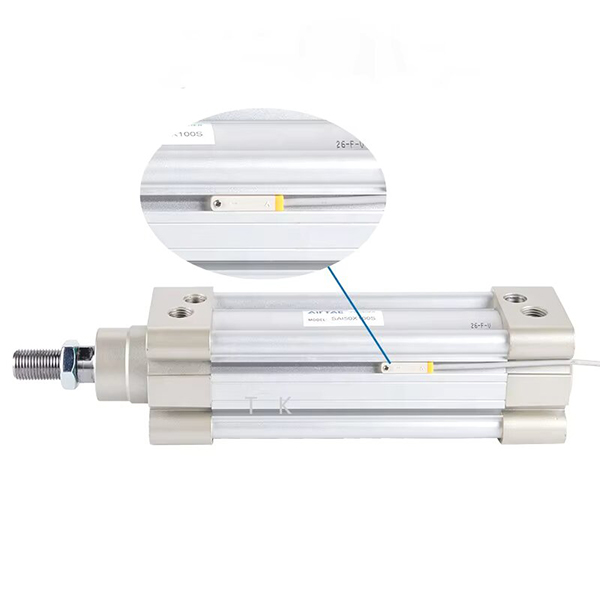

   6. Rozložení senzoru: Třístranné montážní drážky (nahoře / vlevo / vpravo) pro magnetické spínače CMSE / DMSE, flexibilní instalační úhel.

   7. Zaměnitelnost: Standardní rozměr ISO15552, přímá náhrada za SMC CP96S a FESTO DNC.

Kompletní pravidlo kódování modelu

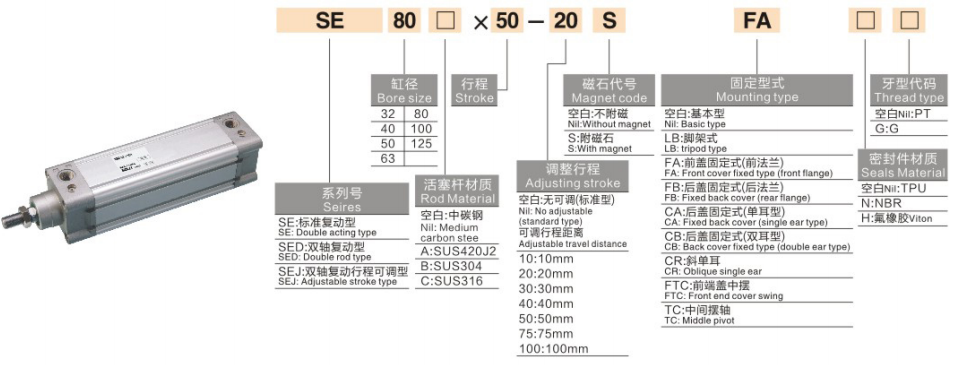

   1. Příklad modelu：SE50-200-S-FA

   2. Standardní příklady objednávek

     -- SE63-150-S-LB: Bore63, zdvih 150, vestavěný magnet, montáž na nohu

     -- SED40-100-FB: Vrt40, zdvih 100, dvojitá tyč, montáž zadní přírubou

     -- BSE80-300-S: Bore80, stroke300, uzamykatelný typ s vestavěným magnetem

Základní technické specifikace

Teoretická tahová a tažná síla @0,5MPa (jedna tyč, jednotka:N)

   1. Dvojčinná SE jednoduchá tyč

Typy montáže a odvozené modely

   1. Možnosti montáže

     -- Základní typ: Přímá instalace přes otvory v koncovkách

     -- LB Foot Mount: Preferováno pro horizontální středně těžké zatížení

     -- FA/FB Příruba: Přední/zadní příruba pro vertikální instalaci přípravku

     -- CA/CB vidlice: Jednoduchá/dvojitá vidlice pro kloubový výkyvný pohyb

   2. Hlavní derivační řada

     -- SE / SED / SEJ: Jednoduchá tyč, dvojitá tyč, nastavitelný zdvih dvojitá tyč

     -- BSE: Uzamykatelná vložka pro doraz v libovolné mezipoloze

     -- Verze přizpůsobená vysoké teplotě: Speciální těsnění pro -20 ~ + 150 ℃

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání: Vypočítejte požadovaný tah, rezerva ≥50% bezpečnostní rezervy; upřednostněte SE pro velké zatížení a dlouhý zdvih.

   2. Potvrzení zdvihu: Přidejte 10~20mm bezpečnostní rezervu; standardní maximální zdvih 1000 mm, přizpůsobený až do 1800 mm.

   3. Konfigurace přizpůsobení

     -- Zpětná vazba polohy: Vyberte model magnetu SE-S, shodujte se s magnetickými spínači CMSE/DMSE;

     -- Montáž: LB patka pro horizontální zatížení, FA příruba pro vertikální instalaci;

     -- Požadavek na přechodné zamykání: Vyberte uzamykatelnou vložku BSE.

Shrnutí jedné věty

     Čtvercový válec bez spojovací tyče SOLH SE ISO15552 může přímo nahradit FESTO DNC a SMC CP96S, vybavený nastavitelným vzduchovým polštářem a bohatými montážními formami, perfektním lineárním pohonem s dlouhým zdvihem pro středně těžké automatizační zařízení.
