Standardní válec s profilem bez spojovací tyče řady SAI ISO15552

Značka: SOLH by Richge Technology

Přehled produktu

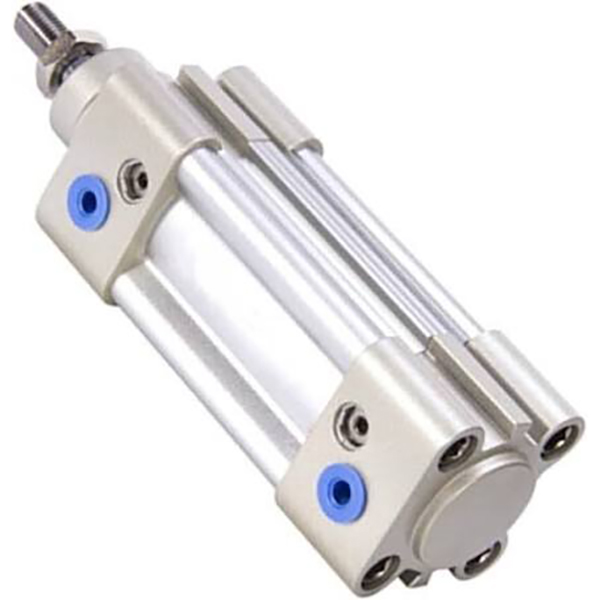

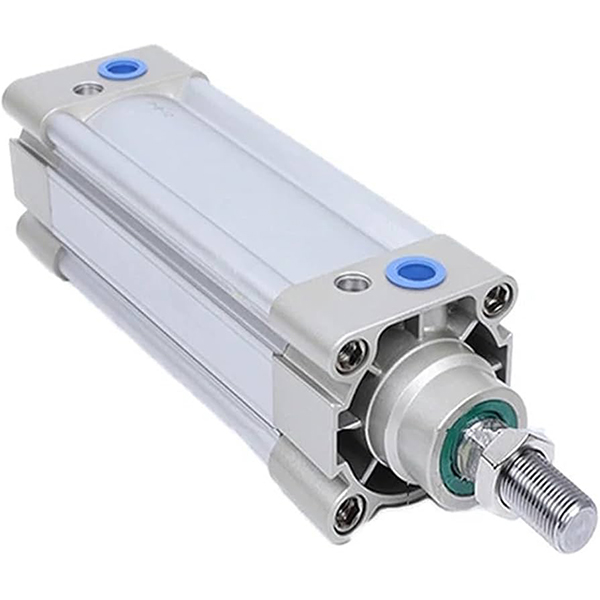

     Dvojčinný profilový válec řady SOLH SAI vyhovuje mezinárodní normě ISO 15552 (originál ISO6431) / VDMA 24562. Stejné montážní rozměry jako u řady SI, SE a FESTO DNC pro přímou výměnu. Vyznačuje se vysokou cenou, stabilním výkonem a dlouhou životností a jedná se o nejrozšířenější válec střední třídy podle normy ISO pro automatizační zařízení.

Základní struktura a konstrukční prvky

   1. Standardní shoda: ISO15552 / VDMA24562, plně zaměnitelné montážní rozměry a příslušenství.

   2. Konstrukce: integrovaný čtyřhranný hliníkový profil ve tvaru M bez odhalených spojovacích tyčí, vysoká tuhost a antikorozní ochrana. Oboustranné senzorové drážky pro magnetické spínače CMSE / DMSE / CS1.

   3. Varianty provozu

     -- SAI: Jednotyčový dvoučinný standardní model

     -- Řekl: Dvojitá tyč dvojčinná, vynikající odolnost proti zkroucení

     -- SAIJ: Dvojitá tyč s nastavitelným zdvihem

     -- PLACHTA: Uzamykatelný válec, držení nákladu při ztrátě přívodu vzduchu

     -- SAIF: Integrovaný válec solenoidového ventilu

     -- Přípona -S: Vestavěný magnetický kroužek pro snímač polohy (bez -S = nemagnetický)

   4. Systém polštářů: Standardní dvoustranný nastavitelný vzduchový polštář + elastická vyrovnávací podložka PPV, účinně snižuje náraz a hluk při vysoké rychlosti a velkém zatížení.

   5. Těsnění: Dvojité jednocestné kompenzační těsnění typu Y s drážkou pro uložení oleje, nízký spouštěcí tlak (0,1 MPa), provoz bez oleje. Tvrdě chromovaná 45# ocelová pístní tyč, odolná proti opotřebení a korozi.

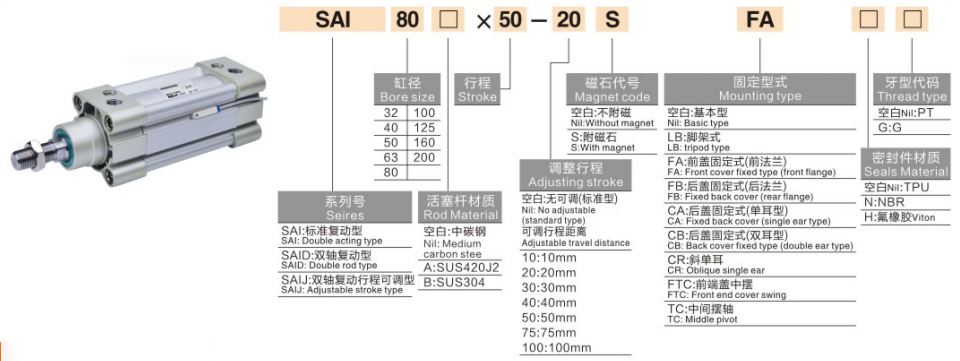

Kompletní pravidlo kódování modelu

  1. Příklad modelu：SAI50×150-S-FA

   2. Standardní příklady objednávek

     -- SAI63×200-S: Bore63, zdvih200, vestavěný magnet, základní typ

     -- SAID40×100-FB: Vrt40, zdvih 100, dvojitá tyč, upevnění zadní příruby

     -- SAIL80×300-S-LB: Bore80, zdvih 300, uzamykatelný typ, montáž na nohu

Základní technické specifikace

Teoretická tahová a tažná síla @0,6MPa (jedna tyč, jednotka:N, bezpečnostní faktor ≥2)

Typy montáže a odvozené modely

   1. Možnosti montáže

     -- Základní typ, patka LB, příruba FA/FB, vidlice CA/CB, čep TC/TCM. Volitelné příslušenství: Plovoucí kloub, oko tyče, I/Y/U/F konektor.

   2. Hlavní derivační řada

     -- ŘEKLO: Dvojtyč dvojčinný

     -- SAIJ: Dvojitá tyč s nastavitelným zdvihem

     -- PLACHTA: Uzamykatelný válec pro držení ve střední poloze

     -- SAIF: Integrovaný válec solenoidového ventilu

Průvodce rychlým výběrem ve 3 krocích

   1.Výběr vrtání: Vypočítejte požadovaný tah podle zatížení, rezerva ≥50% bezpečnostní rezerva; upgrade 1~2 velikosti pod offsetovým zatížením/konzolovým zatížením.

   2. Potvrzení zdvihu: Přidejte 20~50mm bezpečnostní rezervu k efektivnímu zdvihu; maximální standardní zdvih 1000 mm, přizpůsobený až do 2000 mm.

   3.Přizpůsobení konfigurace

     -- Zpětná vazba polohy: Vyberte model magnetu -S, přizpůsobte magnetickým spínačům CMSE/DMSE;

     -- Montáž: Nožní držák LB pro horizontální těžké zatížení; Příruba FA preferována pro vertikální instalaci;

     -- Speciální funkce: Zvolte SAID pro dvojitou tyč, SAIJ pro nastavitelný zdvih, SAIL pro aretaci polohy, SAIF pro kompaktní uspořádání.

Shrnutí jedné věty

     SOLH SAI ISO15552 profilový válec bez spojovací tyče může přímo nahradit řady FESTO DNC, SE a SI, vybavené nastavitelným PPV bufferem a bohatými variantami, cenově výhodným obecným lineárním pohonem pro automatizaci exportu, balení a vybavení obráběcích strojů.
