VHK Series 2/2 & 3/2 cestný knoflíkový ruční ventil | Prstový rotační ventil Kompatibilní s řadou SMC VHK

Značka: SOLH by Richge Technology | Plně vyměnitelná náhrada za originální řadu SMC VHK

1. Přehled produktu

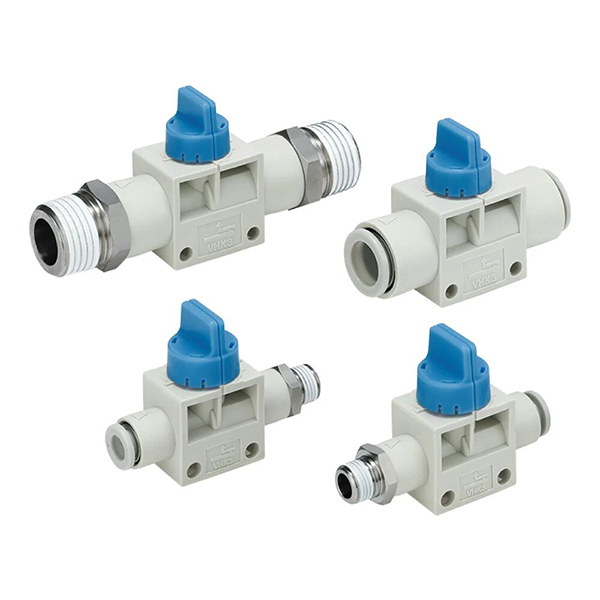

     Řada SOLH VHK je mini knoflíkový ruční uzavírací ventil rozdělený naVHK2 2/2 cesta aVHK3 3/2 cesta typy. Přijímá design otočného knoflíku o 90° pro realizaci ovládání zapnutí a vypnutí pneumatického okruhu. 3/2-cestný model je vybaven vestavěnou skrytou výfukovou konstrukcí, která automaticky uvolňuje zbytkový tlak z portu A, když je zavřený, bez potřeby externího výfukového portu R. Navrženo pro přímou instalaci do potrubí bez dodatečné montáže na základnu, slouží jako ideální ruční spínač pro pneumatické odbočky, bezpečnostní přetlakový ventil před elektromagnetickými ventily a ovládání zapínání a vypínání vakuového okruhu. Celá řada je plně rozměrově a funkčně kompatibilní s originální řadou SMC VHK pro přímou výměnu.

  1.1 Základní identifikace a logika provozu

     • Barevné označení knoflíku: Šedý knoflík pro 2cestný typ VHK2; Modrý knoflík pro 3cestný typ VHK3, umožňující vizuální rychlou identifikaci

     • Přepnout logiku: Otočení proti směru hodinových ručiček o 90° pro otevření ventilu; Otočení ve směru hodinových ručiček o 90° pro uzavření ventilu, s jasnou indikací stavu knoflíku

     • Těsnicí struktura: Konstrukce těsnění talířového ventilu poskytuje vynikající vzduchotěsnost s ultra nízkým mikroprosakováním. Ultranízký provozní točivý moment (0,04~0,14N·m) umožňuje snadné otáčení a přepínání prstů

2. Pravidla kódování modelu a specifikace rozhraní

     Logika kódování: VHK[2/3][A]-[Specifikace předního portu]-[Specifikace zadního portu]

  2.1 Definice modelu

     • VHK2: 2/2cestný typ s jednoduchým odpojením

     • VHK3: 3/2 cestné vypnutí + typ odlehčení zbytkového tlaku

     • Přípona: Nová vylepšená struktura knoflíku proti pádu (vylepšená verze); Ne A pro standardní starou verzi

     • Přípona R: Ohnivzdorné tělo ventilu zpomalující hoření

  2.2 Definice kódu typu portu

     • F kód: Push-fit port pro připojení PU nylonové hadice

     • S kód: Port externího závitu pro závitové připojení potrubí

  2.3 Příklady aplikací modelu:

     • VHK3A-08F-02S: 3/2 cestný vylepšený ventil s knoflíkem proti pádu, port P φ8 push-fit, port A G1/4 vnější závit

     • VHK2-06F-06F: 2/2 cestný standardní ventil, dvoucestný φ6 průchozí typ

  2.4 Kompletní seznam specifikací rozhraní Full Series

3. Základní technické parametry

4. Základní funkční rozdíl (Průvodce výběrem klíče)

 4.1 VHK2 2/2 Way (šedý knoflík)

     • Otevřený stav: P⇋A plně vedené pro stabilní přívod vzduchu

     • Uzavřený stav: Porty P a A jsou zcela odpojeny bez funkce výfuku

     • Základní aplikace: Čisté ovládání zapínání a vypínání potrubí, široce používané pro udržování vakuového okruhu a spínač hlavního zdroje vzduchu

  4.2 VHK3 3/2 Way (modrý knoflík)

     • Otevřený stav: P→A Vedení nasávání vzduchu pro normální provoz zařízení

     • Uzavřený stav: Port P uzavřen, Port A automaticky odvádí zbytkový tlak přes vestavěný skrytý kanál

     • Hlavní výhoda: Jednoklíčové vyprázdnění zbytkového plynu po vypnutí, eliminuje nebezpečí zbytkového tlaku a zajišťuje bezpečnou demontáž ventilu a údržbu zařízení

5. Výhody strukturálního jádra

     • Čtyři univerzální kombinace potrubí: Podpora režimů připojení F-F dual push-fit, S-S duální vnější závit, F-S P-push/A-thread, S-F P-thread/A-push režimy připojení, plně přizpůsobitelné různým uspořádáním potrubí na místě

     • Volitelný pevný držák: Vybaveno zaklapávací montážní konzolou pro volitelnou pevnou instalaci do panelu a skříně, flexibilní způsoby instalace

     • Vylepšená VHK-A Anti-Drop struktura: Optimalizovaný design knoflíku proti uvolnění, který účinně zabraňuje vypadnutí knoflíku během opakovaného vysokofrekvenčního provozu, zlepšuje stabilitu provozu

     • Mini kompaktní velikost: Ultra-malý design těla, dokonale vhodný pro drátěné žlaby, úzké mezery ve vybavení a kompaktní mikropneumatické obvody

     • Vynikající těsnící výkon: Přesná těsnící struktura talířového těsnění dosahuje ultra nízkých mikroúniků, což zajišťuje dlouhodobý stabilní vzduchotěsný provoz

6. Výběr Rozdíl: Knoflíkový ventil VHK vs. Ruční šoupátkový ventil HSV

7. Typické aplikační scénáře

     • Solenoidový ventil Přední bezpečnostní odlehčení tlaku: Zdroj vzduchu → VHK3 → elektromagnetický ventil. 3cestný ventil při zavření automaticky vypouští zbytkový tlak za ventilem, čímž umožňuje bezpečnou demontáž a údržbu pneumatických součástí bez rizika tlaku.

     • Ovládání zapnutí a vypnutí vakuového okruhu: Dvoucestný ventil VHK2 nainstalovaný na vakuovém potrubí s přísavkou, který po vypnutí stabilně omezuje podtlak, aby se zachoval účinek vakua a zabránilo se selhání úniku vzduchu.

     • Nástrojový spínač větve mikroválce: Používá se pro místní ruční ovládání start-stop zdroje vzduchu mikroválce, vhodné pro ladění jednotlivých zařízení, údržbu a nezávislé přepínání okruhů.

Shrnutí jedné věty

     Řada SOLH VHK je mini 90° otočný prstový ruční ventil plně kompatibilní s originální řadou VHK SMC. Díky dvojitým funkcím 2cestného vypínání a 3cestného odlehčení zbytkového tlaku, rozmanitým kombinacím závit/nastrčení a ultralehkému provozu je to optimální mini ruční přepínací ventil pro okruhy pneumatických odboček, pilotní řízení a bezpečnostní ochranu vakuového systému.
