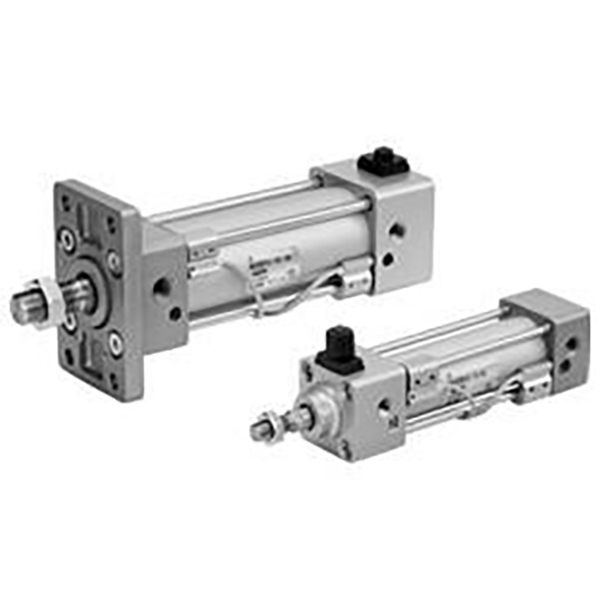

Lehký standardní válec spojovací tyče řady MBB

Značka: SOLH by Richge Technology

Přehled produktu

     Lehký standardní válec spojovací tyče řady SOLH MBB (řada MB-Z), modernizovaný nástupce tradiční řady MB s 10% snížením hmotnosti. Vybaveno čtvercovými koncovkami, nastavitelnými vzduchovými polštáři s dvojitým koncem a bohatými možnostmi montáže. Široce se používá v běžných automatizačních zařízeních se střední rychlostí, vysokou frekvencí a středním zatížením. Instalační rozměry odpovídají normě ISO 15552, zaměnitelné s válci spojovací tyče konkurenční značky.

Základní struktura a funkce

   1. Konstrukce: Kulatá hliníková hlaveň, vnitřní spojovací tyče, čtvercové koncovky, nastavitelný vzduchový polštář na obou koncích, vysoká konstrukční tuhost.

   2. Materiál: Hlaveň z tvrdého eloxovaného hliníku, vysoce pevné lité koncovky, tvrdě pochromovaná pístnice, vysokopevnostní spojovací tyče, odolná proti opotřebení a dlouhá životnost.

   3. Varianty provozu

     -- MBB: Jednotyčový dvojčinný (bez vestavěného magnetu)

     -- MDBB: Jedna tyč dvojčinná (vestavěný magnetický kroužek pro automatické přepínání)

     -- MBW/MDBW: Dvojčinná tyč, vynikající odolnost proti zkroucení

   4. Polštář: Nezávisle nastavitelný vzduchový polštář na obou koncích, účinně snižuje nárazy na svorky, vibrace a hluk.

   5. Instalace senzoru: Předem opracované drážky pro magnetické automatické spínače M9B/A93/M9BW pro detekci polohy pístu.

   6. Lehký upgrade: Optimalizovaná geometrie koncovky, o 10 % lehčí než starý model MB, snadnější montáž a přeprava.

   7. Standardní kompatibilita: ISO 15552 montážní standard, přímá zaměnitelnost mezi značkami.

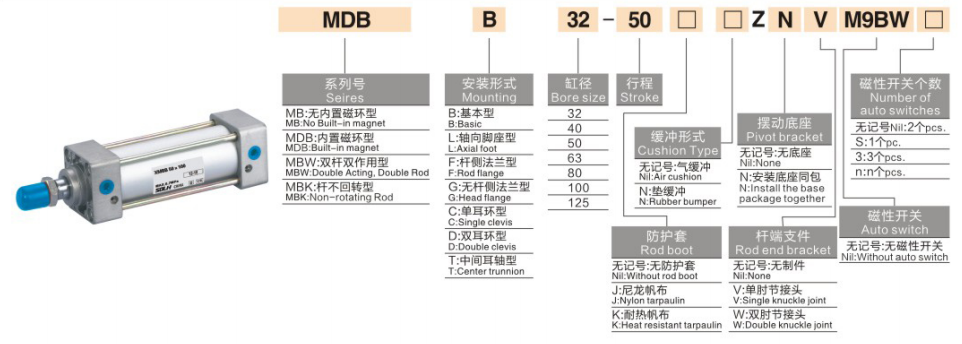

Kompletní pravidlo kódování modelu

   1. Příklad modelu：MDBB40-100Z-M9BW

   2. Standardní příklady objednávek

     -- MBB50-200Z: Bore50, zdvih200, lehký základní model bez magnetu

     -- MDBB63-150Z-LB: Bore63, zdvih 150, vestavěný magnet, montáž na nohu

     -- MDBB80-300Z-FA: Vrt80, zdvih 300, montáž na přírubu na straně tyče

Základní technické specifikace

Teoretická tahová a tažná síla @0,5MPa (jedna tyč, jednotka:N)

 1. Dvojčinné MBB / MDBB

Typy montáže a odvozené modely

   1. Možnosti montáže

     -- B Základní typ: Přímá instalace přes otvory v koncovce

     -- LB Foot Mount: Stabilní horizontální instalace pro velké zatížení

     -- FA/FB Příruba: Příruba na straně tyče / na straně hlavy pro vertikální montáž

     -- C/D vidlice: Jednoduchá/dvojitá vidlice pro kloubový výkyvný pohyb

     -- T Trunnion: Uložení středního čepu pro otočný mechanismus

   2. Hlavní derivační řada

     -- MBB/MDBB/MBW: Standardní jednotyčový nemagnet/magnet a válec s dvojitou tyčí

     -- MBK/MDBK: Nerotující válec pístnice, aby se zabránilo kroucení pístnice

     -- -XB6 Vysokoteplotní typ: Pracovní rozsah -20~+150℃

     -- -XC6 Pístní tyč z nerezové oceli: Pro mírně korozivní a vlhké prostředí

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání: Vypočítejte požadovaný tah ze skutečného zatížení, rezerva ≥50% bezpečnostní rezervy. Upřednostněte MBB pro středněrychlostní středně vytíženou obecnou automatizaci.

   2. Potvrzení zdvihu: Přidejte 10~20mm bezpečnostní rezervu k efektivnímu zdvihu. Maximální standardní zdvih 1000 mm, přizpůsobený až do 1500 mm.

   3. Konfigurace přizpůsobení

     -- Detekce polohy: Vyberte si model s vestavěným magnetem MDBB, odpovídající automatickým spínačům M9B/A93.

     -- Montáž: Nožní držák LB pro horizontální těžké zatížení; Příruba FA preferována pro vertikální instalaci.

     -- Speciální podmínky: Zvolte -XB6 pro vysokou teplotu, -XC6 nerezovou tyč pro korozivní prostředí.

Shrnutí jedné věty

     Lehký standardní válec spojovací tyče SOLH MBB odpovídá ISO15552, vybavený nastavitelným vzduchovým polštářem a více způsoby montáže, ideální univerzální lineární pohon pro středně zatěžované vysokofrekvenční automatizační výrobní linky.
