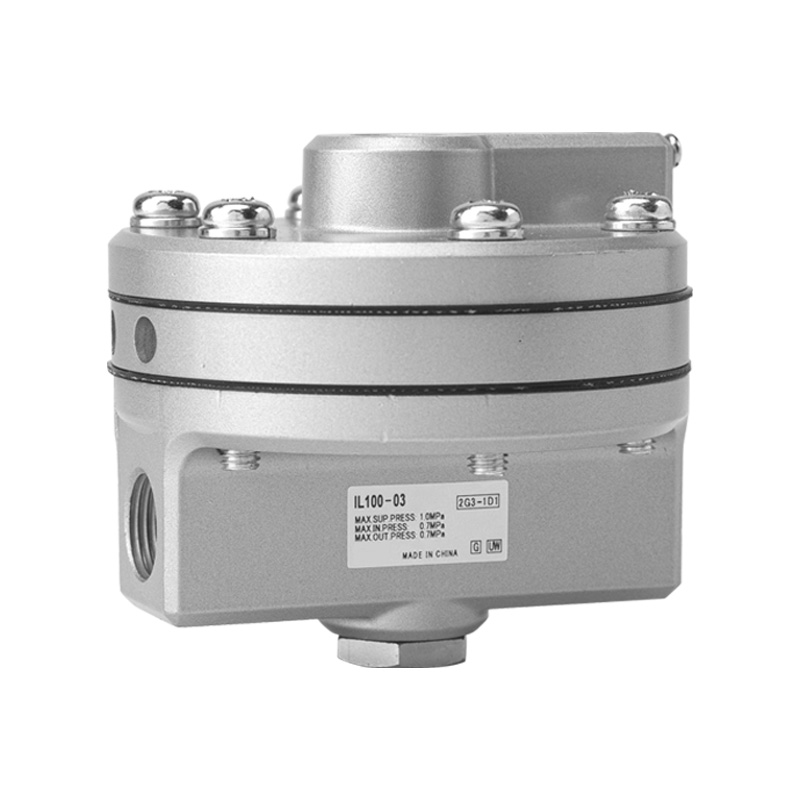

Přesné posilovací relé 1:1 řady IL100 (pneumatický zesilovač)

Značka: SOLH by Richge Technology

Umístění produktu

     Řada IL100 je přesné posilovací relé 1:1 plně zaměnitelné s originálními modely SMC, známé také jako pneumatický zesilovač signálu nebo zesilovač hlasitosti. Jeho hlavní funkcí je převádět řídicí signály s nízkým průtokem na vysokotlaký výstup vzduchu s vysokým průtokem. Efektivně řeší problémy s pomalou odezvou způsobené dlouhými potrubími a velkoobjemovými pneumatickými pohony, vyznačuje se mimořádnou přesností, ultra velkou průtokovou kapacitou a ultra vysokou rychlostí odezvy.

 Základní funkce a pracovní princip

  1. Základní definice

       Pneumatický zesilovač signálu a hlasitosti s přesným sledováním tlaku 1:1 (výstupní tlak se přesně rovná tlaku vstupního signálu).

  2. Operační logika

     --SIG (Signal Port): Přijímá výstup řídicího tlaku s nízkým průtokem z polohovadel nebo regulátorů tlaku

     --SUP (Supply Port): Připojení k hlavnímu přívodu stlačeného vzduchu, max. napájecí tlak 1,0 MPa

     --OUT (Výstupní port): Poskytuje vysoký průtok vzduchu při stejném tlaku pro pohon velkých pohonů

     --EXH (výfukový port): Při poklesu tlaku řídicího signálu rychle vypustí zbytkový vzduch

 3. Základní hodnota

     Udržujte přesný signální tlak a zároveň zesilujte výstupní tok, čímž se výrazně zrychluje pohyb pohonu.

Základní klíčové vlastnosti

   1. Ultra-vysoký průtok a okamžitá odezva

     -- Maximální průtoková kapacita: 6 000 l/min (ANR) při vstupním tlaku 0,7 MPa

     -- Součinitel průtoku Cv = 1,1

     -- Ideální pro dálkové potrubí, válce s velkým průměrem a velké membránové pohony

   2. Vysoce přesné sledování tlaku 1:1

     --Chyba linearity v rozsahu ±1 % plného rozsahu

     --Hystereze ≤ 1 % plného rozsahu

     --Přesná replikace tlaku s nulovým poklesem tlaku a bez dlouhodobého posunu

   3. Možnosti vícenásobného vlákna portu

     --Velikosti portu: 02 (Rc1/4), 03 (Rc3/8)

     --Standardní závit: Rc; volitelný NPT (přípona N), G paralelní závit (přípona F)

     --Čtyři vyhrazené porty: signál SIG, napájení SUP, výstup OUT, výfuk EXH

   4. Široká teplota a speciální vlastní verze

     --Standardní model: -5 ~ +60 ℃

     --Nízkoteplotní verze L: -30 ~ +60℃

     --Vysokoteplotní verze T: -5 ~ +100 ℃

     -- Verze S bez obsahu mědi: Kompatibilní s výrobou polovodičů a vysoce čistým inertním plynem

   5. Odolná kompaktní struktura

     --Hlavní tělo: Hliníková slitina se stříbrným antikorozním nátěrem

     --Čistá hmotnost: 0,56 kg

     --Dva způsoby montáže: Přímá závitová instalace; volitelný kovový montážní držák (přípona B)

Kompletní tabulka technických specifikací

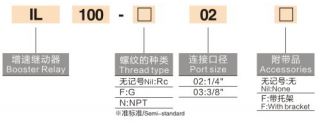

Vysvětlení kódu modelu (IL100-□-□-□-□)

   Příklad: IL100-02-N-L-B

     --IL100: Kód základní řady

     --02 / 03: Velikost portu (1/4" / 3/8")

     --Přípona závitu: N=závit NPT; bez přípony=Rc; Závit F=G

     --Přípona speciální verze: L=nízká teplota; T = vysoká teplota; S = bez mědi

     --B: Vybaveno montážním držákem (bez přípony = bez držáku)

   Běžné standardní modely

     --IL100-02: Port Rc1/4, standardní teplota, bez držáku

     --IL100-03-B: Port Rc3/8, standardní teplota, s montážním držákem

     --IL100-N03-L: závit NPT 3/8, varianta odolná nízkým teplotám

Typické aplikační scénáře

     – Procesní regulační ventily: Pneumatické regulační ventily a membránové pohony, spárované s polohovadly pro zvýšení rychlosti ovládání

     --Vzduchová potrubí na dlouhé vzdálenosti: Eliminujte pomalou odezvu způsobenou dlouhým potrubím mezi vysílači a akčními členy

     – Velkoobjemové pneumatické válce: Mechanické pohony pro zvedání, upínání a velký zdvih

     --Vysoce přesné polohovací smyčky: Pneumatické systémy vyžadující přesné sledování tlaku a rychlou odezvu

     --Polovodičové a vysoce čisté plynové zařízení: Varianta S bez mědi pro čisté procesní prostředí

Shrnutí jedné věty

     Výměnné pomocné relé SOLH IL100 poskytuje přesné sledování tlaku 1:1, maximální průtok 6 000 l/min a ±1 % vysokou linearitu s ultra rychlou odezvou, speciálně navrženo tak, aby eliminovalo pomalé zpoždění aktivace v dlouhých potrubích a velkoobjemových pneumatických systémech.
