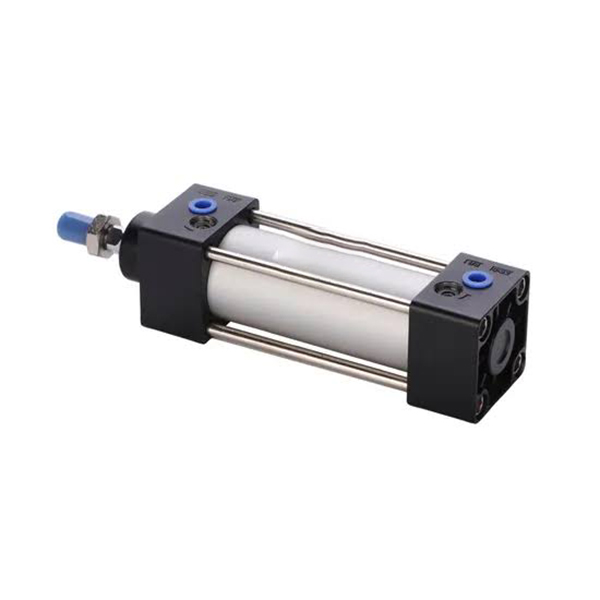

Standardní válec s profilem bez spojovací tyče řady DNC | Vysoce přesný pneumatický válec ISO 15552

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

     Řada SOLH DNC je špičkový dvoučinný standardní pneumatický válec se čtvercovým profilem bez spojovacích tyčí, plně vyhovující mezinárodním normám ISO 15552 (dříve ISO 6431) a VDMA 24562. Vyznačuje se obousměrným PPV nastavitelným vzduchovým odpružením, strukturou profilu s vysokou tuhostí, vynikající odolností proti zkroucení a vychýlení, ultra vysokou přesností opakování polohování a ultra dlouhou životností. Jako běžná modernizovaná náhrada tradičních válců s válcovou tyčí SC se široce používá ve špičkové automatizaci, projektech exportu zařízení a standardních scénářích přizpůsobení rozhraní s přísnými požadavky na přesnost a stabilitu.

  1.1 Globální univerzální standard a silná zaměnitelnost

     Všechny montážní rozměry a specifikace rozhraní jsou vyrobeny v přísném souladu s průmyslovými normami ISO 15552 a VDMA 24562 a jsou celosvětově univerzální. Dosahuje úplné zaměnitelnosti s běžnými mezinárodními značkovými standardními lahvemi, dokonale se shodující s evropským standardním vybavením a podporuje výměnu s nulovými úpravami a sériovou modernizaci automatizovaných výrobních linek.

  1.2 Struktura profilu s vysokou tuhostí bez spojovací tyče

     Použití integrované válcové trubky čtvercového profilu z hliníkové slitiny bez odhalených spojovacích tyčí. Celková konstrukce se může pochlubit vysokou tuhostí, elegantním vzhledem a vynikající odolností proti korozi. Vestavěná standardní magnetická drážka na obou stranách těla válce umožňuje přímou instalaci magnetických spínačů řady SME-8 a SMT-8 bez dalších držáků, realizující přesnou detekci polohy pístu a zpětnou vazbu signálu.

  1.3 Možnosti diverzifikovaného pohybu a speciálních funkcí

     Standardní konfigurace je jednotyčový dvoučinný obousměrný pohon pro univerzální lineární vratný pohyb. Více volitelných speciálních konstrukcí splňuje různé požadavky na pracovní podmínky: S2 konstrukce s dvojitou tyčí pro synchronní provoz a dvojnásobnou stabilitu; Q čtyřhranná pístnice pro přesné polohování proti kroucení; S20 dutá pístnice pro speciální ventilaci a lehké aplikace.

  1.4 Premium PPV nastavitelný vyrovnávací systém

     Vybaveno standardním oboustranným PPV nastavitelným vzduchovým polštářem + elastickou nárazníkovou podložkou. Zdvih tlumiče se zvyšuje s velikostí vrtání válce, což účinně snižuje rázy a hluk během vysokorychlostního a vysoce zatěžovaného provozu. Zajišťuje ultrastabilní pohyb válce, zabraňuje poškození kolize na konci a výrazně zlepšuje provozní stabilitu zařízení a životnost součástí.

  1.5 Těsnicí systém s nízkým třením a dlouhou životností

     Přijetí obousměrného kompozitního těsnění typu Y s vestavěnou kompenzační strukturou pro skladování oleje. Vyznačuje se ultra nízkým startovacím tlakem 0,06 MPa, stabilním provozem s nízkým třením a vynikající odolností proti opotřebení. Podporuje bezolejový provoz údržby s kumulativním provozním zdvihem až 4000 km, účinně snižuje pozdější náklady na údržbu a přizpůsobuje se dlouhodobým vysokofrekvenčním nepřetržitým pracovním podmínkám.

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

 1. Typická struktura modelu: DNC-50-200-PPV-A-Q

 2. Standardní příklad objednávky

     • Standardní univerzální model: DNC-63-150-PPV-A (vrtání 63 mm, zdvih 150 mm, oboustranný nastavitelný vzduchový nárazník, vestavěný magnetický kroužek)

3. Základní technické parametry (standardní typ)

4. Teoretická referenční tabulka tahu a tahu 0,6 MPa (jedna tyč)

Poznámka: Bezpečnostní faktor výběru musí být ≥2; zvětšete velikost otvoru o 1~2 stupně nebo přidejte vodicí mechanismus pro excentrické zatížení a konzolové pracovní podmínky.

5. Montážní příslušenství a odvozené modely

 5.1 Univerzální standardní montážní typy ISO 15552

     • FA/FB (přední/zadní příruba): Vertikální pevná montáž pro stabilní polohování těžkého nákladu

     • CA/CB (jednoduchá/dvojitá vidlice): Sklopná otočná montáž pro spojovací a překlápěcí mechanismy

     • LB (nožní držák): Horizontální upevnění základny pro stabilní lineární provoz

     • TC (Trunnion Mount): Středové otočné upevnění pro flexibilní pracovní podmínky

     • L (boční montáž): Boční pevná instalace pro úzké uspořádání prostoru

     Veškeré příslušenství je plně zaměnitelné s válci SI, SE, DSBA a dalšími standardními válci ISO, které se vyznačují vysokou všestranností a snadnou výměnou.

  5.2 Hlavní derivátová řada

     • DNCB: Základní standardní model, univerzální pro konvenční automatizační scénáře

     • DNC-KP: S upínací jednotkou, libovolnou polohovou aretací pro bezpečné udržování tlaku a pracovní podmínky proti přesazení

     • DNC-EL: Koncové mechanické zamykání, spolehlivé zamykání při plně vysunuté/zatažené poloze

     • DNC-Q: Čtvercová pístnice proti zkroucení, přesnost proti otáčení až ±0,1° pro vysoce přesné polohování

     • DNC-S2: Konstrukce s dvojitou pístnicí, obousměrný synchronní pohyb s vynikající stabilitou

     • DNC-V: Integrovaný solenoidový ventil, integrovaná konstrukce ventil-válec, prostorově úsporné a zjednodušené potrubí

6. Aplikační scénáře a porovnání výběru DNC vs

  Scénáře výběru priority pro řadu DNC

     • Exportní zařízení a evropské standardní projekty vyžadující zaměnitelnost rozhraní podle normy ISO

     • Scénáře vysokorychlostního provozu s dlouhým cyklem s extrémně dlouhou životností a nízkou údržbou (kumulativní zdvih až 4000 km)

     • Kompaktní uspořádání zařízení vyžadující elegantní vzhled bez spojovacích tyčí a instalaci více válců vedle sebe

     • Vysoce přesné polohování, ochrana proti zkroucení a tlumič nárazů pro velké zatížení vyžadující pracovní podmínky

     • Špičkový automatizační průmysl včetně automobilového průmyslu, elektroniky, balení a vybavení obráběcích strojů

7. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr vývrtu: Potvrďte velikost otvoru podle skutečného horizontálního/vertikálního tahu a zatížení, rezervujte více než 50% bezpečnostní rezervu; zvětšit 1~2 stupně vrtání nebo přidat vodicí konstrukci pro excentrické zatížení a podmínky konzoly.

     2. Výběr tahu: Skutečný pracovní zdvih plus bezpečnostní rezerva 20~50 mm; maximální volitelný zdvih až 2000 mm.

     3. Funkční konfigurace: Standardně vybaveno PPV nastavitelným nárazníkem + A magnetickým kroužkem; zvolte Q pro požadavek proti rotaci, S2 pro požadavek na dvojitou tyč, KP/EL pro požadavek na zajištění a bezpečnostní polohování.

Shrnutí jedné věty

     Profilový válec SOLH DNC ISO 15552 bez spojovací tyče se vyznačuje vysokou tuhostí, ultra vysokou přesností opakování, nastavitelným vzduchovým tlumičem, dlouhou životností a diverzifikovanými funkcemi odvození a slouží jako špičkové univerzální standardní řešení válce pro vysoce přesné, exportní a automatizované zařízení s dlouhou životností.
