Standardní válec s volným profilem spojovací tyče řady SI | Pneumatický válec ISO 15552

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

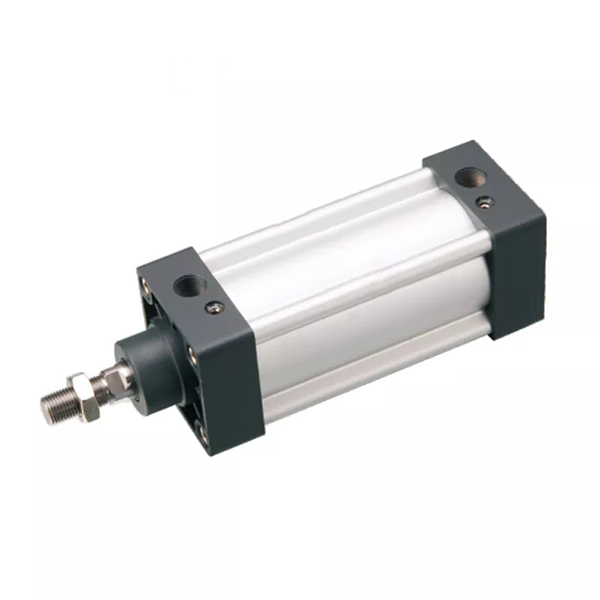

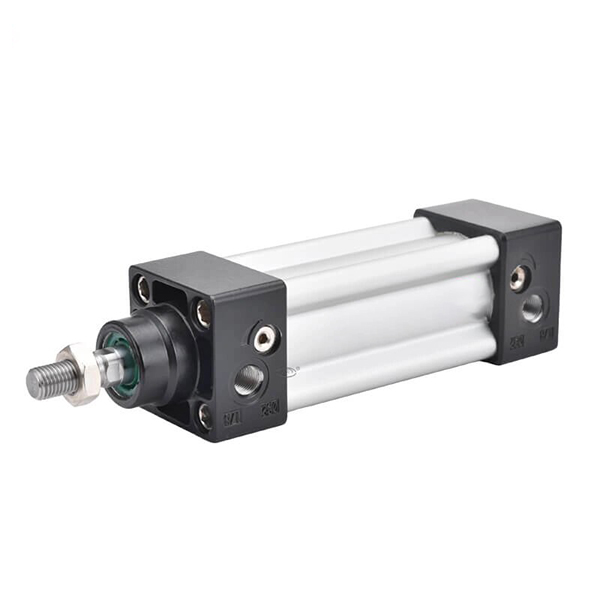

     Řada SOLH SI je vysoce přesný dvoučinný standardní válec plně vyhovujícíISO 15552 (dříve ISO 6431 / VDMA 24562) mezinárodní standardy, porovnány s řadou Festo DNC. Je vybaven hvězdicovou válcovou trubkou ve tvaru hvězdy bez spojovacích tyčí, neobsahuje žádné odkryté spojovací tyče, vestavěné drážky pro magnetické spínače, oboustranně nastavitelný vzduchový nárazník a plnou kompatibilitu příslušenství ISO. Díky vynikající tuhosti, odolnosti proti zkroucení, dlouhé životnosti a čistému vzhledu slouží jako hlavní válec střední třídy podle normy ISO, který nahrazuje tradiční válce SC se spojovací tyčí, dokonale vhodný pro exportní zařízení a standardizované automatizované stroje.

  1.1 Standardní kompatibilita

     Plně odpovídá průmyslovým normám ISO 15552 a VDMA 24562. Všechny montážní rozměry, rozhraní a příslušenství jsou zcela zaměnitelné s globálními běžnými cylindry ISO, jako jsou DNC, SE a DSBA, což podporuje výměnu bez úprav a standardizovanou dávkovou montáž.

  1.2 Optimalizovaná struktura profilu

     Přijímá integrovanou válcovou trubku z hliníkové slitiny ve tvaru hvězdy bez obnažených spojovacích tyčí. Celková konstrukce poskytuje vysokou tuhost, vynikající odolnost proti zkroucení, elegantní vzhled a odolnost proti korozi. Vyhrazené standardní drážky pro magnetické spínače na obou stranách umožňují přímou instalaci snímačů řady CMSE, DMSE a CS1 bez dalších držáků.

  1.3 Diverzifikovaný pohyb a funkční deriváty

     • Standard SI: Jednotyčový dvojčinný vratný pohyb, univerzální standardní model pro většinu automatizovaných scénářů

     • Dvojitá tyč SID: Dvojitý výstup tyče, realizující synchronní chod a zvýšenou stabilitu proti zkroucení

     • SIJ Nastavitelný zdvih: Dvojitá struktura s nastavitelnými koncovými maticemi pro přesné jemné doladění zdvihu

     • Uzamykatelný typ SIL: Vybaveno koncovou nebo libovolnou aretací polohy pro bezpečné udržení tlaku a fixaci polohy

     • Typ s integrovaným ventilem SIF: Integrovaný solenoidový ventil řady 4M, integrovaný design ventil-válec pro úsporu místa při instalaci

     • Anti-torzní typ SIQ: Čtvercová konstrukce pístnice pro ultra vysokou přesnost polohování proti zkroucení

  1.4 Vysoce výkonný systém vyrovnávací paměti

     Standardně vybavenoboustranně nastavitelný vzduchový tlumič + PPV elastický polštář. Zdvih tlumiče se zvyšuje úměrně s vrtáním válce, účinně snižuje rázy a hluk během vysokorychlostního a vysoce zatěžovaného provozu a zajišťuje stabilní cyklický pohyb s nízkými vibracemi.

  1.5 Odolné těsnění a konfigurace materiálu

     Přijímá dvojitou jednosměrnou kompenzační těsnící strukturu ve tvaru Y, vyznačující se ultranízkým startovacím tlakem (0,1 MPa), stabilním bezolejovým provozem a prodlouženou životností. Pístní tyč je vyrobena z oceli 45# s tvrdým chromováním, která poskytuje vynikající odolnost proti opotřebení, odolnost proti korozi a strukturální stabilitu.

  1.6 Konfigurace magnetické indukce

     Podporuje vestavěný magnetický kroužek (konfigurace -S) jako standard, kompatibilní s magnetickými spínači řady AirTAC CMSE, DMSE, CS1-B/F/U, dosahující detekce polohy pístu v reálném čase a automatizovaného propojení signálu.

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

  1. Typický kód modelu: SI 50×150-S-FA

 2. Vysvětlení kódu odvozené řady

     • SID: Dvojčinný dvoučinný výstup na tyči pro synchronní provoz a ochranu proti zkroucení

     • SIJ: Typ s nastavitelným zdvihem se dvěma tyčemi s jemně dolaďovacími maticemi pro flexibilní kalibraci zdvihu

     • SIL: Uzamykatelný typ s koncovou polohou nebo aretací v libovolné poloze pro bezpečné polohování

     • SIF: Integrovaný typ solenoidového ventilu, integrovaná struktura ventil-válec pro úsporu místa

  3. Příklad standardní objednávky

     SI 63×200-S: vrtání 63 mm, zdvih 200 mm, s magnetickým kroužkem, standardní nastavitelný vzduchový nárazník

3. Základní technické parametry (standardní typ)

4. 0,6MPa teoretický graf tahu a tahu (jedna tyč, bezpečnostní faktor ≥2)

5. Montážní příslušenství a odvozené modely

  5.1 Standardní univerzální typy montáže ISO (plně zaměnitelné s DNC/SE)

     • FA/FB: Montáž přední příruby / zadní příruby pro pevnou pevnou instalaci

     • CA/CB: Jednoduchá vidlicová / Dvojitá vidlicová montáž pro ovládání otočného závěsu

     • LB: Montáž nožního držáku pro boční pevnou instalaci

     • TC/TCM: Čep / Magnetická montáž na čep pro střední polohování

     • L: Boční montáž pro kompaktní uspořádání prostoru

     Univerzální příslušenství: I/Y/U/F klouby, plovoucí klouby, ložiska na konci tyče, plně kompatibilní se všemi válci podle normy ISO 15552.

  5.2 Výhody základní řady derivátů

     • Dvojitá tyč SID: Dvoukoncový synchronní výstup, zvýšená strukturální stabilita a schopnost proti vychýlení

     • SIJ Nastavitelný zdvih: Flexibilní jemné doladění zdvihu pro přizpůsobení požadavkům na různé pracovní zdvihy

     • Uzamykatelný typ SIL: Spolehlivé zajištění a udržování tlaku, aby se zabránilo odchylce polohy při vypnutí nebo změně zatížení

     • Typ s integrovaným ventilem SIF: Konstrukce integrovaného solenoidového ventilu, zjednodušený vzduchový okruh, snížený instalační prostor a náklady na montáž

     • Anti-torzní typ SIQ: Speciální konstrukce čtvercové pístnice pro vysoce přesné polohování proti zkroucení

6. Aplikační scénáře a srovnání výběru (SI vs. SC vs DNC)

  6.1 Scénáře prioritních aplikací pro řadu SI

     • Exportní zařízení a evropské standardní automatizované stroje vyžadující zaměnitelnost rozhraní ISO 15552

     • Automatizované výrobní linky vyžadující čistý vzhled bez spojovacích tyčí a kompaktní instalaci vedle sebe

     • Pracovní podmínky vyžadující vyšší tuhost, odolnost proti zkroucení a delší životnost než u válců SC, s lepšími náklady než u válců DNC

     • Univerzální scénáře automatizace lineárního tlačení, lisování, polohování, manipulace, montáže, balení a obráběcích strojů

  6.2 Porovnání základních modelů

7. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr velikosti vrtání: Vyberte průměr vrtání podle aktuálního horizontálního/vertikálního zatížení a požadovaného tahu, rezerva není menší než 50% bezpečnostní rezerva; upgrade 1~2 velikosti vrtání pro excentrické zatížení a konzolové pracovní podmínky.

     2. Výběr tahu: Přidejte 20~50mm bezpečnostní rezervu na základě skutečného pracovního zdvihu; maximální konfigurovatelný zdvih až 2000 mm.

     3. Funkční konfigurace: Standardní konfigurace s -S magnetickým kroužkem + PPV nastavitelný vzduchový nárazník; vyberte SID pro dvojitou tyč, SIJ pro nastavitelný zdvih, SIL pro blokovací funkci a FA/FB/CA/CB/LB/TC pro odpovídající způsoby montáže.

Shrnutí jedné věty

     Standardní válec bez spojovací tyče ISO 15552 řady SOLH SI se vyznačuje integrovanou strukturou profilu, vysokou tuhostí, nastavitelným vzduchovým tlumičem a plnou univerzální zaměnitelností, což je cenově výhodná náhrada střední třídy za tradiční válce SC a importované DNC válce, široce použitelná pro standardizovaná a exportní automatizovaná zařízení.
