Značka: SOLH by Richge Technology
Řada SOLH HFY je kompaktní kyvné chapadlo ve tvaru Y poháněné jedním pístem a otočným pákovým mechanismem, přímá alternativa k SMC MHC2. Základní charakteristiky: zesílení točivého momentu páky pro silnou upínací sílu, velký úhel otevření, štíhlé tělo pro těsný instalační prostor. Ideální pro kulaté, zakřivené a nepravidelné malé součástky, široce používané v elektronice, hardwaru, plastových dílech a montážních stanicích pro lehkou výrobu.
1. Převodovka: Jeden píst tlačí sestavu otočné páky a převádí lineární pohyb na kyvný pohyb typu Y. Struktura páky zesiluje výstupní krouticí moment pro silné upnutí.
2. Provozní režimy
-- HFY: Dvojčinný (standardní) – obousměrné ovládání vzduchu pro otevírání a zavírání
-- HFTY: Jednočinné normálně otevřené – svorky přívodu vzduchu; pružina se automaticky otevře po ztrátě tlaku
3. Úhel výkyvu: Max otevření +30°, překlopení -10°, celkový efektivní výkyv cca. 40°, poskytuje dostatečnou otevírací vůli pro vychystávání dílů.
4. Konstrukce: Tělo z tvrdého eloxovaného hliníku, vysoce pevné čelisti, vestavěný magnetický kroužek. Tři montážní plochy (spodní / boční / zadní). Integrované nastavitelné škrticí ventily pro nezávislé ovládání rychlosti.
5. Přesnost polohy: Přesnost opakování polohy ±0,02 mm, stabilní pro přesné vychystávání v lehkém provozu.

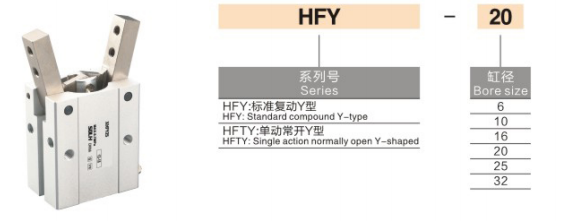

1. Příklad modelu：HFY20-M9BW
|
Segment |
Kód |
Definice |
| HFY / HFTY |
Kód řady HF |
Y = Dvojčinný Y výkyvný chapač HFTY = Jednočinné normálně otevřené |
|
20 |
Velikost otvoru (mm) |
6,10,16,20,25,32 |
| -M9B |
Magnetický spínač |
M9B (NPN) / M9N (PNP) W=1m kabelu; L=3m kabel |
| Vlastní přípona |
Volitelný upgrade |
-X Prodloužená čelist -J Prachotěsný kryt |
2. Standardní reference objednávky
HFY25-M9BW Bore 25, dvojčinný, osazený magnetickým spínačem M9BW (1m kabel).
|
Položka parametru |
Standardní specifikace |
| Konfigurace čelistí |
2 čelisti, otočný výkyvný pohyb typu Y |
| Provozní režim |
HFY dvojčinné; HFTY Jednočinný Č |
| Provozní tlak |
HFY: 0,15 ~ 0,7 MPa HFTY:0,25~0,7MPa (Optimální:0,5MPa) |
| Důkazný tlak |
1,0 MPa |
| Okolní teplota |
-20 ~ +70 ℃ (žádná námraza uvnitř potrubí) |
| Opakujte přesnost polohy |
±0,02 mm |
| Maximální provozní frekvence |
180 cyklů za minutu |
| Závit pro vzduchový port |
Vrtání 6: M3×0,5 Vrtání 10~32: M5×0,8 |
| Mazání |
Bezolejové, čelisti předem naplněné tukem s dlouhou životností |
| Montáž spínače |
Oboustranné kruhové drážky, kompatibilní s CMSH / DS1-G |
| Možnosti montáže |
Spodní, boční a zadní třípovrchová montáž |
|
Vrtání (mm) |
Model |
Swing Angle Open/Close |
Upínací moment (N・cm) |
Maximální prodloužení čelisti (mm) |
Čistá hmotnost (g) |
|
6 |
HFY6 |
30°/-10° |
10 |
30 |
45 |
|
10 |
HFY10 |
30°/-10° |
32 |
30 |
90 |
|
16 |
HFY16 |
30°/-10° |
75 |
40 |
175 |
|
20 |
HFY20 |
30°/-10° |
125 |
60 |
310 |
|
25 |
HFY25 |
30°/-10° |
210 |
70 |
520 |
|
32 |
HFY32 |
30°/-10° |
350 |
85 |
890 |
⚠️ Důležitá poznámka: Upínací moment klesá s rostoucí délkou prodloužení čelisti. Bezpečnostní faktor ≥1,5 musí být při výpočtu zatížení rezervován.
✅ Upřednostňujte HFY, pokud:
-- Obrobky jsou kulaté, obloukovité nebo nepravidelné miniaturní součástky (elektronické terminály, malá plastová pouzdra)
-- Vyžaduje relativně velký úhel otevření (~40°) v rámci omezené instalační obálky
-- Výškově/šířkově omezené uspořádání zařízení; Swing struktura Y šetří více místa než paralelní chapadla
-- Nízká zátěž ≤ 5 kg, vysokofrekvenční cyklování, vyžaduje nákladově efektivní pohon
-- Potřebujete flexibilní třípovrchovou montáž pro kompaktní zakázkové nástroje
|

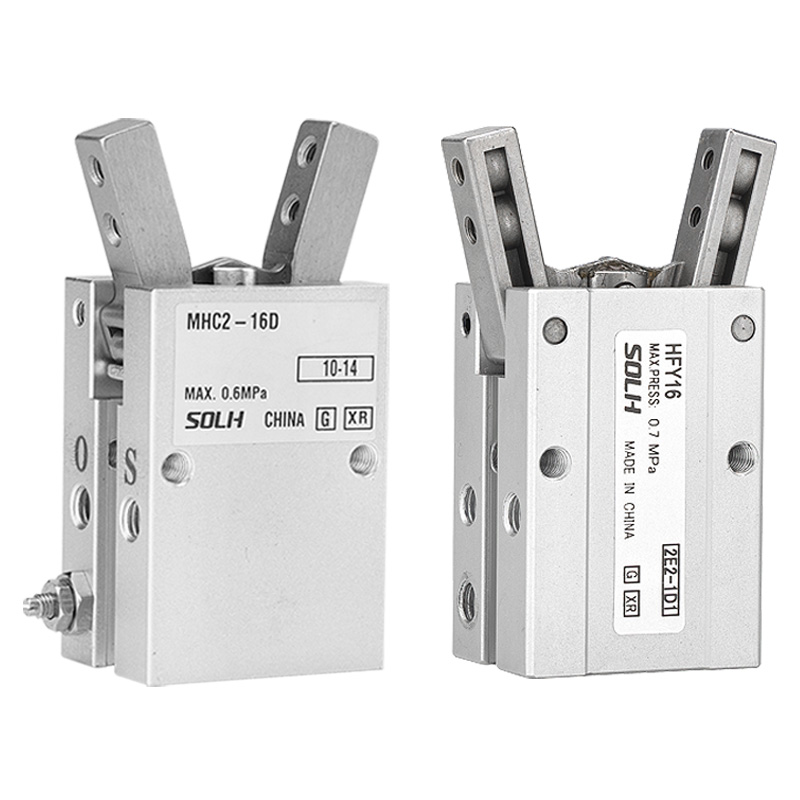

Porovnávací položka |
Řada HFY |
MHC2 (originál SMC) |
| Přenos |
Jednopíst + otočná páka |
Vačka + kolébková páka |
| Akční verze |
Dvojčinný / Jednočinný NO |
Dvojčinný / Jednočinný NC |
| Swing Range |
+30°/-10° (celkem ~40°) |
+45°/-15° (celkem ~60°) |
| Upínací moment |
10 ~ 350 N・cm |
15 ~ 420 N・cm |
| Rozsah vrtání |
6/10/16/20/25/32 |
6/10/16/20/25/32 |
| Montážní plochy |
Tři strany (spodní/boční/zadní) |
Dvě strany (spodní/boční) |
| Úroveň nákladů |
Domácí alternativa s vysokým výkonem |
Vysoká dovozní cena |
| Zaměnitelnost |
Podobný montážní rozměr, mírně nižší kroutící moment |
Standardní originální specifikace s větším úhlem otevření |
1. Výběr otvoru na základě hmotnosti obrobku a prodloužení čelisti
-- Nízká zátěž ≤ 1 kg → ø6/10; Střední zatížení 1~5kg → ø16~32
2. Volba provozního režimu
-- Všeobecná kontinuální výroba → HFY dvojčinná
-- Vyžaduje automatické otevření po výpadku proudu → HFTY jednočinné NO
3. Uspořádání montáže
-- Preferována výchozí spodní montáž; boční držák pro úzkou šířku; zadní držák pro předávací stanice montážní linky
4. Nastavení rychlosti
-- Využijte vestavěné nastavitelné škrticí ventily pro ovládání rychlosti otáčení a zabránění nárazu na obrobek
5. Zpětná vazba polohy
- Nainstalujte magnetické spínače CMSH / DS1-G na dvojité drážky pro detekci plně otevřeného a zavřeného stavu
SOLH HFY Pneumatický uchopovač s otočným čepem Y typu Y využívá jednopístovou pákovou konstrukci zesílení točivého momentu, je k dispozici v dvojčinném HFY a jednočinném NO HFTY, montáž na tři povrchy s vestavěným škrticím ventilem a štěrbinou magnetického spínače, cenově výhodná alternativa k MHC2 pro kulaté a nepravidelné vysokofrekvenční lehké vychystávání malých dílů v 3C, hardware a plastové automatizační zařízení.
