Mechanický paralelní styl řady HFP

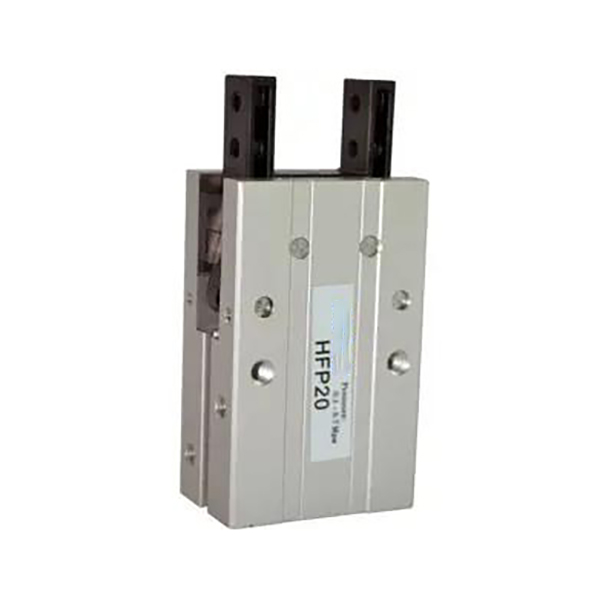

Ekonomické paralelní pneumatické chapadlo řady HFP s pákou

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH HFP využívá mechanický pákový převod pro 2-čelisťové paralelní otevírání a zavírání. Hlavní přednosti: jednoduchý pákový mechanismus s konkurenceschopnou cenou, stabilní upínací výkon, třístranná univerzální montáž, továrně předinstalovaný magnet a dlouhá životnost odolná proti opotřebení. Jedná se o hlavní ekonomické řešení paralelního chapadla pro vysokofrekvenční nakládání/vykládání s nízkou zátěží a nákladově citlivé automatizované stanice.

Základní struktura a provozní funkce

     -- Pracovní princip: Píst tlačí sestavu páky pro pohon dvou čelistí pro paralelní pohyb. Čistý mechanický pákový pohon, méně součástí, nízké náklady na údržbu.

     -- Sílová charakteristika: Čelisti se sevřou, když se píst vysouvá a uvolňují, když se zasouvá. Upínací síla je o 20%~30% vyšší než otevírací síla pro bezpečnější držení obrobku.

     -- Stabilita a přesnost: Velká kontaktní plocha mezi čelistmi a hlavním tělem snižuje otřesy a zlepšuje přesnost upnutí. Kovové oddělovací desky izolují třecí plochy, čímž snižují otěr a prodlužují životnost.

     -- Flexibilní montáž: Tři montážní plochy (boční / spodní / zadní). Integrované drážky senzoru podporují přímou instalaci magnetického spínače bez dalších držáků.

     -- Materiál a odolnost: Tělo z tvrdého eloxovaného hliníku, části páky odolné proti opotřebení a čelisti z nerezové oceli. Životnost mechanického cyklu ≥5 milionkrát, vhodná pro nepřetržitý vysokofrekvenční automatizační provoz.

Kompletní pravidlo kódování modelu

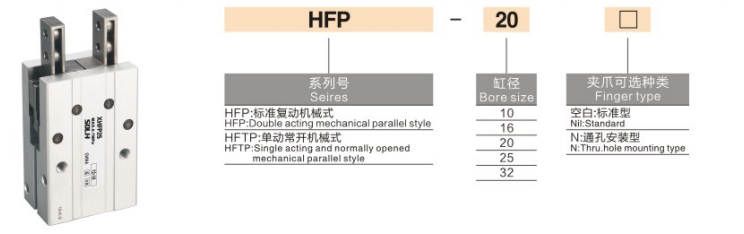

  1. Příklad modelu：HFP20+2CS1-G

 2. Referenční příklady standardních objednávek

     -- HFP16：Vrt 16, dvoučinný základní model bez spínače

     -- HFP25N：Vrt 25, verze pro montáž do průchozího otvoru

     -- HFP32+2CS1-G：Bore 32, vybavený dvěma magnetickými spínači CS1-G

Univerzální základní technické specifikace (dvojité působení @ 0,5 MPa)

Hlavní konkurenční výhody

   1. Vynikající poměr ceny a výkonu páky

     -- Jednoduchý mechanický převod snižuje počet dílů. Výkon se blíží špičkovým paralelním chapadlům, zatímco cena dosahuje pouze 1/2~2/3 modelů typu vodicích lišt.

   2. Vyšší upínací síla zvyšuje bezpečnost

     -- Upínací síla při vysouvání je o 20 % ~ 30 % větší než uvolňovací síla, což snižuje riziko sklouznutí obrobku při nízké zátěži.

   3.Třísměrná univerzální montáž

     -- Montážní otvory dostupné na boční, spodní a zadní straně, podporují horizontální, vertikální a boční montáž pro snadné uvedení do provozu na místě.

   4. Vestavěný magnet, připravený k instalaci senzoru

     -- Standardně integrovaný permanentní magnet. Tělo vyhrazené kluzné drážky pro přepínače CS1-G; nejsou potřeba žádné další montážní držáky.

   5. Konstrukce odolná proti opotřebení pro vysokocyklový provoz

     -- Kovové antifrikční separátory snižují otěr součástí a zajišťují dlouhou životnost pro nepřetržité automatizované výrobní linky.

Montážní formy a typické průmyslové aplikace

   1. Možnosti montáže

     -- Boční montáž: Horizontální upínání pro nakládání/vykládání montážní linky

     -- Spodní montáž: Vertikální zvedání pro vstřikování a uchopení obráběcím strojem

     -- Zadní montáž: Boční uchycení pro stísněné úzké stanice

   3. Typické aplikační scénáře

     -- 3C & Electronics: Uchopení miniaturních plastových součástek, hardwarových částí a krytů baterií

     -- Automotive Components: Transfer malých lisovacích dílů, pryžových prvků a obložení interiéru

     -- Balení a logistika: Vychystávání malých kartonů, plastových sáčků a miniaturních palet

     -- Obecná automatizace: Upínání polohování stanice a manipulace s vysokofrekvenčním vratným pohybem

Porovnání výběru: HFP páka VS HFY Pivot VS MHZ2 Lineární vodicí chapadlo

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr otvoru na základě hmotnosti obrobku

     -- 10 ≤ 1 kg; 16 = 1 ~ 2 kg; 20 = 2 ~ 3 kg; 25 = 3 ~ 5 kg; 32 = 5 ~ 8 kg. Rezerva ≥30% bezpečnostní rezerva.

   2. Ověření zdvihu

     -- Zajistěte zdvih čelistí ≥ vnější rozměr obrobku plus minimální vůli 2 mm, aby se zabránilo mechanickému rušení.

   3. Přizpůsobení konfigurace

     - Automatické blokování signálu: Vybavte dva magnetické spínače CS1-G pro detekci otevřeného a zavřeného stavu.

     -- Uspořádání omezeného vybavení: HFP třístranná montáž poskytuje flexibilní řešení instalace.

Shrnutí jedné věty

     Ekonomické paralelní pneumatické chapadlo pákového typu SOLH HFP se vyznačuje mechanickým pákovým pohonem s vyšší upínací silou, třístranným univerzálním upevněním a vestavěným magnetickým kroužkem, ideální levné řešení uchopení lehkého a středního zatížení pro vysokofrekvenční 3C, balicí a obecné automatizované manipulační stanice citlivé na náklady.
