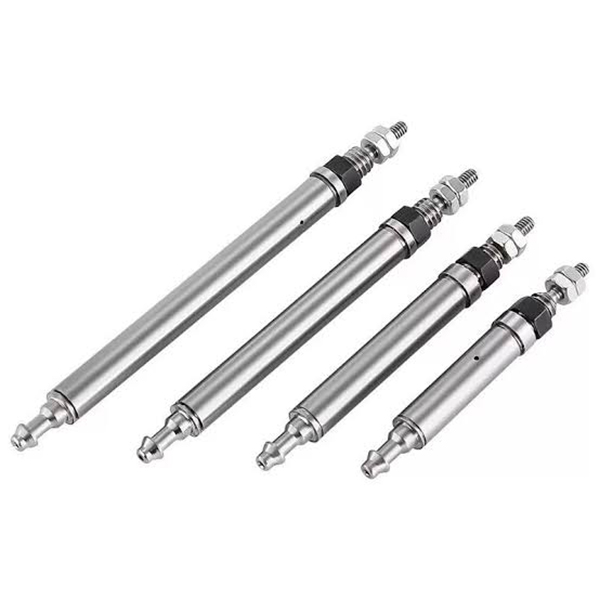

Miniaturní kolíkový válec řady CJ1 (ultra-malý mikrovzduchový válec φ2,5 / φ4 mm)

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH CJ1 jsou ultraminiaturní jedno/dvoučinné válce kolíkového typu. Hlavní přednosti: ultra kompaktní, malý obrys, lehká konstrukce, nízký výstupní tah a rychlá odezva. Navrženo pro přesnou jízdu ve stísněném prostoru, mikrozátěžové úkoly push & pull, miniaturní stanice pro elektroniku a 3C automatizaci. Jedná se o hlavní pohon pro mikroautomatizační aplikace.

Základní struktura a konstrukční prvky

     -- Typy pohonu: Jednočinný (vratná pružina) & Dvojčinný. Možnosti vrtání: φ2,5 (výhradně jednočinné); φ4 (k dispozici pro jednočinné / dvojčinné).

     -- Konstrukční charakteristika: Kulaté tělo, štíhlá čepová pístnice, bez vestavěného polštáře, základní montáž na koncový závit. Vnější průměr těla modelu φ4 pouze 4 mm, čistá hmotnost pouhých několika gramů.

     -- Dynamický výkon: Struktura bez polštářů umožňuje rychlou odezvu pístu. Pracovní rychlost: 50~500mm/s, vhodné pro vysokofrekvenční pohyby s krátkým zdvihem.

     -- Materiál a těsnění: Tělo z tvrdého eloxovaného hliníku, součásti těsnění NBR, design bez oleje, kompatibilní s čistým nebo mírně zaolejovaným prostředím dílen.

     -- Flexibilní instalace: Základní verze se závity na obou koncích pro axiální fixaci. Orientaci portu na hlavě na straně tyče lze upravit o ±90°, což je vhodné pro vedení hadiček ve stísněných uspořádáních.

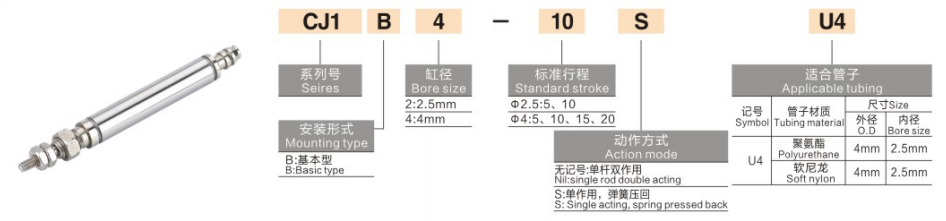

Kompletní pravidlo kódování modelu

   1. Příklad modelu：CJ1B4-10SU4

   2. Referenční příklady standardních objednávek

     -- CJ1B2-10SU4：Vrtání 2,5, zdvih 10, jednočinná vratná pružina

     -- CJ1B4-15U4：Vrt 4, zdvih 15, dvojčinný

     -- CJ1B4-5SU4：Vrtání 4, zdvih 5, jednočinná vratná pružina

Univerzální jádro technické specifikace (0,5 MPa napájecí tlak)

Hlavní konkurenční výhody

   1. Ultra-miniaturní půdorys pro malý instalační prostor

     - Minimální vrtání φ2,5, vnější průměr těla φ4, hmotnost pouze 2~3,5g, snadno integrovatelné do ultrakompaktních uspořádání zařízení.

   2. Přesné lineární řízení s nízkým tahem

     -- Rozsah výstupního tahu 0,64 ~ 6,3 N @ 0,5 MPa, ideální pro mikrozátěže ≤ 100 g, zabraňuje poškození jemných malých obrobků nárazem.

   3. Vysokofrekvenční rychlá odezva

     - Konstrukce bez polštářů poskytuje rychlé ovládání, podporuje ≥300 cyklů za minutu s krátkým zdvihem pro zvýšení efektivity výroby.

   4. Bezolejový provoz a dlouhá životnost

     -- Těsnicí systém NBR podporuje stlačený vzduch bez oleje pro čisté výrobní prostředí; mechanická životnost ≥3 miliony cyklů.

   5. Nastavitelný směr portu a jednoduchá montáž

     -- Vzduchový port na straně tyče otočný o ±90°. Dvoukoncové vnější závity umožňují přímé axiální zajištění bez dalších montážních držáků, což zjednodušuje uvedení do provozu na místě.

Možnosti montáže a typické průmyslové aplikace

   1. Montážní formuláře

     -- Montáž s axiálním závitem: Přímo našroubujte oba konce na zařízení pro přímý push-pull pohyb

     -- Montáž bočního držáku: Volitelný miniaturní držák pro boční instalaci, vhodný pro kyvné nebo boční řízení

   2. Typické aplikační scénáře

     -- 3C & Electronics: Testování odolnosti mobilních tlačítek, upínání mikroplastových dílů, vyhazování třísek a polohování

     -- Přesné vybavení: Přepínání mini ventilů, polohování optických vláken, mechanismy jemného nastavení

     -- Obecná automatizace: Vkládání/vykládání mikrosoučástek, lehké odlupování štítků, ovládání miniaturního přípravku

     -- Lékařské vybavení: Teleskopický pohyb malých nástrojů, mikrokapalinový pohon, přesné polohovací sestavy

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání na základě užitečného zatížení

     -- φ2,5 pro zátěž ≤50g；φ4 pro zátěž 50~100g. Rezerva minimálně 50% bezpečnostní rezervy kvůli nízkým charakteristikám tahu.

   2. Potvrzení tahu

     -- Vyberte zdvih podle požadované vzdálenosti; upřednostněte kratší zdvihy pro stabilní vysokofrekvenční provoz.

   3. Výběr režimu akce

     -- Jednočinný (s příponou S): Jednosměrný tlak/tah s pružinovým resetem pro bezpečnostní design proti výpadku proudu

     -- Dvojčinné: Obousměrné přesné lineární řízení bez vratné pružiny

Shrnutí jedné věty

     Ultraminiaturní kolíkový pneumatický válec SOLH CJ1 je k dispozici ve variantách s jednoduchou pružinou a dvojčinných variantách s vrtáním φ2,5 / φ4, ultralehkým kompaktním designem a nastavitelným směrem vzduchového otvoru, poskytující přesný mikrolineární pohyb s nízkým tahem, široce používaný pro 3C testování, přesné přístroje a lékařské miniaturní automatizační zařízení.
