Paralelní pneumatický chapač řady HFZ s lineárním vedením

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH HFZ je vysoce tuhá paralelní chapadla vybavená integrovaným válečkovým/kulovým lineárním vedením, poháněným duálním pístem a synchronním mechanismem hřeben & pastorek. Plně zaměnitelné s řadou SMC MHZ2.

     K dispozici jsou tři varianty provozu:

     -- HFZ: Dvojčinný standardní typ

     -- HFSZ: Jednočinný normálně zavřený (pružinová svorka, držení při vypnutí)

     -- HFTZ: Jednočinné normálně otevřené (pružinové uvolnění, vypnutí při otevřeném stavu) Vhodné pro obecné lehké a středně těžké přesné upínání, automatizovanou montáž a aplikace koncových efektorů robotů.

Základní struktura a provozní princip

  1. Převodovka: synchronní pohon se dvěma písty + hřebenem a pastorkem. Dvě čelisti udržují dokonalý paralelní pohyb bez odsazení nebo vychýlení.

  2. Vodicí systém: Integrované válečkové / kuličkové lineární vedení s vodicími kolíky na spodní straně, aby se zabránilo posunu. Vynikající tuhost, vysoká přesnost opakování a silná odolnost vůči offsetovému zatížení.

  3. Provozní režimy

     -- HFZ Double Acting: Přívod vzduchu pro otevřenou / zavřenou, univerzální kontinuální výrobu

     -- HFSZ Single Acting NC: Přívod vzduchu otevírá čelisti; pružinové svorky při odpojení vzduchu (přidržení obrobku bez napájení)

     -- HFTZ Single Acting NO: Přívod vzduchu uzavírá čelisti; pružina se otevře při přerušení přívodu vzduchu (automatické uvolnění napájení)

  4. Konstrukce: Tělo z hliníkové slitiny, čelisti z nerezové oceli, vestavěný magnetický kroužek. Oboustranné drážky pro magnetické spínače; více montážních ploch: spodní / boční / průchozí otvor.

  5. Přesnost polohy: ±0,01 mm (vrtání 6~25); ±0,02 mm (vrtání 32~40), stabilní při vysokofrekvenčním cyklování.

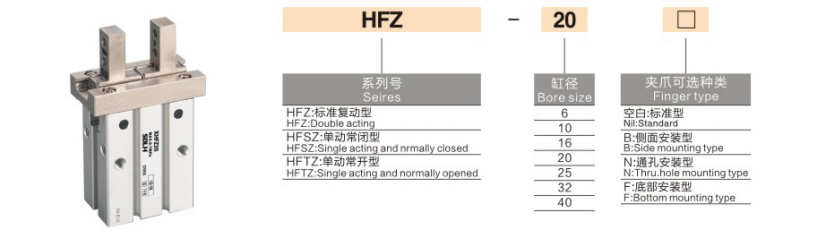

Kompletní pravidlo kódování modelu

 1. Příklad modelu：HFZ20N-M9BW

 2. Standardní reference objednávky

     HFZ25N-M9BW vrtání 25, dvojčinný, montáž do průchozího otvoru, magnetický spínač M9B s 1m kabelem.

Technické specifikace Universal Core

Referenční tabulka zdvihu a upínací síly (0,5 MPa, standardní čelisti)

⚠️ Důležitá poznámka: Efektivní upínací síla klesá s rostoucí délkou prodloužení čelisti L. Ověření zatížení s bezpečnostním faktorem ≥1,5 je povinné.

Preferované scénáře aplikací

  ✅ Vyberte řadu HFZ, pokud:

     -- Potřebujete přímou náhradu za SMC MHZ2; vyžadují jednočinnou funkci přidržení/uvolnění vypnutí

     -- Přesné paralelní upínání s lehkým a středním zatížením: elektronika 3C, přesný hardware, vstřikování, balicí zařízení

     - Vysoká tuhost a odolnost proti posunutému zatížení vyžadovaná pro koncový efektor robota a přesné montážní stanice

     -- Flexibilní vícesměrná montáž: instalace skrz otvor / boční / spodní pro kompaktní integrovaný mechanismus

Pokyny pro výběr klíčů

   1. Vyberte velikost otvoru podle hmotnosti obrobku a režimu upínání (vnější / vnitřní uchopení), zajistěte upínací sílu ≥ 1,5 násobek skutečného zatížení

   2. Volba provozního režimu

     -- Trvalé upnutí vypněte → HFSZ normálně zavřeno

     -- Automatické uvolnění při vypnutí → HFTZ normálně otevřené

     -- Kontinuální sériová výroba bez požadavku na bezpečnostní pružinu → HFZ dvojčinná

  3. Výběr montáže: Standardní závitový otvor (prázdný) / průchozí otvor (N) / boční montáž (B) pro montáž na platformu nebo konzolu

  4. Detekce polohy: Vybavte magnetickými spínači -M9□, oboustranné sloty podporují 2 spínače pro zpětnou vazbu signálu otevřeného a zavřeného

  5. Kontrola přesazeného zatížení: Omezte délku prodloužení čelisti L, vyhněte se překročení povoleného ohybového momentu lineárního vedení

Shrnutí jedné věty

     Paralelní pneumatický chapač SOLH HFZ s lineárním vedením využívá válečkové/kulové vedení a synchronní pohon hřeben-pastorek, dostupný ve dvoučinných variantách HFZ, jednočinných NC HFSZ a NO HFTZ s možností více montáží a vysokou přesností ±0,01 mm, přímo zaměnitelný s MHZ2, ideální řešení pro přesné upínání s vysokou tuhostí pro robotický hardware a EOAT.
