Řada pneumatických komponentů

Bezpístnicový válec s magnetickou spojkou řady SOLH RM je navržen tak, aby byl zaměnitelný s protějšky Airtac. Přijímá bezkontaktní magnetický synchronní pohon a plně uzavřenou strukturu hlavně pro nulový únik a bezprašný provoz, vhodný pro čisté prostředí bez oleje v elektronickém, lékařském a potravinářském průmyslu. Velikosti vrtání se pohybují od φ10 do φ40 mm s maximálním zdvihem 2000 mm, pracují v širokém průmyslovém teplotním rozsahu -20℃~70℃ a mají minimální spouštěcí tlak 0,15 MPa. K dispozici jsou čtyři konstrukční varianty: základní typ RMS bez vestavěného vedení vyžadující vnější kolejnice a koncové konzoly s nejnižšími náklady; Standardní typ RMT integrovaný s dvojitými vodícími tyčemi a kluznými ložisky, které odolávají běžnému bočnímu zatížení bez dalších vodítek pro snadnou instalaci; Přesná verze RMTL s prodlouženými vysoce přesnými vodícími tyčemi dosahujícími přesnosti opakovaného polohování ±0,1 mm; Odolný vyztužený kluzný typ RMH se silnou odolností proti průhybu pro nezávislé zatížení. Standardní dvojité pryžové nárazníky jsou vybaveny volitelnými nastavitelnými nárazníky a externími hydraulickými nárazníky pro stabilní pohyb až do 500 mm/s. Volitelné sady magnetických spínačů odpovídají snímačům D-M9 pro zpětnou vazbu signálu polohy. Vestavěné vodicí struktury snižují dodatečné pořizovací a montážní náklady na externí lineární vedení. Poskytuje vynikající nákladovou výkonnost ve srovnání s řadami SMC CY1 a CY3, které se široce používají při přepravě materiálu na dlouhé vzdálenosti, ovládání ochranných dveří a prostorově úsporné dodatečné montáži konvenčních válců spojovací tyče na středně rozpočtových automatizovaných výrobních linkách.

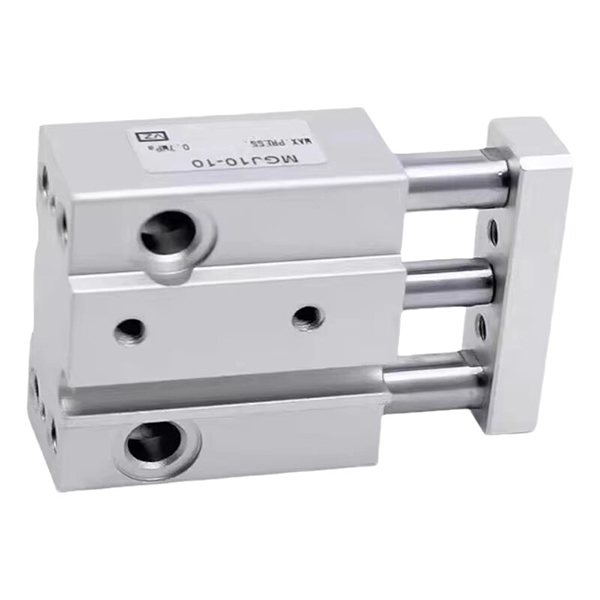

Ultrakompaktní mini válec vodicí tyče SOLH MGJ je plně zaměnitelný se standardními produkty SMC, vyvinutými výhradně pro miniaturní automatizaci. Dodává pouze dvě malé velikosti vrtání φ6 mm a φ10 mm s ultrakrátkými zdvihy od 5 mm do 20 mm. Vestavěné dvojité vodicí tyče a integrovaný vodicí rám poskytují ultrapřesný výkon proti rotaci v rozsahu ±0,1°, čímž zabraňují úhlovému posunutí během upínání a montáže mikrosoučástek. Extrémně lehká konstrukce váží pouze 27,3 g u modelu MGJ6-5. Dvojité montážní plochy (spodní a zadní strana) a jednostranné centralizované potrubí a kabeláž usnadňují úhledné uspořádání pro husté uspořádání více válců. Přijímá bezolejovou bezúdržbovou strukturu s dvojitými pryžovými nárazníky a podporuje stabilní vysokofrekvenční vratný pohyb v rozmezí -10℃~60℃. Široce se používá při přesném upínání elektronických součástek, polohování desek plošných spojů, ovládání miniaturních ventilů lékařských zařízení, zvedání vzorkovací jehly, mikronastavení v polovodičových čistých dílnách a jemné ladění optických čoček. Ve srovnání se standardními kompaktními válci MGP se vyznačuje drasticky zmenšeným celkovým rozměrem, dokonale uspokojujícím mikro tah, omezeným instalačním prostorem a požadavky miniaturní automatizace na vysoce přesné polohování proti otáčení.

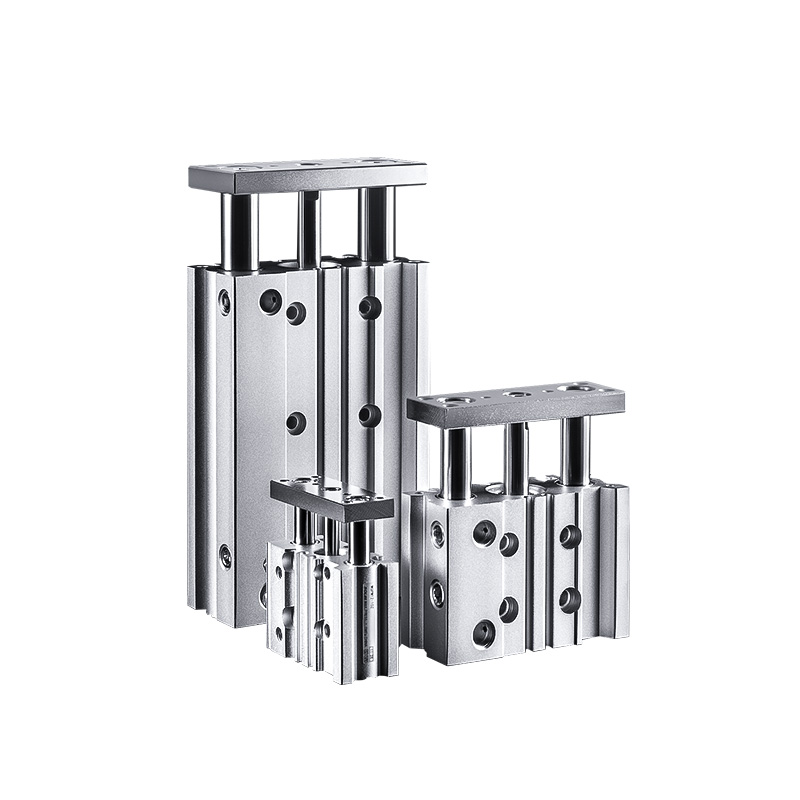

Tenký kompaktní válec vodicí tyče řady SOLH MGP je rozměrově zaměnitelný s originálními produkty SMC. Přijímá integrovanou strukturu válce válce, dvojitých vodicích tyčí a přesných ložisek se zabudovanou torzní odolností a silnou boční nosností bez externího vodícího příslušenství. Jeho plochá štíhlá konstrukce snižuje hmotnost o 17 % ~ 24 % ve srovnání s konvenčními válci a je dokonale vhodná pro kompaktní automatizační operace, jako je lisování, polohování, zvedání a přenášení obrobků. Tři podtypy klasifikované podle ložisek pokrývají různé pracovní podmínky: MGPM s kovovými kluznými pouzdry se vyznačuje vynikající odolností proti opotřebení a prachotěsným výkonem pro velká boční zatížení a prašnou nízkorychlostní cyklickou práci; Kuličková pouzdra MGPL poskytují ultra nízké tření a hladký pohyb pro vysokorychlostní a časté vratné pohyby; Vysoce přesná kuličková ložiska MGPA s nulovou vůlí dosahují přesnosti proti otáčení až ±0,01 mm pro přesnou montáž a kalibraci. Velikosti otvorů se pohybují od φ12 do 100 mm se standardními zdvihy 5~300 mm. Standardní pryžové tlumiče s dvojitým koncem jsou vybaveny, zatímco tlumiče vzduchového polštáře AZ jsou volitelné pro otvory nad 20 mm, aby absorbovaly silné nárazy během vysokorychlostního a těžkého pohybu. Vestavěné sloty podporují přímou instalaci magnetických spínačů D-M9, A93 bez dalších držáků pro uklizenou kabeláž. Provozní tlak se pohybuje od 0,12 MPa do 1,0 MPa s minimálním ovládacím tlakem 0,1 MPa při okolní teplotě -10℃~60℃. Široce nasazený v elektronickém polohování a lisování desek plošných spojů, zvedání inspekčního přípravku, podávání obalů a obecné automatizační omezovací upínání, působí jako vysoce univerzální integrovaný řízený pneumatický pohon.

Ultratenký integrovaný válec vodicí tyče řady SOLH MGQ je plně zaměnitelný s originálními specifikacemi SMC. Integrovaná konstrukce válce válce a vodících tyčí snižuje celkovou tloušťku o 50 % ve srovnání s konvenčními válci, což výrazně šetří instalační prostor. Pokrývá velikosti vrtání φ12~100 mm a standardní zdvihy 25~250 mm, nabízené ve dvou konfiguracích: kluzná ložiska z uhlíkové slitiny MGQM a vysoce přesná kuličková ložiska MGQL. Symetrická duální vodicí tyč poskytuje vynikající odolnost proti bočnímu zatížení, průhybu a kroucení. Verze s kuličkovým ložiskem MGQL dosahuje přesnosti proti otáčení ±0,04°~±0,08°, zatímco typ kluzného ložiska MGQM se vyznačuje vynikající odolností proti opotřebení, prachotěsným výkonem a cenovými výhodami pro těžké prašné podmínky. Standardní konfigurace zahrnují vestavěné magnetické kroužky, dvojité pryžové tlumiče a bezolejový bezúdržbový provoz. Volitelná vysokoteplotní varianta XB6 pracuje stabilně až do 150℃. Na těle válce je vyhrazeno několik montážních otvorů; magnetické spínače mohou být namontovány na čtyřech stranách pro otvory ≥32 mm a příruby/nožní konzoly podporují víceúhlovou montáž. S minimálním pracovním tlakem 0,1 MPa je široce používán pro polohování a zvedání zarážky dopravníkové linky, vyhazování a krimpování PCB v elektronice 3C, ovládání brány pro balicí stroje a zvedání přípravků. Nahrazuje samostatný válec a vnější vodicí sestavy pro zjednodušení mechanické konstrukce. Ve srovnání se standardními řadami MGP a těžkými řadami MGG se MGQ může pochlubit nejtenčím profilem a optimálním výkonem pro vysoce přesný provoz v omezeném prostoru instalace.

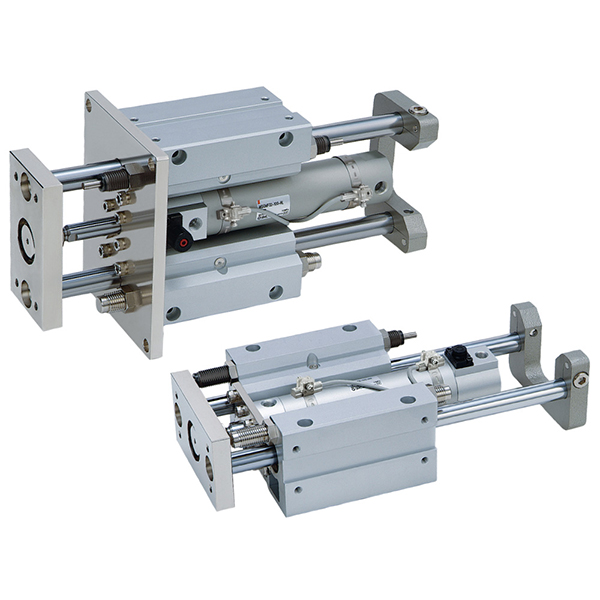

Těžký válec vodicí tyče s dlouhým zdvihem řady SOLH MGG je rozměrově zaměnitelný s ekvivalentními těžkými válci SMC. Je vyroben z kulatého válce a externě uspořádaných dvojitých vodicích tyčí s velkým rozpětím a poskytuje nejvyšší strukturální tuhost. Jeho boční nosnost je třikrát větší než u běžných řízených válců, což zabraňuje prohýbání pístnice při dlouhých zdvihech a strukturální deformaci při excentrickém velkém zatížení. Velikosti otvorů se pohybují od φ20 mm do 100 mm se dvěma verzemi: kluzná ložiska z uhlíkové slitiny MGGM a vysoce přesná kuličková ložiska MGGL. Maximální standardní zdvih dosahuje 1300 mm, což výrazně překračuje limit zdvihu řady MGP a MGQ. Dvoukoncové vestavěné hydraulické nárazníky jsou standardem pro absorbování masivní nárazové energie generované během dálkového vysokorychlostního provozu, účinně snižují hluk a chrání zařízení. Kluzná ložiska MGGM se vyznačují vynikající odolností proti opotřebení a otřesům pro vysoce prašná prostředí a intenzivní zastavování dopravníkové linky; Kuličková ložiska MGGL dosahují ultra nízkého tření a hladkého pohybu se špičkovou přesností proti otáčení až ±0,02°, ideální pro vysoce přesné polohování s dlouhým zdvihem a vysokorychlostní cyklický pohyb. Dělená modulární konstrukce umožňuje oddělenou demontáž a výměnu válce válce a sestavy vedení pro nízkonákladovou údržbu. Dostupné montážní formy zahrnují základní povrchovou montáž a montáž přední příruby; volitelné doplňky pokrývají nastavení zdvihu typu J (rozsah nastavení 0~50 mm) a vysokoteplotní variantu XB6 pracující stabilně mezi -10℃ a 150℃. Vestavěné magnetické kroužky jsou standardní, s vícesměrnými drážkami pro flexibilní montáž magnetického spínače. Rozsah provozního tlaku 0,1~1,0 MPa s maximální rychlostí chodu až 1000 mm/s. Široce se používá u svislých zvedacích plošin, přepravy těžkých palet na dlouhé vzdálenosti, polohování zarážky pro velké zatížení a vyhazování velkého přípravku a nahrazuje kombinované řešení běžných válců plus samostatné těžké vodicí sloupky pro zjednodušení mechanické konstrukce a slouží jako preferovaný pneumatický pohon pro aplikace s velkým zatížením, s dlouhým pojezdem a s velkým nárazem.

Nízkoprofilový válec vodícího stolu SOLH MGF je plně zaměnitelný s odpovídajícími protějšky SMC. Navrženo s integrovanou soustřednou vodicí objímkou ​​velkého průměru, ruší směrové omezení tradičních dvojitých válců vodicí tyče a poskytuje rovnoměrný 360° výkon proti vychýlení proti excentrickému zatížení. Jeho celková instalační výška je snížena o 15%~20% ve srovnání s řadou MGQ pro ultra ploché kompaktní uspořádání. Dostupné velikosti vrtání: φ40, φ63, φ100 mm se standardními krátkými zdvihy v rozsahu od 30 mm do 100 mm, optimalizované pro těžký provoz s krátkým zdvihem. Vestavěné antirotační čepy poskytují extrémně vysoký přípustný točivý moment až 409 N·m pro model φ100, stabilní při excentrické síle ze všech směrů bez zaseknutí nebo posunutí, se špičkovou přesností proti rotaci ±0,05°. Je podporována obousměrná horní a spodní montáž; T-drážky na třech stranách těla umožňují instalaci magnetického spínače na čtyři strany. Vybaveny jsou standardní dvoustranné pryžové tlumiče a bezolejový bezúdržbový provoz. Verze s 10 prefixy s nízkým obsahem prachu splňuje přísné požadavky polovodičových, 3C elektronických a lékařských dílen. Přibližně o 15 % lehčí než konvenční konstrukce, je široce používán pro zvedání obrobků, vyhazování přípravků, překlápění stanice a těžké tlačení na krátkou vzdálenost, protože je ideálním kompaktním pneumatickým pohonem, který vyžaduje všesměrovou ochranu proti vychýlení a vysoký krouticí moment v omezeném prostoru instalace.

Triaxiální válec vodicí tyče řady SOLH TC je přímou náhradou za řadu SMC MGP. Využívá integrovanou tříosou konstrukci sestávající ze dvou vodicích tyčí a centrální pístnice s ultra vysokou tuhostí. Jeho odolnost proti zkroucení a boční nosnost jsou více než dvojnásobné oproti běžným válcům s dvojitou vodicí tyčí, čímž účinně zabraňují vychýlení a posunutí polohy. Dostupné velikosti otvorů se pohybují od φ6 mm do 100 mm se dvěma variantami jádra: Typ přesného kuličkového ložiska TCL poskytuje ultra nízké tření a hladký pohyb pro vysokofrekvenční zvedání a přesné polohování; Typ kluzného ložiska z mosazné slitiny TCM se může pochlubit vynikající odolností proti opotřebení a odolností proti nárazu pro velké zatížení, prašná prostředí a operace zastavování dopravníkové linky. Standardní zdvihy pokrývají 5 mm až 500 mm. Volitelné konfigurace zahrnují nastavení zdvihu typu J (maximálně nastavitelný rozsah 50 mm) a vysokoteplotní verzi -T pracující stabilně od -20 ℃ do 120 ℃. Standardní konfigurace zahrnují vestavěné magnetické kroužky, dvojité pryžové tlumiče a bezolejový bezúdržbový provoz. Jsou integrovány vícesměrné montážní otvory a čtyřstranné sloty pro magnetické spínače, zatímco dva vzduchové porty na horní a boční straně umožňují flexibilní uspořádání potrubí. Příslušenství příruby a patky podporuje všestranné montážní orientace. Provozní tlak se pohybuje od 0,1 MPa do 1,0 MPa a referenční polohovací otvory zajišťují spolehlivou přesnost opakování. Tento integrovaný pohon, který se široce používá při zvedání dopravníkové zátky, manipulaci s PCB a krimpování v elektronice 3C, ovládání balicích vrat, vyhazování přípravků a excentrickém pohonu zátěže, eliminuje potřebu samostatných externích vodicích sestav, zjednodušuje mechanickou konstrukci s vynikajícím nákladovým výkonem pro miniaturní přesné stanice a obecnou automatizaci středního až těžkého provozu.

Dvojitý posuvný válec řady SOLH CX2 slouží jako výměnná náhrada za standardní modely SMC CX2. Postaven s dvojitými písty a symetrickými dvojitými pístními tyčemi poskytuje dvojnásobný tahový výkon ve srovnání s jednopístovými válci se stejnou velikostí vrtání a vynikající integrální tuhostí. Dostupné velikosti vrtání pokrývají φ10, 15, 25 mm se standardními zdvihy od 25 mm do 200 mm. Standardní verze využívá vedení kluzných ložisek; modernizované CXWM (kluzné ložisko + hydraulický nárazník) a CXWL (kuličkové ložisko + hydraulický nárazník) jsou přizpůsobeny pro vysokorychlostní aplikace s častými nárazy. Symetrické duální tyče poskytují vlastní mechanickou odolnost proti rotaci s maximální přesností až ±0,02° pro vrtání φ25, mají vynikající odolnost proti bočnímu a excentrickému zatížení. Nízkoprofilové štíhlé tělo podporuje dvě formy montáže: pevné tělo válce s pohyblivou koncovou deskou nebo pevnou koncovou desku s posuvným tělem válce. Čtyřstranné montážní otvory a třísměrné vzduchové otvory umožňují flexibilní instalaci a potrubí v úzkých stísněných prostorech. Vybaveny jsou standardní dvoustranné pryžové tlumiče a bezolejový bezúdržbový provoz; volitelná nemagnetická verze N eliminuje magnetické rušení při příležitostech citlivých na magnetické pole. Široce se používá při přesném přenášení obrobků pro 3C a polovodičový průmysl, tlačení a zvedání přípravků, husté uspořádání válců uvnitř kompaktních zařízení, vratné ovládání se středním zatížením pro potravinářské, lékařské a čisté dílny.

SOLH CXSJ je vylepšená ultrakompaktní iterace klasických dvouválců CXS, zaměnitelné s originální řadou SMC CXS. Postaven s integrovanými dvojitými písty a dvojitými vodícími tyčemi poskytuje dvojnásobný tlak při stejné velikosti otvoru se stabilní přesností proti rotaci ±0,1°. Jeho celkové rozměry jsou zkráceny a zúženy o 10%~20% s nižší hmotností, šité na míru pro extrémně úzké vnitřní uspořádání zařízení. K dispozici jsou čtyři dílčí modely: CXSJM s kluzným ložiskem se vyznačuje vynikající odolností proti opotřebení a prachotěsným výkonem pro obecné polohování při nízké rychlosti; Typ kuličkového ložiska CXSJL se může pochlubit ultra nízkým třením a hladkým pohybem s maximální rychlostí 800 mm/s pro vysokofrekvenční vysokorychlostní uchopení a umístění; Konstrukce s dvojitou průchozí tyčí CXSJWM/CXSJWL umožňuje instalaci obrobku na obou koncích pro oboustranné synchronní zvedání a centrování. Otvory φ6 a φ10 podporují axiální i boční průchody, zatímco ostatní velikosti používají pouze boční potrubí. Držák reverzibilního magnetického spínače podporuje 4směrnou montáž bez rušení a symetrickou levo-pravou instalaci. Dvoustranné pryžové nárazníky jsou standardem; přípona Z znamená vestavěné magnetické kroužky pro snímače polohy a nemagnetické verze jsou k dispozici pro scénáře proti magnetickému rušení. Volitelný výsuvný zámek P a zatahovací zámek R mohou držet aktuátor stabilně v určených polohách. Je široce používán pro výběr a umístění, lehké lisování a přesné omezování polohování při nízkém zatížení v rámci kompaktních automatizačních zařízení pro 3C a všeobecné výrobní linky.
