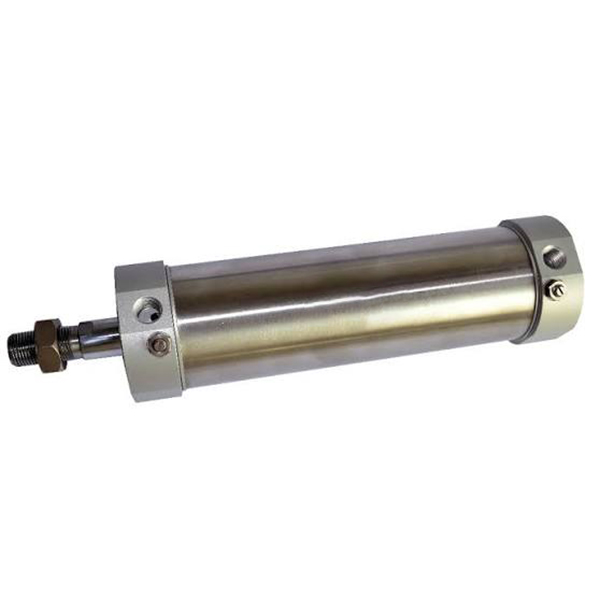

Mini válec z nerezové oceli řady MG | Standardní pneumatický válec JIS odolný proti korozi

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

     Řada SOLH MG je odolný celonerezový mini pneumatický válec vyrobený v souladu s průmyslovými normami JIS. Pokrývá rozsah vrtání od φ20 do φ63 mm a řadí se mezi ekonomickou řadu MA a špičkovou řadu CM2. Vyznačuje se vynikající odolností proti korozi, odolností proti vibracím a mimořádně dlouhou životností a poskytuje vynikající nákladovou výkonnost. Je plně zaměnitelný s řadou SMC CM2/CM3 a je široce používán ve středně a vysoce standardních automatizačních scénářích, včetně potravinářského, farmaceutického, obalového, elektronického, vlhkého a slabě acidobazického pracovního prostředí.

  1.1 Standardní a vysoká zaměnitelnost JIS

     Přísně vyráběné podle standardních specifikací JIS s jednotnými montážními rozměry a standardy rozhraní. Dosahuje dokonalé rozměrové a strukturální zaměnitelnosti s válci řady SMC CM2 a CM3, podporuje výměnu bez úprav, modernizaci dávkového zařízení a standardizované automatizované párování linek.

  1.2 Celá antikorozní konstrukce z nerezové oceli

     Přijímá trubku válce a pístnici z prvotřídní nerezové oceli SUS304, které jsou sladěny s koncovými kryty z vysoce pevné hliníkové slitiny. Integrovaná struktura materiálu poskytuje vynikající odolnost proti korozi, korozi a tlaku, stabilně se přizpůsobuje drsným pracovním podmínkám, jako je vysoká vlhkost, prach, slabé kyseliny a slabé alkálie, což daleko převyšuje běžné ekonomické lahve v přizpůsobivosti prostředí.

  1.3 Pevná struktura zapouzdření pro válcování nýtů

     Přijetí profesionální technologie zapouzdření pomocí válcování nýtů pro integraci koncového krytu a zalisování trubky válce. Celková konstrukce je těsná a pevná se silnou odolností proti vibracím a nárazům, což zabraňuje volnému spojení během dlouhodobého vysokofrekvenčního provozu. Aerodynamický kulatý rovný tvar se vyznačuje jednoduchou strukturou a pohodlnou každodenní údržbou, což snižuje náklady na provoz a údržbu.

  1.4 Diverzifikovaný pohyb a funkční deriváty

     • MG Double Acting: Dvoustranný vratný pohyb nasávání vzduchu, nejuniverzálnější standardní typ pro konvenční lineární automatizaci.

     • MSG Single Acting (Push Out): Pružinová výsuvná konstrukce, automatické vysouvání po výpadku napájení pro bezpečnostní resetovací mechanismy.

     • MTG Single Acting (Stáhnout zpět): Struktura s vratnou pružinou, automatické zatažení po výpadku napájení pro scénáře ochranného polohování.

     • Dvojitá tyč MGD: Dvojitá výstupní pístnice, realizující synchronní pohyb a zdvojnásobený efektivní zdvih pro přesný synchronní převod.

     • Nastavitelný polštář MGC: Dvojčinný s oboustranným nastavitelným vzduchovým tlumičem, který účinně snižuje hluk a náraz pro vysokorychlostní cyklický provoz.

     • MGCD Double Rod Polštář: Dvojitá tyčová konstrukce vybavená nastavitelným vzduchovým nárazníkem, kombinující synchronní provoz a vysokorychlostní stabilní výkon.

  1.5  Spolehlivý systém tlumení a těsnění s nízkým třením

     Standardně vybavena vysoce kvalitní pryžovou antikolizní podložkou pro základní tlumení a redukci hluku; Vylepšené modely MGC/MGCD podporují ručně nastavitelný vzduchový polštář se dvěma konci, který se dokonale přizpůsobí pracovním podmínkám při vysoké rychlosti a velkém zatížení. Díky speciálně tvarovanému obousměrnému kompozitnímu těsnění s vestavěnou drážkou pro skladování oleje se válec vyznačuje ultranízkým startovacím tlakem, stabilním bezolejovým provozem a životností více než 8 milionů cyklů.

  1.6  Full Series vestavěná magnetická indukce

     Celá řada MG je dodávána s vestavěným magnetickým kroužkem (kód S jako standard, neodnímatelný), kompatibilní s magnetickými spínači řady Airtac CS1-G a SMC M9B. Podporuje přesnou detekci polohy pístu v reálném čase a propojení elektrického signálu, realizuje automatické polohování cyklu a inteligentní monitorování zařízení.

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

 1. Typická struktura modelu: MG25-100S-CM-FA

 2. Standardní příklady objednávek

     • Standardní dvojčinný magnetický model: MG32-75S-CM (vrtání 32 mm, zdvih 75 mm, kulatý ocas, vestavěný magnetický kroužek)

     • Dvojčinný model s nastavitelným polštářem: MGC40-100S-CA (vrtání 40 mm, zdvih 100 mm, otočný ocas, nastavitelný vzduchový polštář)

     • Jednočinný model s pružinovým návratem: MTG20-50S-U (vrtání 20 mm, zdvih 50 mm, plochý ocas, jednočinný reset)

3. Základní technické parametry (standardní typ)

4. Teoretická referenční tabulka tahu a tahu 0,5 MPa (jedna tyč)

  4.1 Údaje o výkonu s dvojím účinkem (MG).

  4.2 Jednočinná (MTG Spring Return) Výkonnostní data

5. Montážní formy a odvozené modely

  5.1 Diverzifikované univerzální způsoby montáže

     • CM Kulatý ocas: Standardní přímá montáž, nejuniverzálnější typ pro konvenční pevný lineární provoz

     • CA Swing Tail: Výkyvná ocasní konstrukce, speciálně upravená pro oscilační a překlápěcí mechanické mechanismy

     • U plochý ocas: Kompaktní design s plochým ocasem, vhodný pro ultratenký a úzký instalační prostor

     • FA/FB Přední/Zadní příruba: Přední a zadní upevnění ploché příruby, stabilní vertikální instalace pro umístění těžkého nákladu

     • Držák na nohy LB: Axiální upevnění patky, pohodlná boční instalace a uspořádání zařízení

     • Dvojitý držák na ucho SDB: Struktura dvojitého závěsu, flexibilní otočný provoz pro speciální scénáře spojení

  5.2 Hlavní derivátová řada

     • MG Standardní dvojčinný: Univerzální model s magnetickou výbavou pro obecnou automatizaci středního standardu

     • MSG/MTG Jednočinný: Typy s vysunutím pružiny / s návratem pružiny pro bezpečnostní reset a ochranné umístění

     • Dvojitá tyč MGD: Dvojitá synchronní výstupní struktura, zdvojnásobení zdvihu a zlepšení stability provozu

     • Nastavitelný polštář MGC: Vylepšená struktura vzduchového nárazníku, preferovaná pro vysokorychlostní a cyklický provoz

     • MGCD Double Rod Polštář: Integrace synchronizace s dvojitou tyčí a nastavitelného vyrovnávací paměti pro vysoce přesné vysokorychlostní zařízení

6. Srovnání výběru MG vs MA vs CM2

7. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr vývrtu: Vyberte vhodnou velikost otvoru na základě skutečné hmotnosti nákladu, rezervujte si více než 50% bezpečnostní rezervu. Upřednostněte řadu MG pro středně vysoké zatížení a korozivzdorné pracovní podmínky.

     2. Výběr tahu: Skutečný pracovní zdvih plus bezpečnostní rezerva 10~20 mm; dodržujte standardní limity zdvihu: dvojčinný ≤500 mm, jednočinný ≤150 mm.

     3. Funkční konfigurace: Zvolte MG pro standardní dvojčinné, MTG pro jednočinné vratné pružiny, MGC pro požadavky na vysokorychlostně nastavitelný polštář. Celá řada je předem vybavena magnetickými kroužky, kompatibilními s magnetickými spínači CS1-G a M9B pro detekci polohy.

Shrnutí jedné věty

     Standardní mini válec z nerezové oceli SOLH MG JIS vyvažuje vysokou odolnost proti korozi, dlouhou životnost a nákladovou výkonnost s rozmanitými možnostmi pohybu a montáže a slouží jako optimální pneumatické řešení střední třídy pro zařízení pro automatizaci potravin, farmacie, obalů a vlhkého prostředí.
