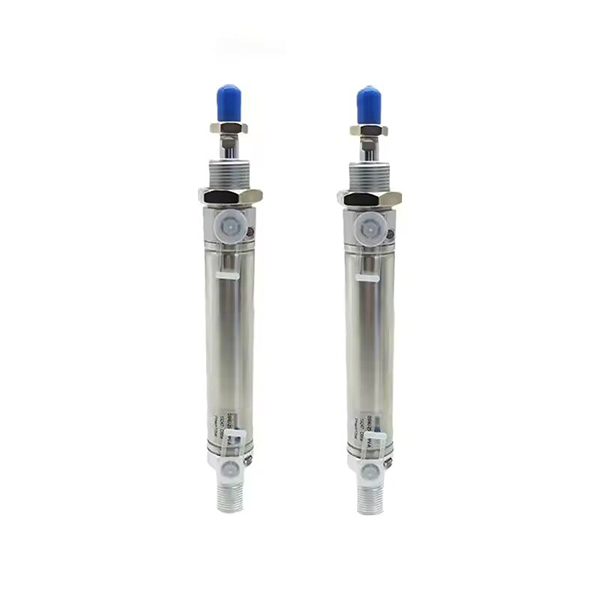

Mini válec z nerezové oceli řady DSNU | Standardní pneumatický válec odolný proti korozi ISO 6432

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

     Řada SOLH DSNU je vysoce výkonný mini pneumatický válec z nerezové oceli plně vyhovující mezinárodním normám ISO 6432 a CETOP RP52P. Pokrývá rozsah vrtání od φ8 do φ63 mm, obsahuje celou trubku válce a pístnici z nerezové oceli SUS304, samonastavitelné pneumatické tlumení, vynikající odolnost proti korozi a ultra dlouhou životnost. Je kompatibilní s řadami FESTO DSNU, SMC CM2 a Airtac MG a je široce používán v potravinářském, farmaceutickém, elektronickém, balicím, textilním a speciálním automatizovaném scénáři s vlhkými, slabými kyselinami a slabými zásadami.

  1.1 Globální standard a plná zaměnitelnost

     Vyrobeno v přísném souladu s ISO 6432 a univerzálními průmyslovými standardy CETOP RP52P, všechny montážní rozměry a specifikace rozhraní jsou globálně sjednoceny. Dosahuje úplné zaměnitelnosti s hlavními mezinárodními značkovými mini tlakovými lahvemi, podporuje výměnu bez úprav a dávkovou modernizaci standardního automatizovaného zařízení.

  1.2 Celá konstrukce z nerezové oceli odolná proti korozi

     Přijímá prvotřídní trubku válce a pístnici z nerezové oceli SUS304, sladěnou s koncovými kryty z kované hliníkové slitiny. Integrovaná struktura materiálu poskytuje vynikající odolnost proti korozi, antikorozní a vysoce pevný výkon, dokonale se přizpůsobí drsnému prostředí, jako je vysoká vlhkost, prach, slabé kyseliny a slabé alkálie, což daleko předčí běžné hliníkové mini lahve v trvanlivosti.

  1.3 Pevná struktura zalisovaná válečkem

     Přijetí profesionální technologie těsnění s válečkovým krimpováním pro připojení koncového krytu s těsnou a pevnou celkovou strukturou, vynikající odolností proti vibracím a stabilním provozem. Aerodynamický kulatý rovný tvar se vyznačuje jednoduchou konstrukcí a pohodlnou každodenní demontáží a údržbou, což snižuje pozdější provozní náklady.

  1.4 Diverzifikovaný pohyb a kompaktní možnosti krátkého typu

     • Dvojí působení DSNU: Dvoustranný vratný pohyb nasávání vzduchu, nejuniverzálnější standardní typ pro konvenční lineární automatizaci.

     • DSNU-…-P Jednočinný (vytlačit): Pružinová výsuvná struktura, automatické vysouvání po výpadku napájení pro scénáře bezpečnostního resetu.

     • DSNU-…-R Jednočinný (stáhnout zpět): Struktura s vratnou pružinou, automatické zatažení po výpadku napájení pro ochranné polohovací mechanismy.

     • Samonastavitelný polštář DSNU-…-PPV: Inteligentní samonastavitelný pneumatický tlumič se dvěma konci, není nutné ruční nastavení, vhodný pro vysokorychlostní provoz v plném rozsahu tlaku.

     • Krátký typ DSNU-S: O 35 mm kratší v celkové délce a o 40 % užší na šířku než standardní typ, přizpůsobené pro scénáře instalace v ultra úzkém prostoru.

  1.5 Vylepšený systém tlumení a těsnění s nízkým třením

     Standardně vybaveno elastickou tlumicí vložkou (P) pro základní snížení hluku a nárazů; volitelný inovativní PPV samonastavitelný vzduchový polštář, přizpůsobující se plnému rozsahu tlaku 0,1 ~ 1,0 MPa s automatickým adaptivním vyrovnáváním pro vysokorychlostní časté pohyby. Válec je vybaven obousměrným kompozitním těsněním s nízkým třením a vestavěnou drážkou pro skladování oleje, vyznačuje se extrémně nízkým startovacím tlakem, stabilním bezolejovým provozem a životností více než 8 milionů cyklů.

  1.6 Konfigurace přesné magnetické indukce

     Volitelný vestavěný magnetický kroužek (kód A) je kompatibilní s magnetickými spínači řady FESTO SMT a SMC M9B, realizující přesnou detekci polohy pístu v reálném čase a řízení propojení signálu PLC, podporující automatické polohování cyklu a inteligentní monitorování.

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

 1. Typická struktura modelu: DSNU25-100-PPV-A-MQ

  2. Standardní příklady objednávek

     • Dvojčinný magnetický model PPV polštáře: DSNU32-75-PPV-A-MQ (vrtání 32 mm, zdvih 75 mm, montáž na boční přírubu, magnetická výbava)

     • Model krátkého typu dvojitě působícího elastického polštáře: DSNU-S20-50-P-A (vrtání 20 mm, zdvih 50 mm, ultrakompaktní krátké tělo, magnetická výbava)

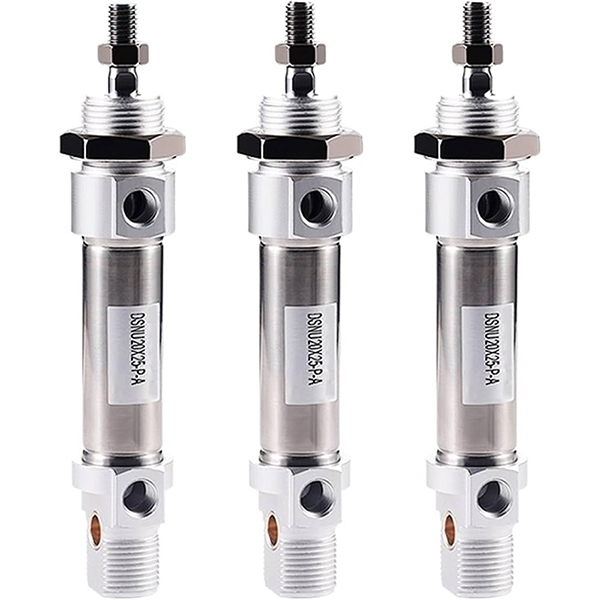

     • Jednočinný model s pružinovým návratem: DSNU16-30-R-P-A (vrtání 16 mm, zdvih 30 mm, reset pružiny, magnetická výbava)

3. Základní technické parametry (standardní typ)

4. Teoretická referenční tabulka tahu a tahu 0,5 MPa (jedna tyč)

  4.1 Údaje o výkonu dvojího působení (DSNU).

  4.2 Jednočinné údaje o výkonu (DSNU-R Spring Return).

5. Montážní formy a odvozené modely

  5.1 Diverzifikované univerzální způsoby montáže

     • Příruba bočního portu MQ: Standardní přírubová pevná montáž s bočním přívodem vzduchu, nejuniverzálnější typ pro konvenční uspořádání automatizace

     • Příruba MA Axial Port: Konstrukce axiálního vstupu vzduchu, speciálně přizpůsobená pro omezený axiální instalační prostor

     • Přímá montáž MH: Přímá upevňovací konstrukce koncového krytu, ultratenké tělo pro instalaci v úzkém prostoru

     • KP upínací jednotka: Vestavěná blokovací funkce pro libovolnou fixaci polohy zdvihu a polohování proti posunutí

     • FA/FB Přední/Zadní příruba: Přední a zadní upevnění ploché příruby, plně kompatibilní se standardním montážním příslušenstvím ISO

  5.2 Hlavní derivátová řada

     • Standard DSNU: Univerzální dvojčinný typ s elastickým nebo vzduchovým nárazníkem pro všeobecnou automatizaci

     • Krátký typ DSNU-S: Kompaktní zkrácené tělo, exkluzivně pro scénáře instalace v ultra úzkém prostoru

     • Jednočinný DSNU-…-P/R: Jednočinné modely s vysouváním/vracením pružiny pro bezpečnostní resetování pracovních podmínek

     • Samonastavitelný polštář DSNU-…-PPV: Inteligentní adaptivní vyrovnávací paměť, preferovaná pro vysokorychlostní a cyklický provoz

6. Srovnání výběru DSNU vs CM2 vs MG

7. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr vývrtu: Vyberte vhodnou velikost otvoru podle skutečné hmotnosti nákladu, rezervujte si více než 50% bezpečnostní rezervu. Upřednostněte řadu DSNU pro vysokorychlostní provoz, odolnost proti korozi a mezinárodní standardy odpovídající požadavkům.

     2. Výběr tahu: Skutečný pracovní zdvih plus bezpečnostní rezerva 10~20 mm; dodržujte standardní limity zdvihu: dvojčinný ≤500 mm, jednočinný ≤150 mm.

     3. Funkční konfigurace: Zvolte PPV samonastavitelný vzduchový polštář pro vysokorychlostní provoz (>500 mm/s); vyberte krátký typ DSNU-S pro úzký instalační prostor; match A magnetický kroužek + spínače SMT/M9B pro automatickou detekci polohy.

Shrnutí jedné věty

     Mini válec z nerezové oceli SOLH DSNU ISO 6432 se vyznačuje plnou nerezovou konstrukcí odolnou proti korozi, samonastavitelným inteligentním tlumením, bezolejovým provozem s dlouhou životností a rozmanitými možnostmi montáže, sloužící jako vysoce standardní univerzální mini válec řešení pro potravinářské, farmaceutické, elektronické a drsné prostředí automatizačních zařízení.
