Značka: SOLH by Richge Technology

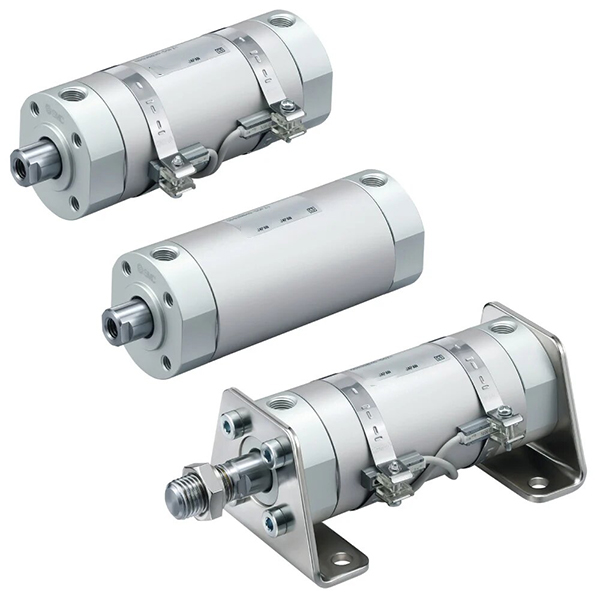

Řada SOLH CG3/CDG3 je ultrakrátký lehký pneumatický válec z hliníkové slitiny nové generace, který slouží jako přímý upgrade a náhrada za tradiční řadu CG1. Pokrývá široký rozsah vrtání od φ20 do φ100 mm, s maximálním zkrácením celkové délky o 51 mm a 24% snížením hmotnosti ve srovnání s CG1. Díky ultrakompaktnímu tělu, ultralehké hmotnosti, vysokorychlostnímu a bezhlučnému provozu a bezolejovému bezúdržbovému designu se perfektně hodí pro středně a lehké zatížení, dlouhý zdvih, vysokofrekvenční provozní a prostorově omezené scénáře, široce používané v automatizovaných výrobních linkách, elektronických zařízeních, balicích strojích a systémech automatizace lehkého průmyslu.
1.1 Průmyslový standard a silná zaměnitelnost
Řada CG3, vyvinutá na základě nové generace standardu krátkého kulatého válce SMC, se může pochlubit vynikající zaměnitelností montáže se starou řadou CG1 při dosažení kompaktnějších celkových rozměrů, efektivně modernizovat staré vybavení a optimalizovat uspořádání mechanického prostoru bez komplikovaných konstrukčních úprav.
1.2 Prémiová struktura lehkého materiálu
Použití vysoce pevné hliníkové slitiny pro trubku válce a koncové kryty, spárované s tvrdě chromovanou pístní tyčí. Optimalizované složení materiálu snižuje celkovou hmotnost o 24 % ve srovnání s CG1, vyznačuje se vysokou strukturální pevností, vynikajícím odvodem tepla a silnou odolností proti deformaci, což zajišťuje stabilní dlouhodobý vysokofrekvenční provoz.
1.3 Integrovaná kompaktní struktura a flexibilní potrubí
Integrovaná válcová trubka a konstrukce koncového krytu se zajištěním závitu zjednodušuje demontáž, montáž a každodenní údržbu. Inovativní 4cestné uspořádání potrubí (interval 90°) poskytuje ultra vysokou volnost pro instalaci a potrubí, řeší problémové místo instalace v úzkém prostoru pro zařízení a podporuje diverzifikovaná schémata mechanického uspořádání.
1.4 Diverzifikované typy pohybu pro úplné pokrytí scénářů
• Dvojí působení (CG3B): Dvoustranný vratný pohyb nasávání vzduchu, nejuniverzálnější standardní typ pro konvenční automatizované lineární řízení.
• Jednočinný (CG3S/T): S = návrat pružiny, T = vytažení pružiny; automatický reset po výpadku napájení pro scénáře bezpečnostního blokování a nouzového resetu.
• Dvojitá tyč (CG3W): Dvojitý synchronní pohyb tyče, zdvojnásobený efektivní zdvih a vynikající odolnost proti zkroucení pro speciální mechanismy spojení a polohování.
• Nerotující tyč (CG3K): Šestihranná pístnice proti zkroucení, nulová rotace během provozu pro zaručení vysoce přesného opakovaného polohování.
1.5 Optimalizovaný pufr a špičkový těsnící systém
Standardní pryžový nárazník s vysokou elasticitou (N) pro základní tlumení nárazů a snížení hluku; volitelný vzduchový nárazník typu A pro vysokorychlostní a častý provoz pro eliminaci koncových nárazů a prodloužení životnosti. Válec je vybaven kompozitním těsnicím kroužkem s nízkým třením a vestavěnou drážkou pro skladování oleje, vyznačuje se extrémně nízkým startovacím tlakem, stabilním provozem a bezolejovou údržbou, s životností více než 8 milionů cyklů.
1.6 Konfigurace inteligentní indukce
Model CDG3 je dodáván s vestavěným magnetickým kroužkem, kompatibilním s magnetickými spínači řady M9B/A93/Z73 pro detekci polohy pístu v reálném čase a automatické řízení propojení signálu PLC; Nemagnetická verze CG3 je použitelná pro jednoduchý cyklický pohyb bez požadavků na detekci polohy.
1. Typická struktura modelu: CDG3BN25-100Z
|
Segment kódu |
Definice |
|
CG3 / CDG3 |
Typ řady: CG3 = Bez magnetického kroužku; CDG3 = Vestavěný magnetický kroužek pro montáž spínače |
|
B/S/T/W/K |
Režim pohybu: B=Dvojčinný; S=Vratka pružiny; T=Prodloužení pružiny; W = dvojitá tyč; K=Nerotační tyč |
|
N |
Standardní vnitřní závit na konci tyče; Žádná značka pro vnější závit |
|
20/25/32/40/50/63/80/100 |
Velikost otvoru (mm) |
|
Hodnota zdvihu |
Délka zdvihu (mm): Dvojčinný ≤300 mm; Jednočinné ≤100 mm |
|
Z |
Nová standardní upgradovaná verze; Žádná značka pro starou verzi |
2. Standardní příklady objednávek
• Magnetický dvoučinný model s vnitřním závitem: CDG3BN32-200Z (vrtání φ32, zdvih 200 mm, magnetická výbava, vnitřní závit na tyči)
• Magnetický jednočinný model s vratnou pružinou: CDG3S40-100Z (vrtání φ40, zdvih 100 mm, jednočinný reset pružiny, magnetická výbava)
• Magnetický nerotující přesný model: CDG3K50-150Z (vrtání φ50, zdvih 150 mm, šestihranná antitorzní tyč)
|
Položka parametru |
Specifikace |
|
Velikost otvoru |
φ20 / φ25 / φ32 / φ40 / φ50 / φ63 / φ80 / φ100 mm |
|
Rozsah pracovního tlaku |
Dvojčinné: 0,05~0,7MPa; Jednočinné: 0,1~0,7MPa |
|
Důkazný tlak |
1,0 MPa |
|
Okolní teplota |
-10℃~+70℃ (nemagnetické); -10℃~+60℃ (magnetický typ) |
|
Provozní rychlost |
50~1000 mm/s (50~700 mm/s pro typ vzduchového nárazníku) |
|
Režim vyrovnávací paměti |
Standardní tlumič z vysoce elastické pryže (N); Volitelný vzduchový nárazník typu A |
|
Port závit |
RC1/8 (φ20/25/32/40); RC1/4 (φ50/63); RC3/8 (φ80); RC1/2 (φ100) |
|
Režim mazání |
Bezolejový provoz (předmazáno z výroby) |
|
Tolerance mrtvice |
±1,4 mm |
4.1 Dvojčinný (CG3B) Tah & Tension Table
|
Vrtání (mm) |
Tah (N) |
Napětí (N) |
Horizontální zatížení (kg) |
|
20 |
157 |
141 |
7.8 |
|
25 |
245 |
220 |
12.2 |
|
32 |
402 |
362 |
20.1 |
|
40 |
628 |
565 |
31.4 |
|
50 |
981 |
882 |
49.0 |
|
63 |
1559 |
1413 |
77.9 |
|
80 |
2513 |
2262 |
125.6 |
|
100 |
3927 |
3534 |
196.3 |
4.2 Jednočinná tabulka výkonnosti (CG3S Spring Return).
|
Vrtání (mm) |
Tah (N) |
Síla resetování pružiny (N) |
Horizontální zatížení (kg) |
|
20 |
145 |
25 |
7.2 |
|
25 |
230 |
40 |
11.5 |
|
32 |
380 |
65 |
19.0 |
|
40 |
600 |
100 |
30.0 |
|
50 |
940 |
150 |
47.0 |
|
63 |
1500 |
240 |
75.0 |
|
80 |
2450 |
380 |
122.5 |
|
100 |
3850 |
600 |
192.5 |
5.1 Diverzifikované univerzální způsoby montáže
• Základní typ B: Přímá instalace pomocí závitů koncového krytu, nejuniverzálnější a cenově nejvýhodnější způsob montáže pro standardní lineární pohon.
• L Držák na nohy: Upevnění pomocí axiální nožní konzoly, speciálně navržené pro scénáře boční instalace a horizontálního upevnění.
• Montáž na přírubu F/G: Plochá montáž s přírubou na straně tyče / bez tyče pro vertikální pevné umístění a stabilizaci při velkém zatížení.
• C/D Clevis Mount: Jedno vidlicové / dvojité vidlicové spojení, vhodné pro kyvné a spojovací mechanické konstrukce.
• E Trunnion Mount: Instalace bočního čepu bez tyče, ideální pro pracovní podmínky s překlápěním a houpáním.
5.2 Hlavní derivátová řada
• CDG3B: Magnetický dvojčinný typ (standardní mainstreamový model)
• CDG3S/T: Magnetický jednočinný typ (vratná pružina / vysunutí pružiny)
• CDG3W: Magnetický dvoučinný dvoučinný typ
• CDG3K: Magnetický nerotační šestihranný tyčový typ
• CDG3R: Ultratenký typ s přímou montáží pro extrémně prostorově omezené zařízení
|
Porovnávací položka |
Krátký lehký válec CG3 |
Standardní lehký válec CG1 |
|
Rozsah vrtání |
φ20~100 (ultrakompaktní tělo) |
φ20~100 (standardní kompaktní tělo) |
|
Vlastnosti materiálu |
Vysoce pevná hliníková slitina, o 24 % lehčí |
Běžná hliníková slitina, lehká |
|
Celková délka |
O 26~51 mm kratší než CG1 |
Standardní délka benchmark |
|
Max Stroke |
Dvojčinný ≤300 mm |
Dvojčinný ≤1000 mm |
|
Rozsah tahu |
157~3927N (střední a nízké zatížení) |
157~3927N (střední a těžké zatížení) |
|
Použitelné prostředí |
Obecně suché a mírně prašné prostředí |
Obecně suché a mírně prašné prostředí |
|
Náklady Výkon |
Střední cena, vysoká cena-výkon |
Střední cena, stabilní cena-výkon |
|
Scénáře základních aplikací |
Prostorově omezená, vysokofrekvenční automatika s krátkým zdvihem |
|
|
|
|
Automatizace s dlouhým zdvihem a středně vysokým zatížením |
1. Výběr vývrtu: Vyberte vhodnou velikost otvoru podle skutečné hmotnosti nákladu, rezervujte minimálně 50% bezpečnostní rezervu. Upřednostněte řadu CG3 pro pracovní podmínky s nízkou zátěží a omezeným prostorem.
2. Výběr tahu: Nastavte skutečný pracovní zdvih plus bezpečnostní rezervu 10~20 mm. Dodržujte standardní pravidla zdvihu: dvojčinný ≤300 mm, jednočinný ≤100 mm.
3. Funkční konfigurace: Zvolte B pro konvenční dvojčinný vratný pohyb; S pro bezpečnostní scénáře s jednočinným resetem pružiny; K pro vysoce přesné polohování proti zkroucení. Vyberte vzduchový nárazník typu A pro vysokorychlostní provoz (>500 mm/s), abyste snížili náraz a hluk. Vyberte si magnetický model CDG3 sladěný s přepínači M9B/A93 pro detekci polohy a automatické ovládání v reálném čase.
Ultrakrátký lehký válec nové generace SOLH CG3 se vyznačuje ultrakompaktním lehkým tělem, vysokorychlostním a nehlučným provozem, bezolejovým bezúdržbovým výkonem a rozmanitými způsoby montáže, což poskytuje vysoce nákladově výkonná a prostorově úsporná řešení lineárního pohybu pro středně a lehce zatěžovaná vysokofrekvenční automatizovaná zařízení.
