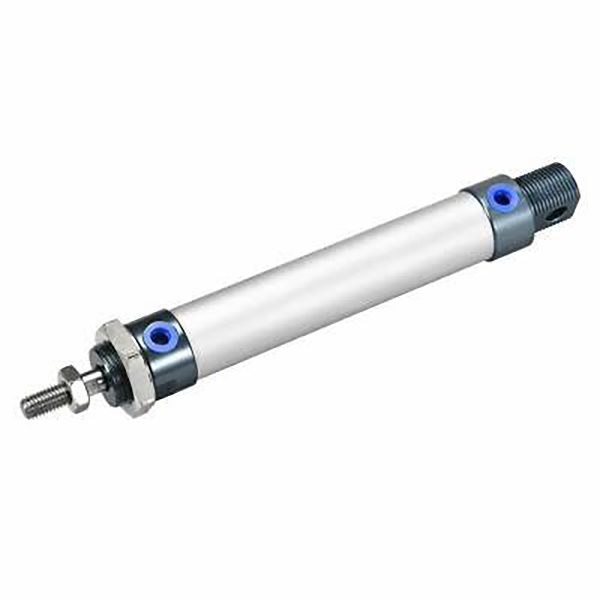

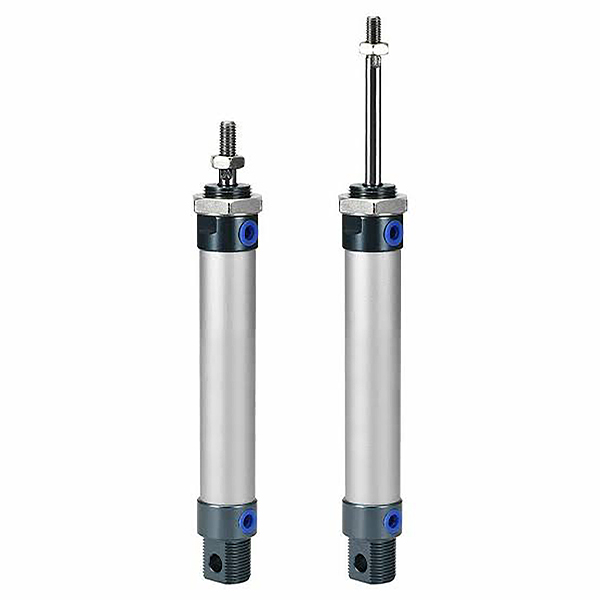

Mini válec z hliníkové slitiny řady MAL | Lehký ekonomický pneumatický válec

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

     Řada SOLH MAL je lehký ekonomický mini pneumatický válec z hliníkové slitiny, široce uznávaný na trhu jako cenově výhodné řešení miniválce. Díky eloxované trubce válce z hliníkové slitiny a pístnici z nerezové oceli se vyznačuje ultralehkou hmotností, kompaktní konstrukcí a nízkou cenou. Díky silné kompatibilitě s řadami MA a CM2 je ideální pro nenáročná, rozpočtově citlivá automatizovaná zařízení v elektronice, balení, lehkém průmyslu a suchých a bezprašných pracovních scénářích.

  1.1 Univerzální standardní a vysoká zaměnitelnost

     Vyrobeno podle domácích univerzálních průmyslových standardů s jednotnými montážními rozměry a specifikacemi rozhraní. Dosahuje vynikající strukturální a rozměrové zaměnitelnosti s běžnými válci řady MA a CM2, podporuje výměnu bez úprav, renovaci zařízení a dávkovou standardizovanou montáž.

  1.2 Struktura lehkého materiálu

     Vyrobeno z prvotřídní eloxované trubky válce z hliníkové slitiny a koncových krytů z hliníkové slitiny, sladěných s pístní tyčí z nerezové oceli. Ve srovnání s konvenčními válci řady MA je řada MAL o 15 % lehčí a přibližně o 10 mm kratší v celkové délce. Poskytuje vynikající přenositelnost a kompaktní instalační výkon a zároveň efektivně kontroluje náklady.

  1.3 Stabilní struktura zajištění závitu

     Přijetí technologie uzamykání závitu krytu se dvěma konci s pevnou a stabilní strukturou sestavy. Zjednodušený kulatý rovný vzhled zajišťuje jednoduchou celkovou strukturu a pohodlnou každodenní demontáž, údržbu a ladění, což výrazně snižuje pozdější provozní náklady a náklady na údržbu u lehkoběžných automatizovaných výrobních linek.

  1.4 Diverzifikovaný pohyb a funkční deriváty

     • MAL dvojí působení: Dvoustranný vratný pohyb nasávání vzduchu, nejuniverzálnější standardní typ pro konvenční lineární automatizaci s nízkou zátěží.

     • MSAL Single Acting (Push Out): Pružinová výsuvná konstrukce, automatické vysunutí tyče po výpadku napájení pro bezpečnostní resetovací mechanismy.

     • Jednočinný MTAL (stáhnout zpět): Struktura s vratnou pružinou, automatické zatažení tyče po výpadku napájení pro scénáře ochranného polohování.

     • MALD Double Rod: Dvojitá výstupní pístnice, realizující synchronní chod a zdvojnásobený efektivní zdvih pro přesný synchronní převod.

     • Nastavitelný zdvih MALJ: Dvojčinný design s nastavitelným zdvihem, podporující přesné polohování a flexibilní kalibraci zdvihu pro různé pracovní požadavky.

  1.5 Flexibilní pufr a odolný těsnící systém

     Standardně vybavena vysoce kvalitní pryžovou tlumicí podložkou pro základní snížení hluku a tlumení nárazů; volitelný vylepšený vzduchový nárazník (kód C) účinně snižuje vibrace a hluk během vysokorychlostního cyklického provozu. Válec využívá obousměrné kompozitní těsnění s nízkým třením a vestavěnou drážkou pro skladování oleje, vyznačuje se ultranízkým startovacím tlakem a stabilním bezolejovým provozem s životností až 5 milionů cyklů.

  1.6 Volitelná konfigurace magnetické indukce

     Řada MAL podporuje volitelný vestavěný magnetický kroužek (kód S), dokonale kompatibilní s magnetickými spínači řady CS1-G a SMC M9B. Realizuje přesnou detekci polohy pístu v reálném čase a propojení elektrického signálu, čímž splňuje požadavky na automatické polohování cyklu a inteligentní monitorování pro lehká automatizační zařízení.

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

  1. Typická struktura modelu: MAL25-100S-CM-FA

 2. Standardní příklady objednávek

     • Standardní dvojčinný magnetický model: MAL32-75S-CM (vrtání 32 mm, zdvih 75 mm, kulatý ocas, s magnetickým kroužkem)

     • Jednočinný model s pružinovým návratem: MTAL20-50S-U (vrtání 20 mm, zdvih 50 mm, plochý ocas, jednočinný reset)

     • Double Rod Dvojčinný model: MALD25-100S-CA (vrtání 25 mm, zdvih 100 mm, otočný konec, synchronní chod s dvojitou tyčí)

3. Základní technické parametry (standardní typ)

4. Teoretická referenční tabulka tahu a tahu 0,5 MPa (jedna tyč)

 4.1 Údaje o výkonu s dvojím účinkem (MAL).

  4.2 Jednočinná (MTAL Spring Return) Výkonnostní data

5. Montážní formy a odvozené modely

  5.1 Diverzifikované univerzální způsoby montáže

     • CM Kulatý ocas: Standardní přímá montáž, nejuniverzálnější typ pro konvenční pevný lineární provoz s nízkou zátěží

     • CA Swing Tail: Výkyvná ocasní konstrukce, vhodná pro oscilační, překlápěcí a spojovací mechanické mechanismy

     • U plochý ocas: Ultrakompaktní design ploché ocasní plochy, ideální pro ultratenké a úzké uspořádání instalačního prostoru

     • FA/FB Přední/Zadní příruba: Přední a zadní upevnění ploché příruby, stabilní vertikální instalace pro polohovací zařízení s lehkým zatížením

     • Držák na nohy LB: Axiální upevnění patky, pohodlná boční instalace a flexibilní uspořádání vybavení

     • Dvojitý držák na ucho SDB: Dvojitá závěsná konstrukce, přizpůsobená flexibilním výkyvům a speciálním pracovním podmínkám spojení

  5.2 Hlavní derivátová řada

     • MAL Standardní dvojčinné: Univerzální lehký model s volitelným magnetickým kroužkem pro všeobecnou automatizaci lehkého zatížení

     • Jednočinný MSAL/MTAL: Typy s vysunutím pružiny / s návratem pružiny pro scénáře bezpečnostního resetu a ochranné polohy

     • MALD Double Rod: Dvojitá synchronní výstupní struktura, zdvojnásobení efektivního zdvihu a zlepšení stability provozu

     • Nastavitelný zdvih MALJ: Přizpůsobitelný design zdvihu pro přesné polohování a požadavky na zpracování s proměnným zdvihem

     • Nastavitelný polštář MALC: Vylepšená struktura vzduchového nárazníku, snižující nárazy a hluk při vysokých rychlostech pro častý cyklický provoz

6. Srovnání výběru MAL vs MA

7. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr vývrtu: Vyberte správnou velikost otvoru na základě skutečné hmotnosti nákladu, rezervujte si více než 50% bezpečnostní rezervu. Upřednostněte řadu MAL pro projekty automatizace s nízkou zátěží a s ohledem na rozpočet.

     2. Výběr tahu: Skutečný pracovní zdvih plus bezpečnostní rezerva 10~20 mm; dodržujte standardní limity zdvihu: dvojčinný ≤500 mm, jednočinný ≤150 mm.

     3. Funkční konfigurace: Zvolte MAL pro standardní dvojčinný provoz, MTAL pro jednočinnou vratnou pružinu, MALD pro synchronní provoz s dvojitou tyčí. Vyberte vzduchový polštář MALC pro vysokorychlostní provoz (>500 mm/s). Vybavte S magnetickým kroužkem + spínače CS1-G/M9B pro automatickou detekci polohy.

Shrnutí jedné věty

     Lehký mini válec z hliníkové slitiny řady SOLH MAL se vyznačuje ultralehkou kompaktní konstrukcí, mimořádně nízkou cenou a rozmanitými funkčními možnostmi, které slouží jako cenově nejefektivnější pneumatické řešení pro malé automatické zařízení s nízkou zátěží, suchým prostředím a rozpočtem.
