Miniválec z nerezové oceli řady C85 (standard ISO 6432, systém kompatibilní s SMC)

Značka: SOLH by Richge Technology | Katalog produktů orientovaných na export

Značka: SOLH by Richge Technology

Přehled produktu

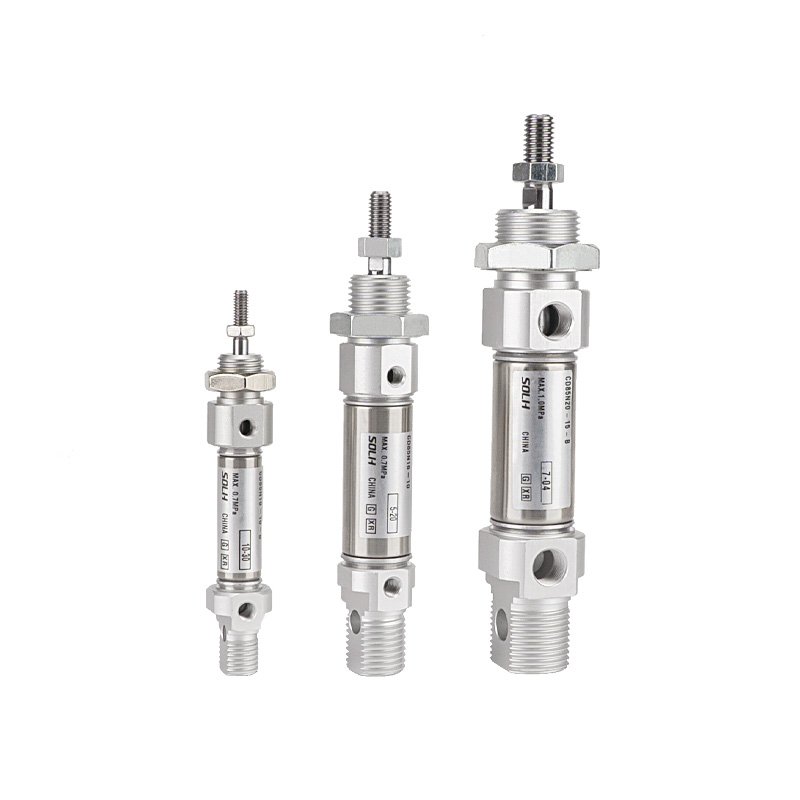

     Mini válec z nerezové oceli řady SOLH C85 vyhovuje mezinárodní normě ISO 6432, rozsah vrtání φ8~25mm. Vlastnosti: kompaktní obrys, odolnost proti korozi, vysokorychlostní a vysokofrekvenční výkon, bezolejový provoz. Široce nasazen v potravinářském, farmaceutickém, elektronickém a všeobecném pneumatickém automatizačním zařízení.

Základní struktura a konstrukční prvky

   1. Norma: ISO 6432 (φ8–φ25), univerzální montážní rozměry pro globální trh s miniválci.

   2. Materiál: hlaveň z nerezové oceli 304, pístnice a pojistná matice; odolný proti korozi, vhodný pro vlhké, slabé kyselé a slabé alkalické pracovní podmínky.

   3. Struktura: Koncovky s válcovým zalisováním, bez spojovací tyče, rovný válcový tvar, malá velikost a nízká hmotnost.

   4. Varianty provozu

     -- Jednotyčový dvoučinný (standardní)

     -- Jednočinné (vratná pružina / vysunutí pružiny)

     -- Dvoutyčový synchronní válec

     -- C85K Nerotační tyčový typ

   5. Polštář: Standardní pryžový polštář; vzduchový polštář (přípona C) volitelný pro φ10–25 pro snížení nárazu při vysokorychlostním pohybu.

   6. Těsnění: Speciální obousměrné těsnění s drážkou zásobníku oleje, nízký spouštěcí tlak, dlouhá životnost v bezolejovém provozu.

   7. Detekce polohy: Volitelný vestavěný magnetický kroužek (kód D); Způsoby instalace magnetického spínače: A=drážka kolejnice, B=drážka ocelového pásu.

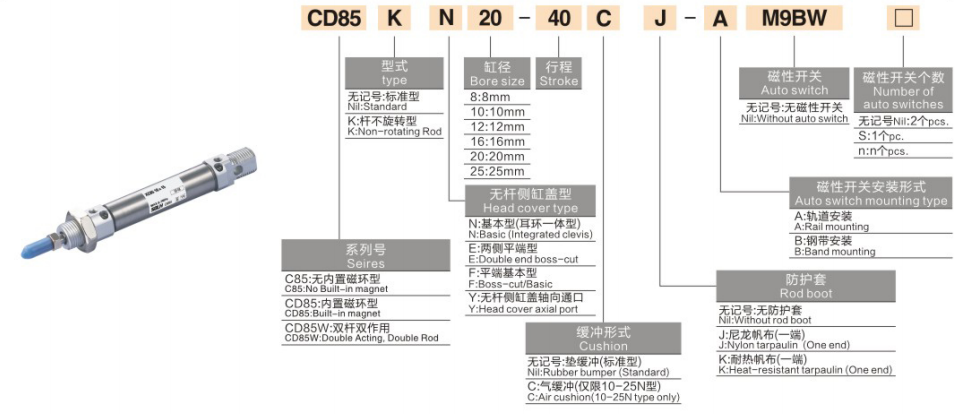

Kompletní pravidlo kódování modelu

   1. Příklad modelu：CD85N25-100C-B

  2. Referenční příklad objednávky：CD85N16-50

     -- Základní typ, vrtání 16, zdvih 50, zabudovaný magnet, pryžový polštář.

Standardní technické specifikace (dvojité působení)

Teoretická tahová a tažná síla @0,6MPa (jedna tyč, jednotka:N)

Montážní formy a odvozené modely

  1. Možnosti montáže ISO6432

     -- N: Základní typ s integrovanou vidlicí (nejoblíbenější)

     -- F: Axiální montáž na plochý konec

     -- L: Montáž na jednu nohu / M: Montáž na dvojitou nohu

     -- G: Montáž na přírubu

     -- NU: Uchycení čepu vidlice

   2. Hlavní odvozené verze

     -- CD85: S vestavěným magnetickým kroužkem, kompatibilní s magnetickými senzory

     -- C85K: Neotočná čtyřhranná pístnice, polohování proti zkroucení

     -- C85E: Jednočinné (vratná pružina / vysunutí pružiny)

     -- CWCD85E: Dvojčinný válec s dvojitou tyčí, synchronní pohyb

Srovnání výběru: C85 VS MI VS MA

   1. ✅ Preferované příležitosti pro C85

     -- Potravinářský, farmaceutický a elektronický průmysl: Nerezová ocel, čistá třída, antikorozní

     - Vysokorychlostní a vysokofrekvenční cykly: 50–1500 mm/s s krátkým vratným pohybem

     -- Kompaktní uspořádání zařízení: φ8–25 tenké válcové tělo

     -- Vlhké a mírně korozivní prostředí dílny

     -- Globální poptávka po výměně: Univerzální rozměr ISO6432 pro přímou výměnu

 Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání: Vypočítejte tah a horizontální zatížení, rezerva ≥50% bezpečnostní rezervy; pro provoz s vyšší frekvencí zvolte menší vrtání.

   2. Potvrzení tahu: Přidejte další okraj 10–20 mm; maximální zdvih 400 mm.

   3. Výběr konfigurace

     -- Vestavěný magnet: přidejte kód D

     -- Snížení nárazu při vysoké rychlosti: zvolte příponu C vzduchový polštář

     -- Požadavek proti zkroucení: vyberte neotočnou verzi K

     -- Odpovídající montážní forma: N/F/L/M/G podle struktury zařízení

Shrnutí jedné věty

     Mini válec z nerezové oceli SOLH C85/CD85 ISO6432 je plně zaměnitelný s dováženou řadou SMC, podporuje vysokorychlostní bezolejový provoz, více způsobů montáže a volitelnou antirotační tyč, ideální lineární pohon pro potravinářské, lékařské a elektronické automatizované výrobní linky.
