Krátký mini válec z nerezové oceli řady CM3 | Ultrakompaktní pneumatický válec nové generace

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

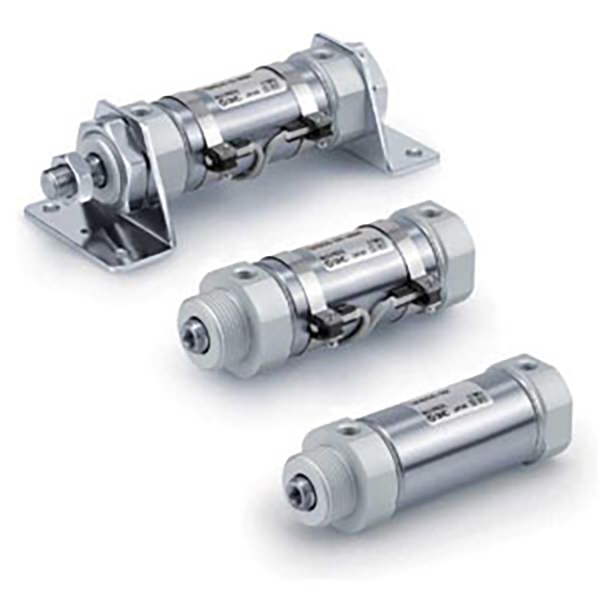

     Řada SOLH CM3/CDM3 je nová generace krátkého typu miniválce z nerezové oceli optimalizovaná jako vylepšená náhrada za tradiční řadu CM2. Pokrývá velikosti otvorů od φ20 do φ40 s maximálním zkrácením celkové délky o 29 mm a o 21 % nižší hmotností ve srovnání s CM2. Díky ultra kompaktnímu tělu, kompletní konstrukci z nerezové oceli 304, bezolejovému provozu a 4cestnému designu potrubí se dokonale přizpůsobí prostorově omezeným, vlhkým, slabým kyselinám a zásadám a čistým pracovním podmínkám. Široce se používá v potravinářském, lékařském, elektronickém a balicím průmyslu pro středně náročné úkoly s přesným lineárním pohybem.

  1.1 Standardní a prémiová konstrukce materiálu

     Plně kompatibilní se zaměnitelnými standardy JIS B 8356. Celá trubka válce, pístnice a koncové kryty jsou vyrobeny z vysoce kvalitní nerezové oceli 304, která poskytuje vynikající odolnost proti korozi a korozi. Stabilně pracuje ve vlhkém prostředí, ve slabě kyselých/slabých alkalických pracovních podmínkách a v čistých výrobních dílnách se silnou přizpůsobivostí prostředí.

  1.2 Integrovaná ultrakompaktní struktura

     Díky zajištění závitu koncového krytu a integrované struktuře válcové trubky je celková velikost výrazně minimalizována. Inovativní 4cestný design potrubí (90° interval) poskytuje ultra vysokou svobodu montáže, řeší instalační dilema úzkého prostoru zařízení a realizuje flexibilní uspořádání automatizovaných stanic.

  1.3 Diverzifikované typy pohybu pro úplné pokrytí scénářů

     • Dvojí působení (CM3B) : Dvoustranný vratný pohyb nasávání vzduchu, nejuniverzálnější typ pro standardní automatizované lineární řízení.

     • Jednočinný (CM3S/T) : S = návrat pružiny, T = vytažení pružiny; automatický reset po vypnutí pro scénáře s prioritou bezpečnosti.

     • Dvojitá tyč (CM3W) : Dvoukoncový výstup tyče, synchronní stabilní pohyb a zdvojnásobený efektivní zdvih pro speciální spojovací mechanismy.

     • Nerotující tyč (CM3K) : Šestihranná pístnice proti zkroucení, nulová rotace během provozu pro požadavky na vysoce přesné polohování.

  1.4 Špičkové těsnění a dlouhá životnost

     Válec je vybaven obousměrným těsnicím kroužkem s nízkým třením a vestavěnou drážkou pro skladování oleje, vyznačuje se extrémně nízkým startovacím tlakem a stabilním provozem. Standardní konstrukce bezolejového mazání splňuje čisté průmyslové standardy. Optimalizovaná konstrukce odolná proti opotřebení zajišťuje životnost více než 8 milionů cyklů, což výrazně snižuje frekvenci údržby zařízení.

  1.5 Flexibilní konfigurace vyrovnávací paměti a indukce

     Standardní pryžový nárazník pro základní tlumení nárazů a snížení hluku; volitelný vzduchový nárazník typu A pro vysokorychlostní a častý provoz, aby se eliminoval náraz na konec. Model CDM3 je dodáván s vestavěným magnetickým kroužkem, kompatibilním s magnetickými spínači řady M9B/A93/Z73 pro zpětnou vazbu signálu polohy v reálném čase a automatické řízení propojení PLC; Nemagnetická verze CM3 pro jednoduchý cyklický pohyb.

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

  1. Typická struktura modelu: CDM3B25-100Z

 2. Standardní příklady objednávek

     • Magnetický dvojčinný model: CDM3B32-50Z (vrtání φ32, zdvih 50 mm, vestavěný magnetický kroužek, dvojčinný)

     • Jednočinný model s pružinovým návratem: CDM3S20-25Z (vrtání φ20, zdvih 25 mm, reset pružiny)

     • Nerotující přesný model: CDM3K40-100Z (vrtání φ40, zdvih 100 mm, šestihranná antitorzní tyč)

3. Základní technické parametry (standardní typ)

4. 0,5MPa teoretická data o tahu a tahu

 4.1 Dvojčinný (CM3B) Tah & Tension Table

  4.2 Tabulka výkonnosti Jednočinné (CM3S Spring Return).

5. Typy montáže a odvozené modely

  5.1 Různé způsoby montáže

     • Základní typ B: Přímá instalace pomocí závitů koncového krytu, nejuniverzálnější a cenově nejvýhodnější způsob montáže.

     • L Držák na nohy: Upevnění pomocí axiální nožní konzoly pro stabilní horizontální instalaci.

     • Montáž na přírubu F/G: Montáž boční příruby na straně tyče / bez tyče pro vertikální pevné umístění.

     • C/D Clevis Mount: Spojení s jednoduchou vidlicí / dvojitou vidlicí pro scénáře kývání a spojování.

     • E Trunnion Mount: Struktura bočního čepu bez tyče pro flexibilní pohyb.

  5.2 Hlavní derivátová řada

     • CDM3B: Magnetický dvojčinný typ (standardní mainstreamový model)

     • CDM3S/T: Magnetický jednočinný typ (vratná pružina / vysunutí pružiny)

     • CDM3W: Magnetický dvoučinný dvoučinný typ

     • CDM3K: Magnetický nerotační šestihranný tyčový typ

     • CDM3R: Přímý ultratenký typ montáže pro extrémně prostorově omezené stanice

6. Srovnání výběru CM3 vs CM2

7. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr vývrtu: Potvrďte velikost otvoru podle skutečné hmotnosti nákladu, rezervujte minimálně 50% bezpečnostní rezervu. Upřednostněte řadu CM3 pro středně silné, čisté a korozivzdorné pracovní podmínky.

     2. Výběr tahu: Skutečný pracovní zdvih plus bezpečnostní rezerva 10~20 mm. Dodržujte standardní pravidla zdvihu: dvojčinný ≤300 mm, jednočinný ≤100 mm.

     3. Funkční konfigurace: Vyberte B pro konvenční dvojčinný vratný pohyb; S pro bezpečnostní scénáře s jednočinným resetem pružiny; K pro požadavky na vysoce přesné polohování proti zkroucení.

Shrnutí jedné věty

     Krátký mini válec z nerezové oceli nové generace SOLH CM3 se vyznačuje ultrakompaktním lehkým tělem, plnou odolností proti korozi 304, bezolejovým provozem s dlouhou životností a rozmanitými způsoby montáže, poskytuje vysoce stabilní a prostorově úsporná řešení lineárního pohybu se středním tahem pro potravinářská, lékařská, elektronická a balicí zařízení pro čistou automatizaci.
