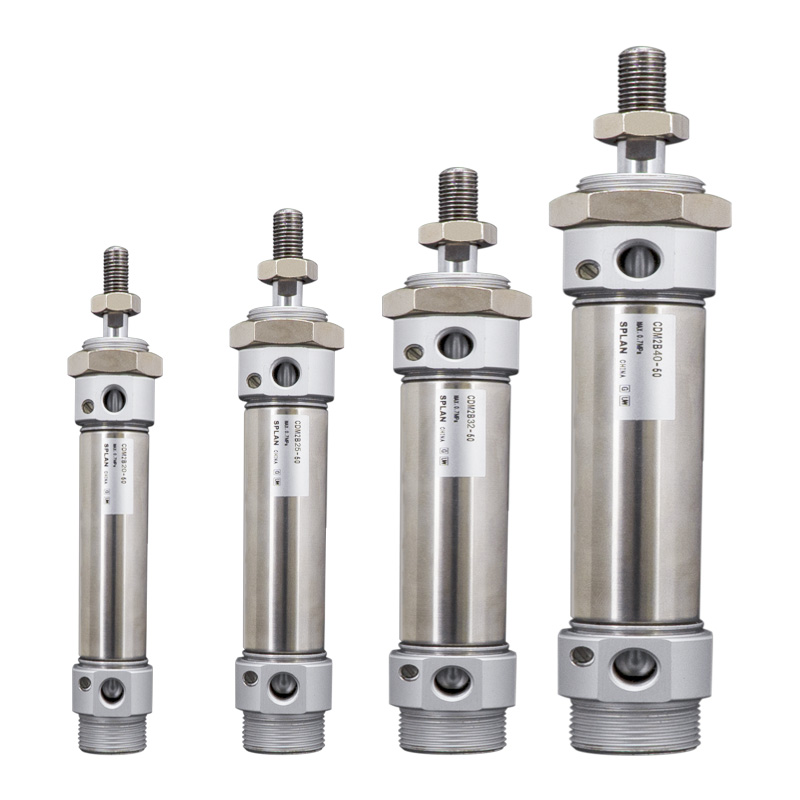

Miniválec z nerezové oceli řady CM2 / CDM2 (dvojčinný / jednočinný)

Značka: SOLH by Richge Technology

Přehled produktu

     SOLH CM2 / CDM2 jsou standardní kruhové válce z nerezové oceli JIS B 8356, velikost otvoru φ20/25/32/40 mm. Výkon umístěný mezi mikro mini válce a standardní válce. Hlavní výhody: odolnost proti korozi, dlouhá životnost, rozmanité možnosti montáže, kompaktní střední tahový výkon. Široce používané pro potravinářské, farmaceutické, elektronické, balicí a čistší automatizační stanice se středním zatížením.

Základní struktura a konstrukční prvky

   1. Standard: Odpovídá JIS B 8356, kulaté tělo s univerzálními montážními rozměry.

   2. Materiál: hlaveň z nerezové oceli 304, pístnice a koncovky, nerezové, odolné vůči vlhkosti, slabým kyselinám, slabým zásadám a čistému prostředí.

   3. Struktura: Koncovky zajištěné závity, rovný kulatý obrys, vysoká mechanická pevnost a snadná údržba.

   4. Varianty provozu

     -- CM2B Double Acting: Přívod vzduchu na obou koncích, nejoblíbenější standardní model

     -- CM2S / CM2T Jednočinné: S=Vratka pružiny; T=Vysunutí pružiny, automatický reset po přerušení přívodu vzduchu

     -- CM2W Double Rod: Tyč prodloužená na obě strany, synchronní pohyb, efektivní zdvih zdvojený

     -- CM2K nerotující tyč: Šestihranná pístní tyč, proti přetočení pro přesné polohování

   5. Polštář: Standardní pryžový polštář; vzduchový polštář (přípona A) volitelně pro snížení kročejového hluku při vysoké rychlosti.

   6. Těsnění: Obousměrné těsnění s nízkým třením s drážkou zásobníku oleje. Nízký startovací tlak, bezolejový provoz, životnost ≥8 milionů cyklů.

   7. Detekce polohy: Verze CDM2 vybavená vestavěným magnetickým kroužkem, kompatibilní s magnetickými spínači M9B/A93/Z73 pro zpětnou vazbu polohy pístu.

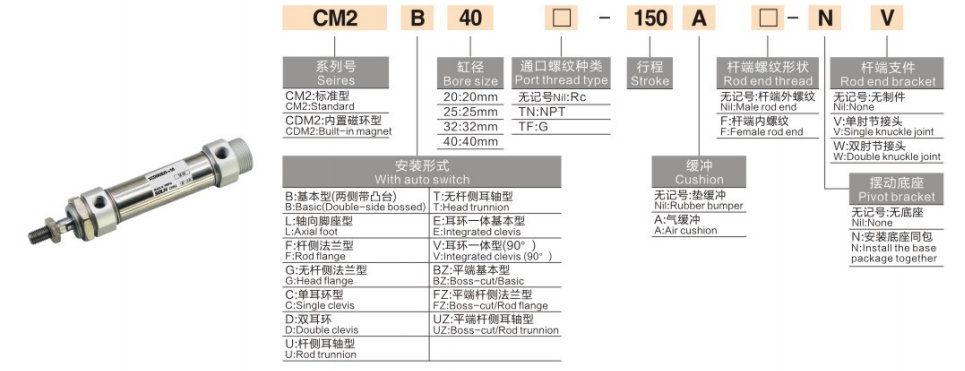

Kompletní pravidlo kódování modelu

   1. Příklad modelu：CDM2B20-100A-B

   2. Referenční příklady standardních objednávek

     -- CDM2B25-50-B：Bore25, stroke50, dvojčinný, vestavěný magnet, pryžový polštář

     -- CDM2S32-75-B: Vrt32, zdvih 75, jednočinná vratná pružina

     -- CDM2K40-100-B：Vrtání 40, zdvih 100, nerotující šestihranná pístnice

Technické specifikace Universal Core

Teoretická tahová a tažná síla @0,5MPa (jedna tyč, jednotka:N)

   1. Dvojčinné CM2B

   2. Jednočinný CM2S (jarní návrat @0,5MPa)

Montážní formy a odvozené modely

   1. Možnosti montáže

     -- B Základní typ: Přímá instalace pomocí závitů koncovky (nejběžnější)

     -- L Nožní držák: Axiální upevnění nožní konzoly

     -- Příruba F/G: Příruba na straně tyče / příruba na straně hlavy

     -- C/D vidlice: Jednoduchá vidlice /dvojitá vidlice

     -- E Trunnion: Čelní čep na straně hlavy pro kývavý pohyb

   3. Hlavní derivační řada

     -- CDM2B: Standardní dvoučinný s vestavěným magnetem

     -- CDM2S/T: Jednočinná vratná pružina / vysunutí pružiny

     -- CDM2W: Dvojitá dvoučinná

     -- CDM2K: Nerotující šestihranná pístnice

     -- CDM2R: Tenká verze s přímou montáží pro omezený axiální prostor

Průvodce rychlým výběrem ve 3 krocích

   1. Výběr vrtání: Vypočítejte požadovaný tah a horizontální zatížení, rezerva ≥50% bezpečnostní rezervy; zvolte CM2 přednostně pro aplikace se středním zatížením.

   2. Potvrzení zdvihu: Přidejte 10 ~ 20 mm extra cestovní okraj; Max. zdvih: dvojčinný ≤ 300 mm, jednočinný ≤ 100 mm.

   3. Konfigurace přizpůsobení

     -- Provoz: Dvojčinný → B; jednočinná vratná pružina → S; požadavek proti kroucení → K

     -- Polštář: Přidejte příponu A (vzduchový polštář) pro vysokorychlostní vratný pohyb

     -- Polohová zpětná vazba: Vyberte model vybavený magnetem CDM2, odpovídající magnetickým spínačům M9B/A93

Shrnutí jedné věty

     Standardní kulatý pneumatický válec z nerezové oceli SOLH CM2/CDM2 JIS je plně zaměnitelný s dováženou řadou CM2, k dispozici ve dvoučinných, jednočinných, dvoutyčových a neotočných tyčových variantách, více možností montáže, ideální lineární pohon se středním tahem pro potravinářské, lékařské, elektronické a balicí čisté automatizační zařízení.
