Vzduchový válec

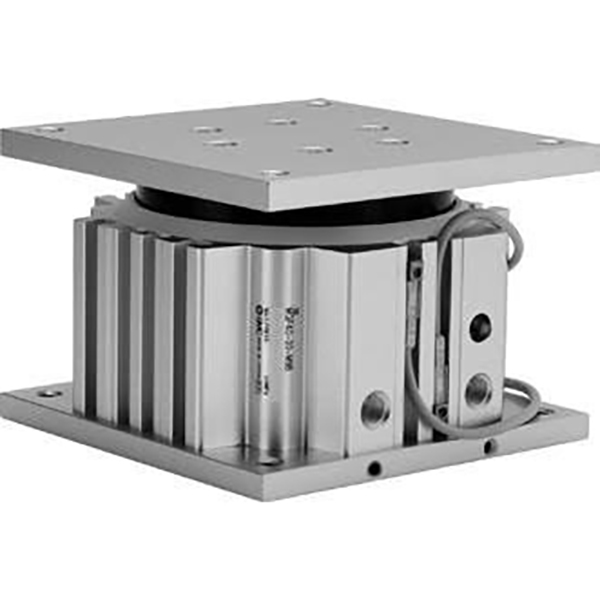

Nízkoprofilový válec vodícího stolu SOLH MGF je plně zaměnitelný s odpovídajícími protějšky SMC. Navrženo s integrovanou soustřednou vodicí objímkou ​​velkého průměru, ruší směrové omezení tradičních dvojitých válců vodicí tyče a poskytuje rovnoměrný 360° výkon proti vychýlení proti excentrickému zatížení. Jeho celková instalační výška je snížena o 15%~20% ve srovnání s řadou MGQ pro ultra ploché kompaktní uspořádání. Dostupné velikosti vrtání: φ40, φ63, φ100 mm se standardními krátkými zdvihy v rozsahu od 30 mm do 100 mm, optimalizované pro těžký provoz s krátkým zdvihem. Vestavěné antirotační čepy poskytují extrémně vysoký přípustný točivý moment až 409 N·m pro model φ100, stabilní při excentrické síle ze všech směrů bez zaseknutí nebo posunutí, se špičkovou přesností proti rotaci ±0,05°. Je podporována obousměrná horní a spodní montáž; T-drážky na třech stranách těla umožňují instalaci magnetického spínače na čtyři strany. Vybaveny jsou standardní dvoustranné pryžové tlumiče a bezolejový bezúdržbový provoz. Verze s 10 prefixy s nízkým obsahem prachu splňuje přísné požadavky polovodičových, 3C elektronických a lékařských dílen. Přibližně o 15 % lehčí než konvenční konstrukce, je široce používán pro zvedání obrobků, vyhazování přípravků, překlápění stanice a těžké tlačení na krátkou vzdálenost, protože je ideálním kompaktním pneumatickým pohonem, který vyžaduje všesměrovou ochranu proti vychýlení a vysoký krouticí moment v omezeném prostoru instalace.

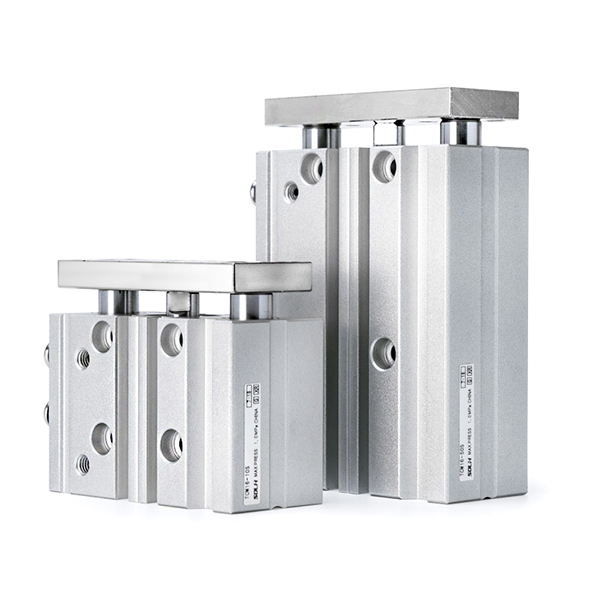

Triaxiální válec vodicí tyče řady SOLH TC je přímou náhradou za řadu SMC MGP. Využívá integrovanou tříosou konstrukci sestávající ze dvou vodicích tyčí a centrální pístnice s ultra vysokou tuhostí. Jeho odolnost proti zkroucení a boční nosnost jsou více než dvojnásobné oproti běžným válcům s dvojitou vodicí tyčí, čímž účinně zabraňují vychýlení a posunutí polohy. Dostupné velikosti otvorů se pohybují od φ6 mm do 100 mm se dvěma variantami jádra: Typ přesného kuličkového ložiska TCL poskytuje ultra nízké tření a hladký pohyb pro vysokofrekvenční zvedání a přesné polohování; Typ kluzného ložiska z mosazné slitiny TCM se může pochlubit vynikající odolností proti opotřebení a odolností proti nárazu pro velké zatížení, prašná prostředí a operace zastavování dopravníkové linky. Standardní zdvihy pokrývají 5 mm až 500 mm. Volitelné konfigurace zahrnují nastavení zdvihu typu J (maximálně nastavitelný rozsah 50 mm) a vysokoteplotní verzi -T pracující stabilně od -20 ℃ do 120 ℃. Standardní konfigurace zahrnují vestavěné magnetické kroužky, dvojité pryžové tlumiče a bezolejový bezúdržbový provoz. Jsou integrovány vícesměrné montážní otvory a čtyřstranné sloty pro magnetické spínače, zatímco dva vzduchové porty na horní a boční straně umožňují flexibilní uspořádání potrubí. Příslušenství příruby a patky podporuje všestranné montážní orientace. Provozní tlak se pohybuje od 0,1 MPa do 1,0 MPa a referenční polohovací otvory zajišťují spolehlivou přesnost opakování. Tento integrovaný pohon, který se široce používá při zvedání dopravníkové zátky, manipulaci s PCB a krimpování v elektronice 3C, ovládání balicích vrat, vyhazování přípravků a excentrickém pohonu zátěže, eliminuje potřebu samostatných externích vodicích sestav, zjednodušuje mechanickou konstrukci s vynikajícím nákladovým výkonem pro miniaturní přesné stanice a obecnou automatizaci středního až těžkého provozu.

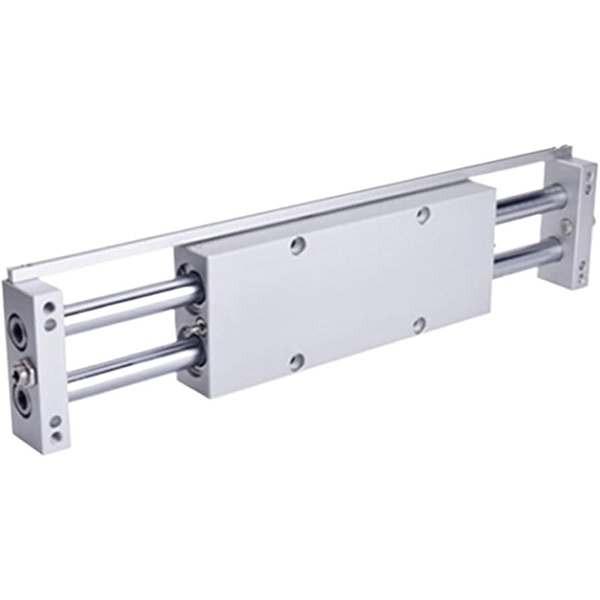

Dvojitý posuvný válec řady SOLH CX2 slouží jako výměnná náhrada za standardní modely SMC CX2. Postaven s dvojitými písty a symetrickými dvojitými pístními tyčemi poskytuje dvojnásobný tahový výkon ve srovnání s jednopístovými válci se stejnou velikostí vrtání a vynikající integrální tuhostí. Dostupné velikosti vrtání pokrývají φ10, 15, 25 mm se standardními zdvihy od 25 mm do 200 mm. Standardní verze využívá vedení kluzných ložisek; modernizované CXWM (kluzné ložisko + hydraulický nárazník) a CXWL (kuličkové ložisko + hydraulický nárazník) jsou přizpůsobeny pro vysokorychlostní aplikace s častými nárazy. Symetrické duální tyče poskytují vlastní mechanickou odolnost proti rotaci s maximální přesností až ±0,02° pro vrtání φ25, mají vynikající odolnost proti bočnímu a excentrickému zatížení. Nízkoprofilové štíhlé tělo podporuje dvě formy montáže: pevné tělo válce s pohyblivou koncovou deskou nebo pevnou koncovou desku s posuvným tělem válce. Čtyřstranné montážní otvory a třísměrné vzduchové otvory umožňují flexibilní instalaci a potrubí v úzkých stísněných prostorech. Vybaveny jsou standardní dvoustranné pryžové tlumiče a bezolejový bezúdržbový provoz; volitelná nemagnetická verze N eliminuje magnetické rušení při příležitostech citlivých na magnetické pole. Široce se používá při přesném přenášení obrobků pro 3C a polovodičový průmysl, tlačení a zvedání přípravků, husté uspořádání válců uvnitř kompaktních zařízení, vratné ovládání se středním zatížením pro potravinářské, lékařské a čisté dílny.

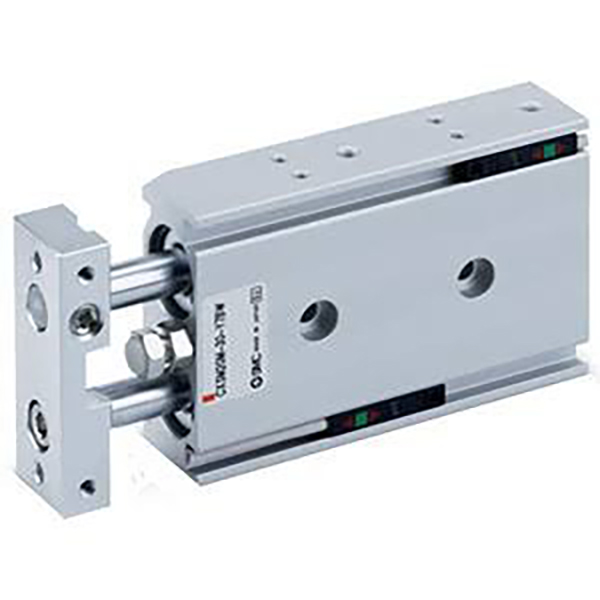

SOLH CXSJ je vylepšená ultrakompaktní iterace klasických dvouválců CXS, zaměnitelné s originální řadou SMC CXS. Postaven s integrovanými dvojitými písty a dvojitými vodícími tyčemi poskytuje dvojnásobný tlak při stejné velikosti otvoru se stabilní přesností proti rotaci ±0,1°. Jeho celkové rozměry jsou zkráceny a zúženy o 10%~20% s nižší hmotností, šité na míru pro extrémně úzké vnitřní uspořádání zařízení. K dispozici jsou čtyři dílčí modely: CXSJM s kluzným ložiskem se vyznačuje vynikající odolností proti opotřebení a prachotěsným výkonem pro obecné polohování při nízké rychlosti; Typ kuličkového ložiska CXSJL se může pochlubit ultra nízkým třením a hladkým pohybem s maximální rychlostí 800 mm/s pro vysokofrekvenční vysokorychlostní uchopení a umístění; Konstrukce s dvojitou průchozí tyčí CXSJWM/CXSJWL umožňuje instalaci obrobku na obou koncích pro oboustranné synchronní zvedání a centrování. Otvory φ6 a φ10 podporují axiální i boční průchody, zatímco ostatní velikosti používají pouze boční potrubí. Držák reverzibilního magnetického spínače podporuje 4směrnou montáž bez rušení a symetrickou levo-pravou instalaci. Dvoustranné pryžové nárazníky jsou standardem; přípona Z znamená vestavěné magnetické kroužky pro snímače polohy a nemagnetické verze jsou k dispozici pro scénáře proti magnetickému rušení. Volitelný výsuvný zámek P a zatahovací zámek R mohou držet aktuátor stabilně v určených polohách. Je široce používán pro výběr a umístění, lehké lisování a přesné omezování polohování při nízkém zatížení v rámci kompaktních automatizačních zařízení pro 3C a všeobecné výrobní linky.

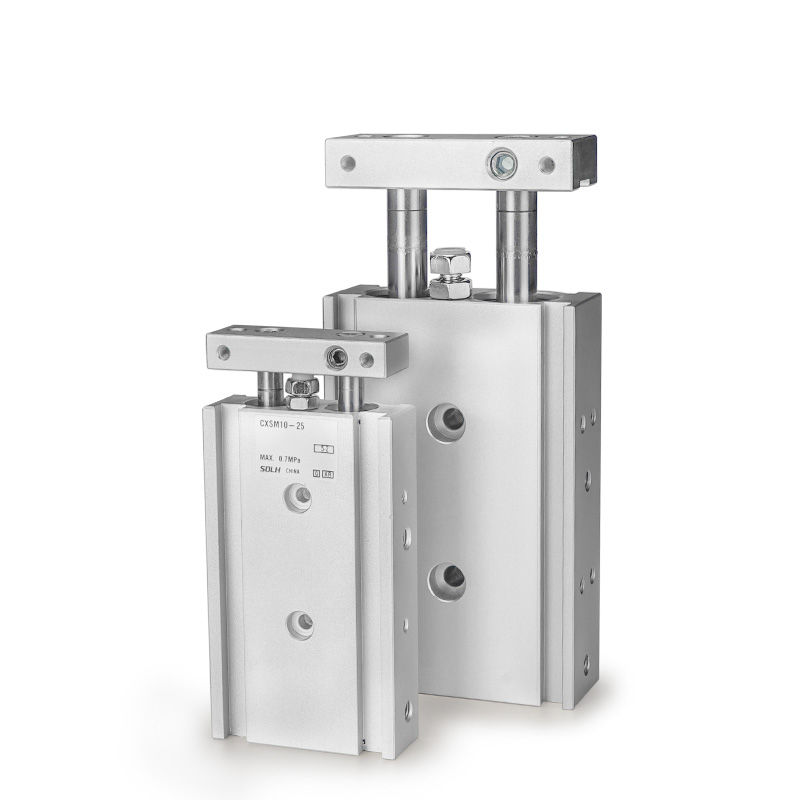

Tenký dvojitý válec SOLH CXS s vysokou tuhostí je plně zaměnitelný s originální řadou SMC CXS. Je zkonstruován s integrovanými koaxiálními duálními písty a duálními vodícími tyčemi pro synchronní ovládání a poskytuje téměř dvojnásobný tlak oproti jednopístovým válcům s identickou velikostí otvoru se stabilní přesností proti otáčení ±0,1°. Jeho integrovaná vodicí struktura poskytuje silnou odolnost proti bočnímu a excentrickému zatížení bez externích pomocných vodítek. K dispozici jsou čtyři základní podmodely: CXSM s kovovým kluzným ložiskem se může pochlubit vynikající odolností proti opotřebení, prachotěsným výkonem a vynikající boční nosností pro nízkorychlostní polohování, lisování a prašná prostředí; Typ kuličkového ložiska CXSL se vyznačuje ultra nízkým třením a plynulým pohybem s maximální rychlostí až 400 mm/s pro vysokofrekvenční vysokorychlostní uchopení a umístění; Verze CXSWM/CXSWL s dvojitou průchozí tyčí umožňují instalaci přípravku na oba konce tyče pro oboustranné synchronní zvedání a centrování. Standardní pryžové nárazníky s dvojitým koncem; Vzduchový tlumič AZ je volitelný pro velké otvory φ20/25/32, aby absorboval prudký náraz při vysoké rychlosti. Přípona Z označuje vestavěné magnetické kroužky pro přímou instalaci snímačů polohy D-M9B, D-A93 a dalších; pro magneticky citlivé pracovní podmínky jsou k dispozici nemagnetické varianty. Volitelný zámek vysunutí P a zámek zatažení R mohou zablokovat píst v určených polohách. Třístranná montáž (spodní, horní, boční) podporuje různá kompaktní mechanická uspořádání, široce využívaná v procesech přesného vychystávání, přenosu materiálu, polohování a lehkého lisování pro elektroniku 3C a všeobecné automatizační výrobní linky.

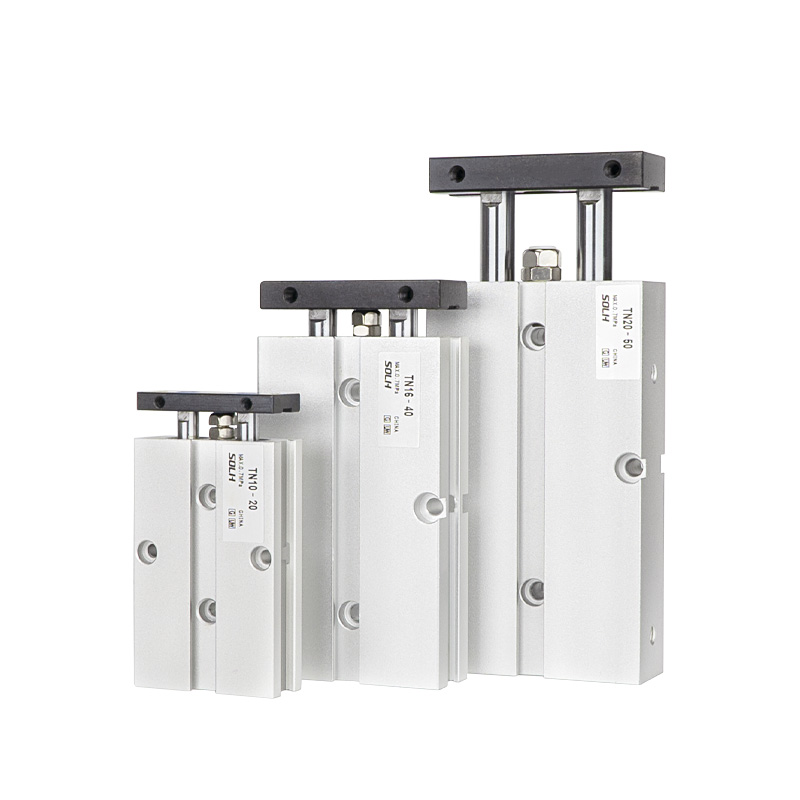

Cenově výhodný dvouhřídelový válec SOLH TN využívá jednopístovou konstrukci dvojitého vodícího hřídele s kluzným vedením ložisek pro kompaktní uspořádání a vynikající nákladovou výkonnost. Dodává se z výroby vybaven vestavěnými magnetickými kroužky a nastavitelným předním pryžovým nárazníkem pro jemné doladění zdvihu, který poskytuje přesnost proti otáčení ±0,2°. Synchronizované dvojité hřídele zabraňují kroucení a výkyvu, aby unesly mírné boční excentrické zatížení. K dispozici je třísměrná montáž (horní, spodní, boční) a boční drážky podporují přímou instalaci magnetických spínačů bez dalších držáků. Dodávají se dva typy: standardní jednokoncová tyč TN a dvojitá průchozí tyč TNW, přičemž TNW umožňuje montáž přípravku na obou koncích tyče pro obousměrný synchronní centrovací pohyb. Ve srovnání s řadou TR se TN vyznačuje menšími rozměry a nižšími náklady bez možnosti vrtání φ6; ve srovnání s dvoupístovými dvouválci CXS/CXSJ poskytuje TN jediný tah se zřejmými cenovými výhodami, ale nižší přesností a nosností. Jeho pracovní tlak se pohybuje od 0,15 do 1,0 MPa a přizpůsobivost okolní teplotě pokrývá -20℃~70℃. Je široce používán pro polohování s nízkou zátěží, jednoduché lisování, zastavování obrobků a přenos na krátkou vzdálenost pro obecné automatizační stanice s požadavky na střední přesnost a požadavky na kontrolu nákladů. Magnetický kroužek typu S je standardní pro celou řadu a nelze jej odstranit; výchozí závit Rc lze přizpůsobit na závit G nebo závit NPT pro zahraniční projekty.

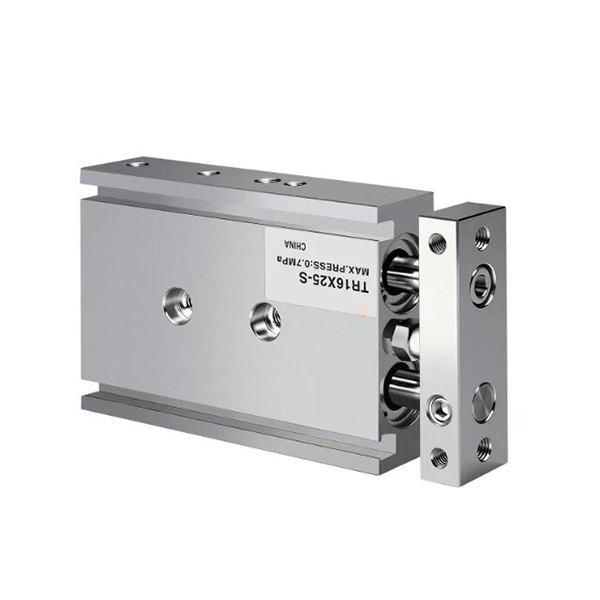

Dvouhřídelový válec SOLH TR je vyroben v souladu s průmyslovými normami JIS. Využívá jednopístovou konstrukci dvojitého vodícího hřídele, která je sladěna s prodlouženými pouzdry kluzných ložisek, vyznačující se vysokou strukturální tuhostí, vynikající odolností proti zkroucení a silnou odolností proti průhybu, která je lepší než cenově výhodné dvouhřídelové válce TN. Velikosti otvorů se pohybují plně od φ6 do 32 mm, včetně standardních jednotyčových TR, dvouprůchozích TRW a lehkých kompaktních variant TRJ. Přesnost proti otáčení dosahuje ±0,1° pro otvory ≥16 mm a ±0,2° pro malé otvory φ6/φ10; dvojité hřídele omezují výkyvy a zaručují stabilní provoz při dlouhých zdvihech. Nastavitelná přední pryžová tlumicí podložka spolupracuje s pevným zadním nárazníkem pro trimování zdvihu, tlumení nárazů a snížení hluku. K dispozici je třícestná montáž (horní, spodní, boční) a volitelný oboustranný port; boční drážky umožňují přímou montáž magnetických spínačů bez dalších držáků. Vestavěné magnetické kroužky označené příponou S jsou standardní, zatímco nemagnetické přizpůsobené verze jsou nabízeny pro případy citlivé na magnetické rušení. Rozsah provozního tlaku 0,15~1,0 MPa s pracovní teplotou od -20℃ do 70℃. Standardní Rc závit lze převést na G závit nebo NPT závit pro zámořské inženýrské projekty. Na rozdíl od dvouválců CXS: TR poskytuje jediný tah s výraznou mechanickou tuhostí a stabilní odolností proti bočnímu zatížení při aplikacích s dlouhým zdvihem; CXS obsahuje duální písty pro dvojitý tah, nižší tření a hladší vysokorychlostní vratný pohyb vhodný pro vysokofrekvenční krátké zdvihy pick-and-place. Široce se používá při přesném polohování, lisování obrobků, zastavování a přenášení na dlouhé vzdálenosti a obecných automatizačních stanicích vyžadujících spolehlivé vedení při středně lehkém zatížení.

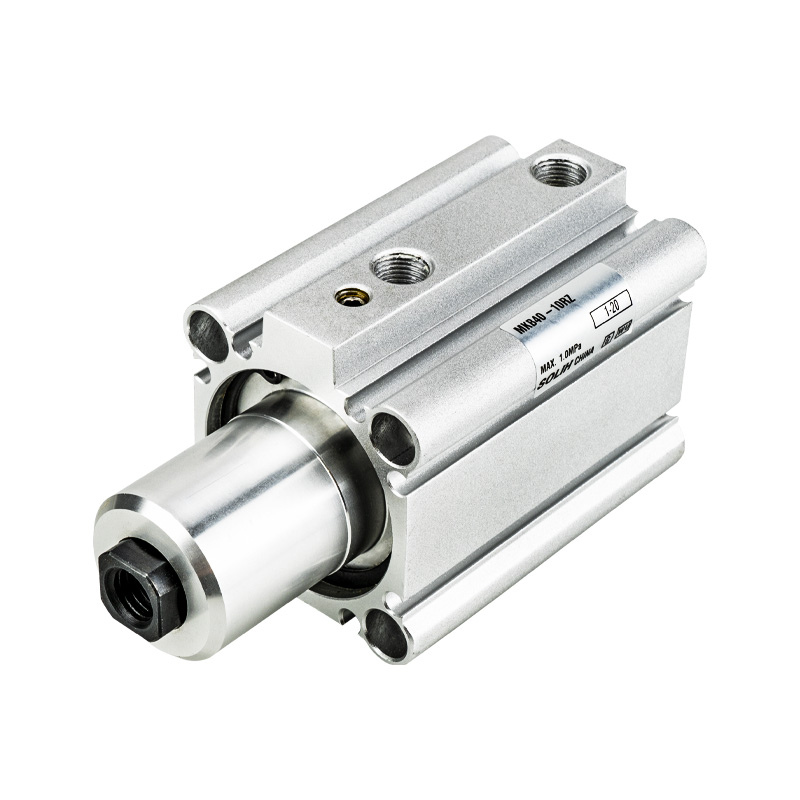

SOLH MK (běžně označovaný jako MKB) je kombinovaný pneumatický válec integrující rotaci o 90° a lineární upínání směrem dolů, zaměnitelný s běžnou řadou MKB. Velikosti otvorů pokrývají φ12~φ63 a upínací zdvihy se pohybují od 5 mm do 50 mm. Jeho celková délka je zkrácena o 3~10 mm ve srovnání s konvenčními modely MK2 pro kompaktnější uspořádání. Přípustný moment setrvačnosti je třikrát zvýšen, aby se vyrovnal s vysokorychlostním upínáním obrobků s vysokou setrvačností, a maximální upínací síla vrtání φ63 dosahuje 12,4 kN pod 0,5 MPa pro spolehlivé držení velkého zatížení. Pracovní cyklus: zatažení nahoru → 90° otáčení vlevo/vpravo → vysunutí pro upnutí; uvolnění probíhá v opačném pořadí. Pevný úhel rotace 90° s tolerancí ±5° zajišťuje stabilní opakované polohování. Kromě otvorů φ20 a φ25 pouze s 2strannou montáží snímače podporují ostatní velikosti 4směrnou instalaci magnetického spínače pro úhledné zapojení bez rušení. Průchozí otvory a otvory se závitem na obou koncích umožňují přímou montáž a instalaci příruby. Oboustranné pryžové nárazníky snižují náraz, vibrace a hluk; bezolejový design vyhovuje čistému a bezprašnému pracovnímu prostředí. Vestavěné magnetické kroužky spolupracují se snímači polohy pro sledování stavu upnutí/uvolnění; Směr otáčení RZ ve směru hodinových ručiček a proti směru hodinových ručiček LZ je volitelný. Je široce používán v upínačích obráběcích strojů, polohování svařování, upevňování lisováním, přesných 3C součástech, upínání polovodičových podložek a omezování převrácení upínacích přípravků. Zjednodušuje mechanickou konstrukci a šetří instalační prostor integrací funkcí otáčení a upínání. Zvolte velikost díry s upínací silou ≥ skutečné zatížení × 1,5 bezpečnostního faktoru a rezervujte si rezervu zdvihu 3~5 mm, abyste zabránili mechanické kolizi.

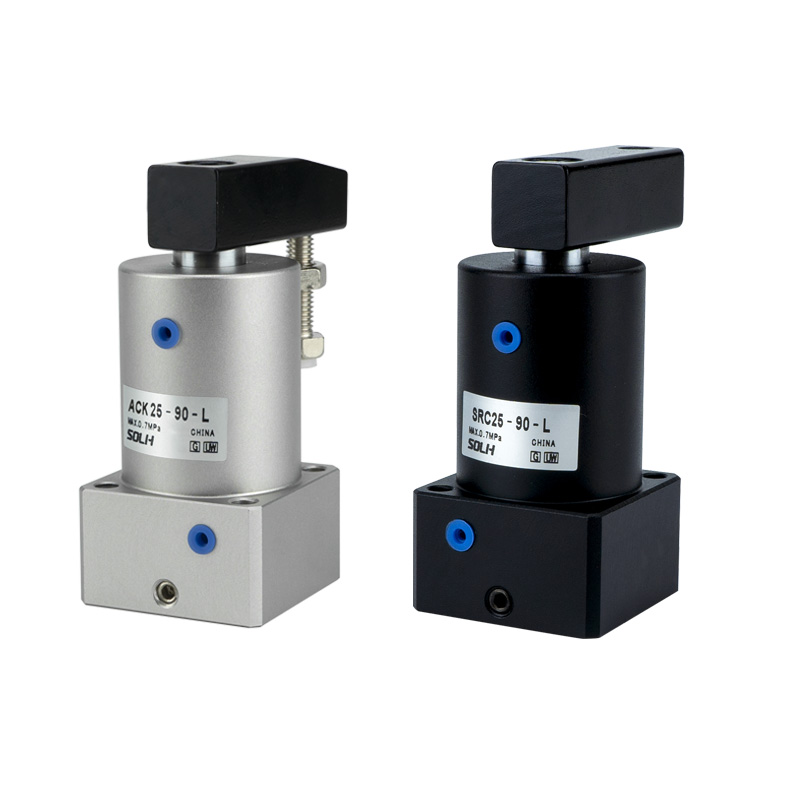

Úhlový válec SOLH ACK integruje integrovaný složený pohyb se standardní rotací o 90° / volitelné otáčení o 180° plus lineární upínání směrem dolů, s velikostí otvorů v rozsahu od φ25 do φ63. Vyznačuje se nosnou strukturou se třemi vodícími drážkami jako základním designem, který přináší vynikající strukturální tuhost a silnou odolnost vůči excentrickému zatížení a dosahuje vysoké přesnosti úhlového polohování ±1,5°, lepší než běžné rotační upínací válce. K dispozici jsou dva konstrukční typy: ACK s jednoduchou přítlačnou deskou pro úzké obrobky a dvojitá přítlačná deska ACKD pro široké obrobky; Levá rotace proti směru hodinových ručiček (L) a rotace ve směru hodinových ručiček doprava (R) jsou volitelné, aby odpovídaly uspořádání na místě. Pracovní cyklus: pístnice se zasouvá a zvedá nahoru → otáčí se, aby se zabránilo kolizi obrobku → vysouvá se dolů pro upnutí; uvolnění běží v opačném pořadí pro resetování. Pístní tyč je vyrobena z tepelně zpracované legované oceli, trubka válce prochází tvrdou anodizací, sladěná s dováženými vysoce výkonnými těsnicími kroužky, aby se dosáhlo vynikající odolnosti proti opotřebení, odolnosti proti korozi, nízkému úniku vzduchu a dlouhé životnosti. Čtyři spodní průchozí otvory podporují přímou instalaci a montáž přírubou; vestavěné drážky senzoru usnadňují montáž magnetického spínače pro sledování stavu upnutí a uvolnění. Každý otvor je vybaven pevným standardním upínacím zdvihem; maximální upínací síla φ63 dosahuje 1050 N při provozním tlaku 0,5 MPa. Pracovní tlak se pohybuje v rozmezí 0,15~1,0 MPa s širokou teplotní adaptabilitou od -20℃ do 80℃. Je široce používán v obráběcích strojích, polohování svařování, upevnění proti posunutí pro lisovací procesy, upínání přípravků elektronických zásobníků a polohování pro obracecí mechanismy. Nahrazuje samostatné rotační a upínací válce pro zjednodušení mechanického uspořádání a úsporu místa pro instalaci. Zvolte správnou velikost díry s teoretickou upínací silou ≥ skutečné zatížení × 1,5 bezpečnostního faktoru a rezervujte 3~5 mm rezervu zdvihu proti mechanické kolizi.
