Vzduchový válec

Silné upínací válce SOLH CKG1 & CKP1 namontované na tyči cílené svařování v pracovních podmínkách s vysokou magnetickou interferencí. CKG1 je vybaven speciálními antimagnetickými senzory podporujícími třícestnou instalaci a hodí se pro běžné scénáře AC magnetického svařování, zatímco vylepšený CKP1 odolává AC&DC silným magnetickým polím pro vysokofrekvenční bodové a obloukové svařování. Vestavěný vzduchový tlumič zajišťuje stálou velkou upínací sílu až 12,32 kN. Naše továrna vlastní vyspělé hromadné výrobní linky s dostatečnými zásobami míst, široce používané v automobilových svařovacích přípravcích a projektech upínání obráběcích strojů po celém světě. Přímo zaměnitelné s tradiční řadou CK1 bez úpravy svítidla.

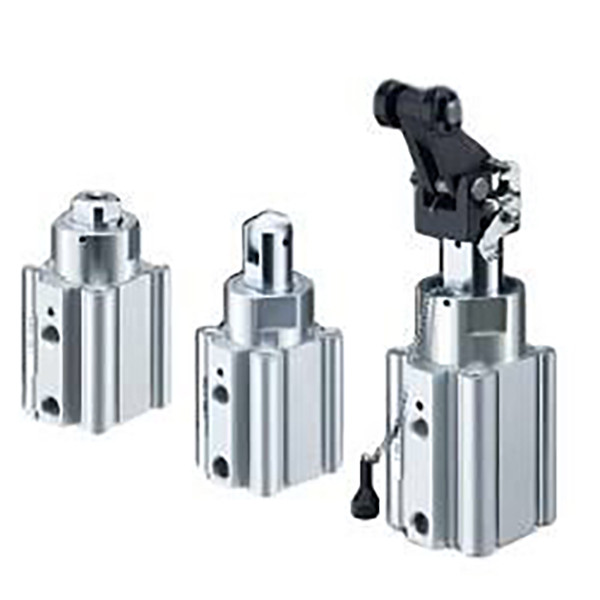

Pneumatické dorazové válce SOLH RSQ s pevnou výškou slouží jako standardní limitní aktuátory pro automatizované dopravníkové systémy. Jsou vybaveny deseti vyměnitelnými konci táhla včetně hydraulických tlumičů pák pro silné tlumení nárazů, podporují montáž čtyřstranného magnetického spínače a bezolejový provoz s dlouhým cyklem. Na rozdíl od výškově nastavitelných modelů RSG jeho pevný pevný rám výrazně zkracuje dobu ladění na místě. Naše stabilní hromadná výroba zajišťuje dostatek spotových zásob; tyto zarážky jsou široce používány na montážních linkách elektroniky, válečkových dopravnících a stanicích pro polohování těžkých palet po celém světě a poskytují spolehlivé blokování obrobků s dostupnou cenou a silnou odolností proti nárazu.

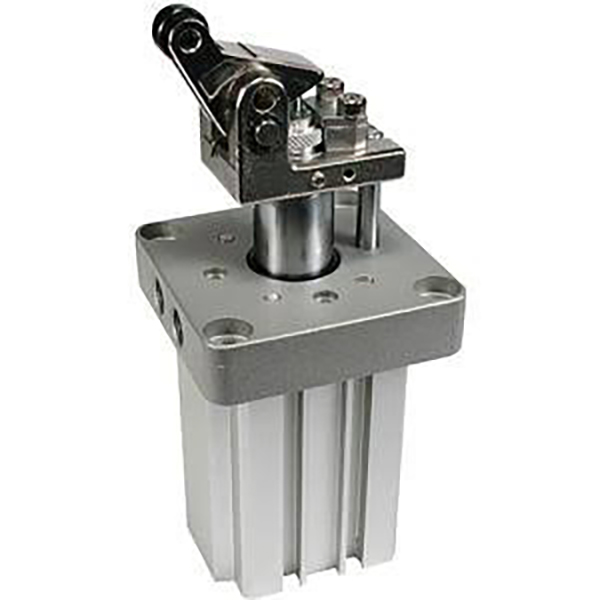

Těžký dorazový válec SOLH RS2H je modernizovanou náhradou RS1H pro polohování těžkého paletového dopravníku 50–500 kg. Může se pochlubit o 30 % zvýšenou brzdnou silou, vestavěným nastavitelným hydraulickým nárazníkem a dvěma válečky z pryskyřice/uhlíkové oceli, které účinně absorbují prudké nárazy. Kompaktní lehká konstrukce zkracuje instalační prostor a zároveň je plně zaměnitelná s RS1H bez úpravy upínače. Je vybaven volitelným blokováním proti odskočení a ručním uvolněním, hodí se pro automobilovou logistiku, svařovací nástroje a automatizované blokování skladů pro velké zatížení. Naše továrna podporuje hromadnou výrobu s dostatečnou zásobou zásob, bezolejová konstrukce zaručuje stabilní provoz s dlouhým cyklem pro vysokofrekvenční drsná dílenská prostředí.

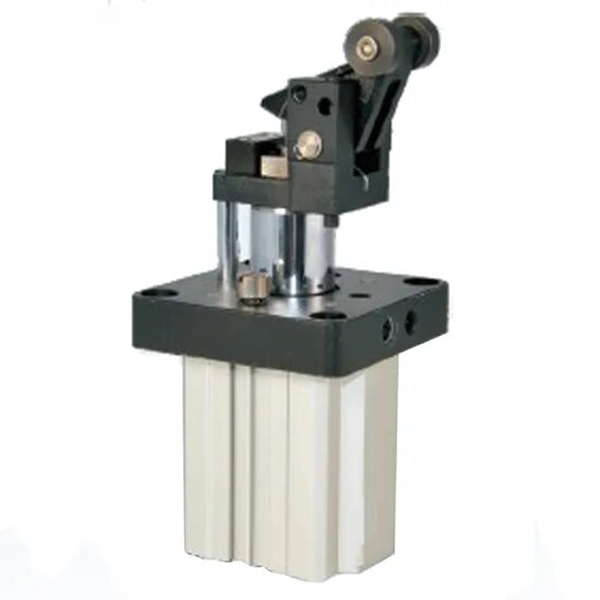

Pákové dorazové válce SOLH TWH & TWM jsou vyrobeny na míru pro 30–300 kg středně těžké až těžké dopravníkové palety. Volitelná vestavěná mechanická samosvorná konstrukce účinně zastavuje odskočení a posun obrobku; odstupňované hydraulické tlumiče zahrnují pevné tlumení pro malé otvory a laditelné tlumení pro velké specifikace pro dosažení jemného tlumení nárazů. Dvojčinný TWH poskytuje špičkovou brzdnou sílu pro vysokofrekvenční těžké cykly, zatímco TWM s vestavěnou pružinou spouští automatické uvolnění při výpadku napájení pro bezpečnost na místě. Standardní montáž na přírubu a čtyřstranná instalace magnetického spínače zjednodušují montáž na místě. S podporou naší stabilní hromadné výroby a dostatečných spotových zásob jsou tyto zátky široce používány v inteligentních skladech, automobilových montážích a omezování svařovacích přípravků s bezolejovým dlouhodobým provozem.

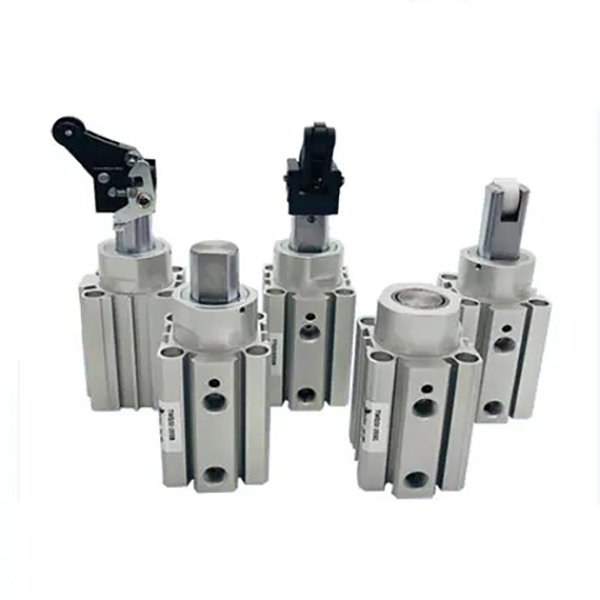

Kompaktní dorazové válce SOLH TWQ s pevnou výškou poskytují nákladově efektivní omezovací řešení pro 10–150 kg lehké a středně těžké dopravníkové palety. Čtyři vyměnitelné konce tyčí pokrývají plochou tyč, kulatou tyč, válečkovou páku a nastavitelné styly páky hydraulického nárazníku; Verze s válečkem a nárazníkem podporují volitelnou mechanickou samosvornost, aby se zabránilo odrazu obrobku. Přírubová montáž s pevnou výškou vynechává kalibraci výšky a urychluje montáž na místě se čtyřmi bočními drážkami pro magnetické senzory. Bezolejová konstrukce odolná proti opotřebení je vhodná pro montážní linky elektroniky, obalů a domácích spotřebičů. Naše stabilní hromadná výroba zaručuje dostatečnou zásobu, ideální pro vysokocyklové automatické blokování a polohování stanic s nízkými nároky na údržbu.

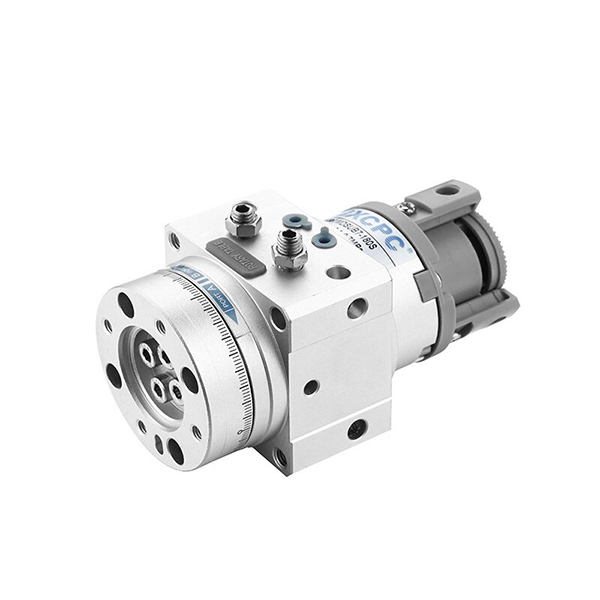

Integrované lamelové rotační válce SOLH MSUB poskytují přesný rotační pohyb s nízkou vůlí pro lehkou automatizaci až do zatížení 10 kg. Díky konstrukci otočného stolu typu vše v jednom, která eliminuje vůli ozubených kol, podporuje volitelné otáčení 90°/180° s jemným nastavením úhlu ±5°; vylepšená verze MSUA dosahuje přesnosti kolísání v rozmezí 0,03 mm. Jeho optimalizovaná konstrukce s jednou lamelou se může pochlubit 2–3krát vyšší nosností než běžné modely CRB1 s kompaktnějším půdorysem. Vícesměrná přírubová montáž šetří instalační prostor, zatímco bezolejové těsnění zajišťuje čistý provoz s dlouhými cykly. Udržujeme stabilní hromadnou výrobu a dostatečné zásoby na místě, široce používané pro robotické kývání kloubů, elektronické indexování obrobků, překlápění dílů a malé polohovací plošiny na přesných montážních linkách.

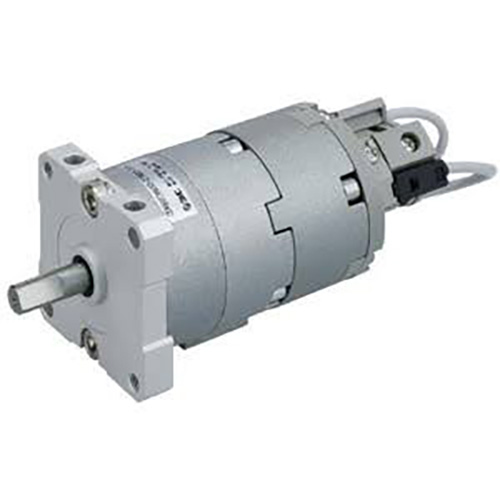

Ultratenký lamelový rotační pohon SOLH CRBU2 s volnou montáží je plně zaměnitelný s ekvivalentními modely SMC dostupnými ve velikostech vrtání 10/15/20/30/40. Integrované válcové tělo umožňuje vícesměrné upevnění bez držáku, o 12 % lehčí než řada CRB2, ideální pro skrytou instalaci uvnitř kompaktního integrovaného stroje. Přímý pohon lopatek eliminuje vůli ozubených kol s ultra vysokou úhlovou opakovatelností ±0,01°. Dvě varianty lopatek: S jednoduchá lopatka pro maximální výkyv 270°, D dvojitá lopatka poskytující dvojitý točivý moment s omezenou rotací 90°/100°. Jsou nabízeny dvojité rozvody potrubí: standardní boční porty a suffix-E centrální axiální porty. Volitelný nastavovač úhlu sufix-W realizuje plynule nastavitelný zdvih od 0 do 240° a vestavěné magnetické kroužky podporují jazýčkové spínače M9BW pro limitní zpětnou vazbu PLC. Kompozitní těsnění s nízkým třením zajišťuje bezolejový provoz s více než 5 miliony servisních cyklů. Široce se používá pro úkoly s nízkou zátěží a vysokou frekvencí přesné rotace, včetně 3C otáčení miniaturního přípravku, polohování kamerou, mechanismů utahování šroubů a přepínání obalů v malých úhlech. Ve srovnání s rotačními válci CRB2 namontovanými na základně nevyžaduje CRBU2 žádné montážní držáky a maximalizuje prostorovou efektivitu, což je ideální pro koncové efektory robotů a úzké uspořádání vnitřních zařízení.

Lopatkové rotační pohony SOLH CRB1 / CRB2 jsou plně zaměnitelné s ekvivalentními kyvnými válci SMC. Přímý pohon lopatek eliminuje vůli ozubených kol, poskytuje nízkou rotační setrvačnost a ultra rychlou odezvu. CRB2 je kompaktní řada pro lehká zatížení s velikostí vrtání 10~40 mm; jedna lopatka podporuje otáčení až 270°, zatímco dvojitá lopatka omezuje rotaci na 90°/100°, ideální pro vysokorychlostní mini překlápění v omezeném prostoru 3C a balicí zařízení. Řada CRB1 Heavy-Duty pokrývá vrtání 50~100 mm s plnou podporou ložisek a vynikající odolností proti nárazu, poskytuje maximální točivý moment až 24 N·m pro těžké upnutí a velké otáčení obrobku. Jedna lopatka nabízí široký rozsah výkyvů, zatímco dvojitá lopatka zdvojnásobuje točivý moment při stejné velikosti otvoru. Vestavěné pryžové nárazníky jsou standardem; přípona nastavení úhlu Z a dutá hřídel jsou volitelné a varianty CDRB integrují permanentní magnety kompatibilní s jazýčkovými spínači D-M9B / D-A93. Ve srovnání s otočnými stoly MSQ s hřebenem a pastorkem mají lopatkové válce štíhlejší tělo a rychlejší rotaci s nulovou vůlí, ale nižší radiální a axiální nosnost, což z nich dělá nejlepší volbu pro vysokorychlostní rotační úlohy s lehkým zatížením vyžadující velké úhly výkyvu.

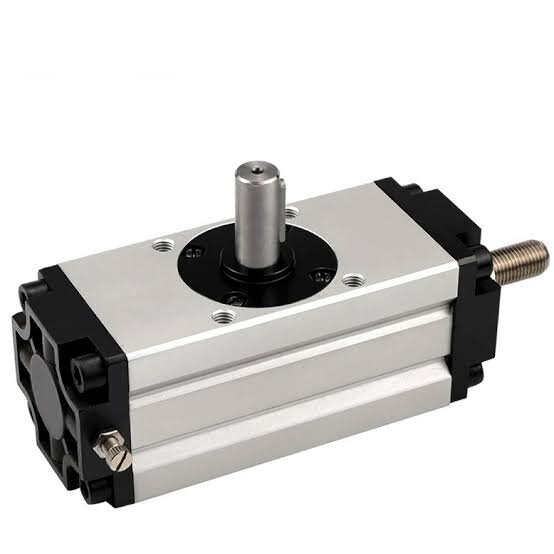

Hřebenové rotační válce SOLH CRA1 jsou pneumatické kyvné pohony s vysokým točivým momentem pro 10–50 kg střední a těžkou automatizaci. Dvoupístová převodovka s hřebenem a pastorkem dosahuje vůle ≤1°, u modelu φ30 nulová vůle a maximální krouticí moment 108N·m od vrtání φ100 při 0,5MPa. Volitelné nastavitelné koncové vzduchové polštáře zmírňují setrvačné nárazy při častém cyklování, zatímco různé typy montáže a konfigurace hřídele podporují flexibilní mechanické spojení. Bezolejová konstrukce zajišťuje nepřetržitý provoz s nízkými nároky na údržbu. Naše továrna provozuje stabilní hromadnou výrobu s bohatými zásobami, široce nasazenou pro překlápění těžkých obrobků, ovládání průmyslových ventilů, indexování těžkých přípravků a rotaci robotických spojů napříč automatizovanými systémy montáže a řízení potrubí.
