Upínací válec řady CKG1 (CKP1) | Těžký válec na tyči s antimagnetickými spínači

Značka: SOLH by Richge Technology

1. Přehled produktu a hlavní strukturální rozdíly

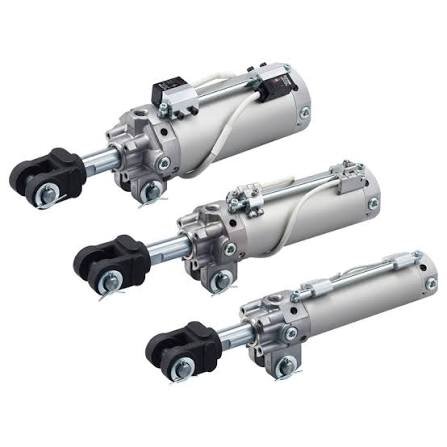

     Řada SOLH CKG1/CKP1 jsou těžké upínací válce namontované na tyči speciálně navržené pro sváření a prostředí se silným magnetickým rušením. Tato řada je k dispozici ve velikostech vrtání φ40/50/63 mm se standardními zdvihy v rozmezí od 50 mm do 200 mm a je vybavena originálními magnetickými spínači proti silnému magnetickému poli podporující montáž ve 3 směrech. Díky kompaktní lehké konstrukci, stabilnímu provozu při intenzivním magnetickém rušení, velké upínací síle a nastavitelné rychlosti pohybu je dokonale použitelný pro obloukové / bodové svařovací přípravky, upevňování obráběcích strojů a automatizované upínací stanice pro velké zatížení. Série je rozdělena do dvou modelů: CKG1 se standardními vestavěnými magnetickými kroužky a CKP1 s vysoce výkonnými vestavěnými magnetickými kroužky pro různé antimagnetické požadavky.

1.1 Funkční rozdělení řady

     • CKG1 (standardní magnetický kroužek): Sladěno s antimagnetickými spínači D-P3DWA / D-P4DW. Vhodné pro běžné silné magnetické prostředí a scénáře obloukového svařování odolné proti stříkající vodě. Volitelné kódy odolné proti stříkající vodě: -XC88 / -XC89 / -XC91, poskytující cenově výhodný a stabilní výkon proti rušení pro konvenční svařovací stanice.

    • CKP1 (Vysoce výkonný magnetický kroužek): Vybaveno vylepšenými vestavěnými silnými magnetickými kroužky a kompatibilní s vysoce kvalitními antimagnetickými spínači D-P79WSE / D-P74L / Z. Poskytuje silnější schopnost antimagnetického rušení a stabilnější indukci signálu, ideální pro pracovní podmínky s vysokým magnetickým polem a vysokofrekvenčním svařováním.

1.2 Jedinečná konstrukce namontovaná na tyči

     Montážní tyč magnetického spínače je integrálně navržena na straně pístnice a podporuje 3-směrnou instalaci (nahoře / vlevo / vpravo). Zabudované uspořádání zabraňuje rušení upínačů a mechanické kolizi, zajišťuje flexibilní zapojení a stabilní detekci signálu v kompaktním uspořádání svařovacích přípravků.

1.3 Kompaktní upgrade a vyměnitelný design

     Optimalizovaná struktura těla válce zkracuje celkovou délku o 7 mm u modelu CKP1-40 se 7% snížením celkové hmotnosti. Model φ63-150mm váží pouze 1,82 kg. Plně zaměnitelné instalační rozměry s tradiční starotypovou sérií CK1, realizující přímou výměnu a upgrade bez modifikace struktury svítidel.

1.4 Odolný a odolný výkon

     Přijímá dvojčinnou obousměrně ovladatelnou strukturu se standardním dvojitým vzduchovým tlumičem pro stabilní upínací a uvolňovací pohyb. Pístní tyč je ošetřena tvrdým chromováním a tělo válce je podrobeno tvrdému anodizačnímu procesu, který zajišťuje vynikající odolnost proti opotřebení a odolnost proti nárazu. Bezolejové provedení se přizpůsobí čistému prostředí a drsným pracovním podmínkám svařování s nízkou údržbou.

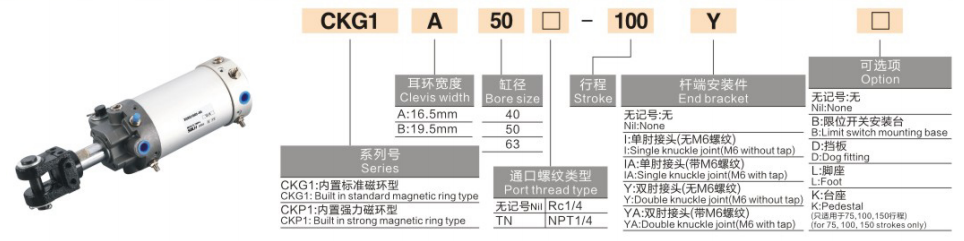

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

  1. Typické modelové příklady: CKG1A63-50YZ-P4DWL, CKP1B40-75Z-P79WSE

 2. Standardní příklady objednávek

     • Standardní magnetická konfigurace CKG1: CKG1A63-50YZ-P4DWL (standardní magnetický kroužek, šířka oka 16,5 mm, otvor φ63, zdvih 50 mm, montáž na tyč, s antimagnetickým spínačem P4DWL)

     • CKP1 vysoce výkonná magnetická konfigurace: CKP1B40-75Z-P79WSE (Vysoce výkonný magnetický kroužek, šířka oka 19,5 mm pro velké zatížení, otvor φ40, zdvih 75 mm, na tyči, s vysoce kvalitním antimagnetickým spínačem P79WSE)

3. Všeobecné technické parametry (20℃, 0,5MPa standardní stav)

  3.1 Základní specifikace

     • Provozní režim: Dvojčinné (obousměrně ovladatelné upnutí / uvolnění)

     • Rozsah pracovního tlaku: 0,05~1,0 MPa; Kontrolní tlak: 1,5 MPa

     • Okolní teplota: -10℃~60℃ (s magnetickým spínačem); -10℃~70℃ (bez spínače)

     • Provozní rychlost pístu: 50~300mm/s (regulace rychlosti závitu, nevyčnívající tělo válce)

     • Režim vyrovnávací paměti: Standardní oboustranný vzduchový nárazník; volitelný vylepšený oboustranný vzduchový nárazník (-X1515)

     • Režim mazání: Bezolejový provoz

     • Funkce magnetického spínače: Profesionální design proti silnému magnetickému poli, exkluzivní 3směrná montáž na tyč

3.2 Teoretická upínací síla (jednotka: kN @ 0,5 MPa)

3.3 Hmotnost produktu (jednotka: kg @ 100 mm zdvih)

4. Anti-silné přizpůsobení magnetického spínače (hlavní výhoda typu namontovaného na tyči)

     Instalace a ekologické výhody: Integrovaná konstrukce spínací tyče podporuje libovolnou 3-směrnou instalaci, účinně zabraňuje hromadění svařovací strusky a mechanickému rušení upínačů. Odpovídající spínače mají profesionální design odolný proti stříkající vodě a prachu, plně se přizpůsobí drsným a složitým svařovacím pracovním prostředím se stabilním a spolehlivým výstupem signálu.

5. Typické aplikační scénáře

     • Stanice svařovacích přípravků: Specializace na obloukové svařování a bodové svařování obrobků upínání, polohování odolné proti stříkající vodě a upevňování svařovacích nástrojů. Profesionální antimagnetická a antirozstřikující konstrukce řeší problémy s posunem signálu a poruchami při svařování v silném magnetickém prostředí.

     • Obráběcí a obráběcí centrum: Používá se pro vysoce zatížené upevňování obrobků, upínání forem a přesné polohování s krátkým zdvihem. Vysoká upínací síla a vynikající odolnost proti vychýlení zajišťují stabilní toleranci zpracování.

     • Automatizované Heavy-Duty stanice: Vhodné pro těžké upínání palet, omezování přenosu a polohování překlápěcího mechanismu. Poskytuje konzistentní a stabilní cyklické působení se silnou odolností vůči okolnímu rušení.

     • Pracovní oblasti se silným magnetickým polem: Ideální pro stanice přizpůsobené elektromagnetům, upínání v blízkosti vysokofrekvenčních motorů a umístění v zónách se silným magnetickým rušením. Vyhrazené antimagnetické spínače zaručují 100% spolehlivé polohové signály.

6. Rychlé srovnání řady CKG1 vs CKP1

7. Průvodce rychlým výběrem ve 3 krocích

   1. Výběr velikosti vrtání: Vyberte velikost otvoru na základě skutečného upínacího zatížení. Dodržujte pravidlo: teoretická upínací síla ≥ skutečné zatížení × 1,5 bezpečnostní faktor. φ40 pro lehké zatížení, φ50 pro střední zatížení, φ63 pro pracovní podmínky s velkým zatížením.

   2. Výběr tahu: Standardní rozsah zdvihu od 50 mm do 200 mm. Vyhraďte si rezervu 5~10 mm navíc podle výšky obrobku, abyste zabránili mechanickému rušení během upínání.

   3. Konfigurace přizpůsobení

￮ Magnetický kroužek a spínač: Zvolte CKG1 + P4DW pro běžná svařovací prostředí; zvolte CKP1 + P79WSE pro vysokofrekvenční svařovací stanice a svařovací stanice s vysokým rušením.

￮ Specifikace šířky očí: C=12,5mm pro úzký instalační prostor; A=16,5 mm pro standardní všeobecné použití; B=19,5 mm pro scénáře upínání s velkým zatížením.

Shrnutí jedné věty

     Tyčové upínací válce řady SOLH CKG1/CKP1 jsou profesionální antimagnetická pneumatická řešení pro svářečský průmysl, vyznačující se 3směrnou instalací spínače, bezolejovým provozem, standardním vzduchovým tlumičem a vyměnitelnou velikostí instalace. CKG1 poskytuje nákladově efektivní anti-AC magnetický výkon, zatímco vylepšený CKP1 poskytuje vynikající schopnost AC/DC proti rušení, obě jsou ideální pro stabilní těžké upínání ve složitých silných magnetických a svařovacích prostředích.
