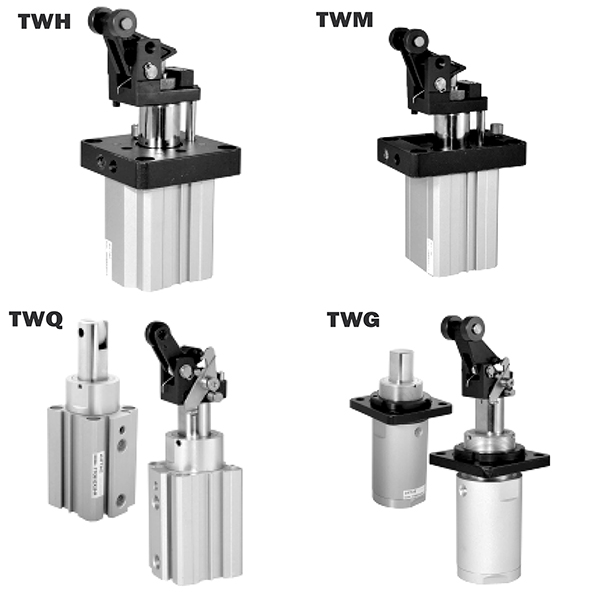

TWH / TWM Series Pákový válečkový dorazový válec | Samosvorný těžký dorazový válec

Značka: SOLH by Richge Technology

1. Přehled produktu a základní strukturální vlastnosti

     Řada SOLH TWH/TWM jsou pákové válečkové těžké dorazové válce určené pro středně a těžké automatizované dopravníkové linky. Série pokrývající velikosti vrtání od φ20 mm do φ80 mm se vyznačuje hlavními výhodami včetně vestavěného samosvorného mechanismu proti odskoku, standardního nastavitelného hydraulického nárazníku, konstrukce páky s vysokou tuhostí a integrovaného upevnění na přírubu. Stabilně manipuluje s 30–300 kg paletami a nástrojovými deskami, široce používanými pro zastavování dopravníků, polohování přesunů a zabránění posunu stanic a slouží jako běžné spolehlivé řešení zátky pro scénáře automatizace středního a velkého zatížení.

  1.1 Struktura posilující sílu pákového válečku

     Výrobek využívá dvoučinnou konstrukci pákového válce a využívá zesílení síly páky a pracovní princip valivého kontaktu. Poskytuje velkou brzdnou sílu s nízkým rázem a hladkým válcováním, účinně snižuje tuhý náraz při zastavování obrobku a chrání zařízení i obrobky.

  1.2 Samosvorná funkce jádra proti odskoku

     Vybaveno integrovaným mechanickým samosvorným mechanismem jako volitelný upgrade. Po zastavení nárazu obrobku válec automaticky zablokuje rameno páky, aby se zabránilo odrazu a zpětnému tlačení obrobků, čímž se eliminují problémy s přemístěním stanice a výrazně se zlepší celková stabilita výrobní linky a přesnost polohování.

  1.3 Systém odstupňovaného hydraulického nárazníku

     • φ20/φ25 Malý otvor: Sladěný s nenastavitelným hydraulickým nárazníkem, dokonale se přizpůsobující lehkým a středním zatížením při nízkých otáčkách s nákladově efektivním stabilním nárazníkovým výkonem.

     • φ32–φ80 Velký otvor: Vybaveno nastavitelným hydraulickým nárazníkem. Uživatelé mohou libovolně otáčet nastavovacím kotoučem, aby změnili odpor tlumení, přizpůsobili obrobky různé hmotnosti a dopravní rychlosti, aby plně absorbovali energii nárazu a dosáhli zastavení s nulovým dopadem.

  1.4 Konstrukce s vysokou tuhostí a dlouhou životností

     Přijímá zesílenou tvrdě pochromovanou pístnici a tvrdé eloxované tělo válce, které se vyznačuje vynikající odolností proti opotřebení, odolností proti tlaku a odolností proti nárazu. Standardní konstrukce bezolejového provozu se přizpůsobuje čistému výrobnímu prostředí a pracovním podmínkám odolným vůči stříkající vodě s nízkými nároky na údržbu a prodlouženou životností.

  1.5 Flexibilní instalace a rozložení přepínačů

     Standardní přírubová montáž zajišťuje rychlou a stabilní instalaci. Tělo válce je předem rezervováno s montážními drážkami snímače, které podporují přímou instalaci magnetického spínače bez dalšího příslušenství. 4stranný montážní design zabraňuje interferenci s upínacím zařízením na místě díky silné přizpůsobivosti uspořádání.

  1.6 Funkční diferenciace modelu

     • Řada TWH: Standardní dvojčinná konstrukce s maximální zastavovací silou, vhodná pro velké zatížení a vysokofrekvenční scénáře start-stop.

     • Řada TWM: Dvojčinný s vestavěnou pružinovou strukturou, realizující automatické uvolnění po výpadku napájení, upřednostnění zařízení a bezpečnosti personálu u vysoce rizikových stanic.

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

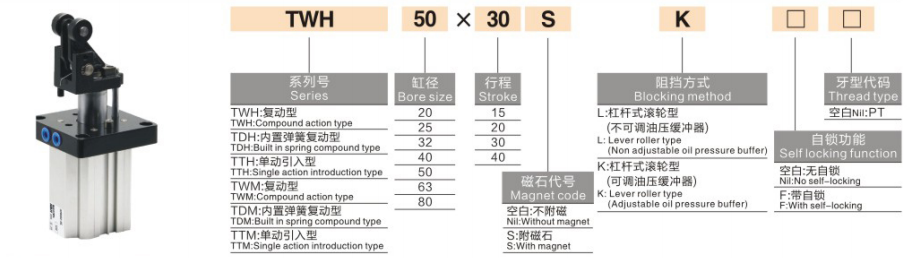

  1. Typické modelové příklady: TWH50-30SK-F, TWM63-30K-F

  2. Standardní příklady objednávek

     • Samosvorný model se středním zatížením: TWH50-30S-F (vrtání φ50, zdvih 30 mm, nenastavitelný hydraulický nárazník, se samosvornou funkcí)

     • Bezpečnostní model uvolnění při vypnutí: TWM63-30K-F (vrtání φ63, zdvih 30 mm, nastavitelný hydraulický nárazník, vestavěná pružinová bezpečnostní konstrukce, se samosvorností)

3. Všeobecné technické parametry (20℃, 0,5MPa standardní stav)

 3.1 Základní specifikace

     • Provozní režim: TWH = Dvojčinný; TWM = Dvojčinný s vestavěnou pružinou

     • Rozsah pracovního tlaku: 0,05~1,0 MPa; Kontrolní tlak: 1,5 MPa

     • Okolní teplota: -10℃~60℃ (prostředí bez ledu)

     • Konfigurace vyrovnávací paměti: φ20/φ25 = Nenastavitelný hydraulický nárazník; φ32~φ80 = Nastavitelný hydraulický nárazník

     • Režim mazání: Bezolejový provoz

     • Způsob instalace: Standardní přírubová montáž

  3.2 Standardní kombinace vrtání a zdvihu

 3.3 Teoretická brzdná síla (jednotka: N @ 0,5 MPa, výstup páky, TWH)

  3.4 Hmotnost produktu (jednotka: kg @ standardní zdvih, TWH)

4. Základní konfigurace a pokyny pro výběr

 4.1 Výběr typu vyrovnávací paměti

     • S Nenastavitelný hydraulický nárazník: Určeno pro malé otvory φ20/φ25. Nákladově efektivní, vhodný pro lehká zatížení (≤ 50 kg) a nízkorychlostní provoz (≤ 0,3 m/s) se stabilním pevným tlumicím výkonem.

     • K Nastavitelný hydraulický nárazník: Exkluzivně pro velké otvory φ32–φ80. Podporuje volné nastavení tlumení, dokonale přizpůsobené střednímu a těžkému zatížení (50–300 kg) a středně vysokou rychlost (≤0,5 m/s), přizpůsobení různým pracovním podmínkám.

 4.2 Volba funkce samozamykání

     • Typ F s automatickým zamykáním (doporučeno): Automatické zablokování po zastavení nárazu obrobku, účinně bránící odskočení obrobku a posunutí stanice. Ideální pro plně automatizované kontinuální dopravníkové linky, výrazně zlepšuje provozní stabilitu.

     • Bezuzamykatelný typ: Platí pouze pro scénáře s malým zpětným nárazem a ručním resetem. Nedoporučuje se pro automatické výrobní linky kvůli špatné stabilitě polohování.

  4.3 Volba provozního režimu

     • TWH dvojčinný: Maximální zastavovací síla s obousměrně ovladatelným upnutím a uvolněním. Optimalizováno pro scénáře cyklování s velkým zatížením a vysokou frekvencí start-stop.

     • TWM pružinový dvojčinný: Automatické uvolnění při výpadku napájení, zajišťující bezpečnost zařízení a personálu. Upřednostňováno pro nebezpečné pracovní stanice a aplikace ochrany před vypnutím.

5. Typické aplikační scénáře

     • Střední a těžké dopravníkové linky: Specializované pro zastavování, přemísťování a posouvání 50–300 kg palet a nástrojových desek v průmyslu elektroniky, domácích spotřebičů a logistiky, poskytující stabilní výkon omezující středně těžké zatížení.

     • Automatizované linky pro manipulaci s materiálem: Používá se pro středně vysokou rychlost (≤0,5 m/s) zastavování obrobku na válečkových a pásových dopravnících. Nastavitelný hydraulický tlumič zajišťuje měkké a beznárazové zastavení pro ochranu obrobků.

     • Obráběcí a svařovací stanice: Vhodné pro omezení nakládání/vykládání obráběcích strojů a polohování svařovacích přípravků. Díky odolnosti proti nárazu a ochraně před svařovací struskou se stabilně přizpůsobuje drsným průmyslovým pracovním podmínkám.

     • AS/RS a AGV dokovací systémy: Používá se pro stereoskopické zastavování skladových palet a přesné polohování AGV dokování. Samosvorný anti-rebound design zajišťuje stabilní akci a spolehlivou zpětnou vazbu signálu pro inteligentní skladové systémy.

6. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr velikosti vrtání: Vyberte vrtání podle hmotnosti obrobku a provozní rychlosti. Dodržujte bezpečnostní normu: teoretická brzdná síla ≥ skutečné zatížení × 2. φ25 pro zatížení pod 50 kg; φ32/φ40 pro zatížení 50–150 kg; φ50/φ63 pro zatížení 150–300 kg.

     2. Výběr typu vyrovnávací paměti: Zvolte S nenastavitelný nárazník pro otvory φ20/φ25; zvolte K nastavitelný tlumič pro otvory nad φ32 pro přizpůsobení proměnlivé rychlosti a zatížení.

     3. Volba funkční konfigurace: Vyberte F samosvorné pro všechny automatické výrobní linky; přijmout dvojčinné TWH pro vysoce zátěžové a vysokofrekvenční scénáře; zvolte typ TWM s pružinou pro stanice s prioritou bezpečnosti a ochrany před vypnutím.

Shrnutí jedné věty

     Pákové dorazové válce řady SOLH TWH/TWM pro středně těžké zatížení integrují samosvorný mechanismus proti odskoku a odstupňovaný hydraulický nárazníkový systém, který poskytuje stabilní profesionální řešení zastavení s nízkým dopadem a vysokou bezpečností pro 30–300 kg automatizované dopravníky a výrobní stanice.
