Heavy-Duty zarážkový válec řady RS2H | Nastavitelný dorazový válec hydraulického nárazníku

Značka: SOLH by Richge Technology

1. Přehled produktu a hlavní strukturální výhody

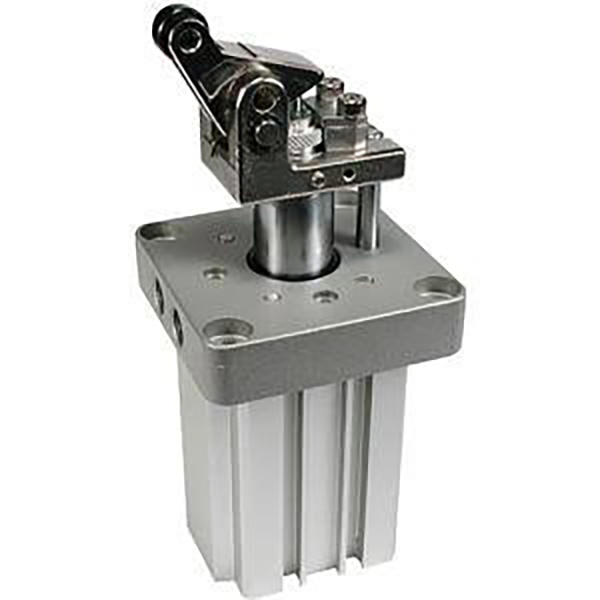

     Řada SOLH RS2H je vysoce výkonný pákový dorazový válec nové generace, profesionálně navržený pro polohování a omezování dopravníkové linky pro velké zatížení. K dispozici ve velikostech s velkým otvorem φ50/63/80 mm, vyznačuje se ultra vysokou brzdnou silou, nastavitelným hydraulickým nárazníkem, lehkou kompaktní konstrukcí a vynikající odolností proti nárazu. Speciálně použitelný pro 50–500 kg těžké palety a nástrojové desky, slouží jako základní zastavovací komponent pro vysoce výkonné automatizované dopravníkové linky, široce používaný při zastavování obrobků, polohování přesunu a scénářích omezování stanic.

  1.1 Vylepšený výkon pro těžký provoz

     Jako vylepšená náhrada za tradiční řadu RS1H dosahuje RS2H více než 30% zvýšení brzdné síly. Díky kombinovanému zesílení síly páky a konstrukci hydraulického nárazníku dokonale odolává vysokofrekvenčnímu nárazovému zatížení a stabilně omezuje těžké obrobky v rozmezí od 50 kg do 500 kg, čímž řeší problémy s nedostatečnou silou a snadným selháním starých modelů při cyklickém provozu s velkým zatížením.

  1.2 Kompaktní a lehká optimalizace

     Ve srovnání s řadou RS1H snižuje model φ63-30 zdvih celkovou hmotnost o 22 % a zkracuje celkovou délku o 9 mm. Optimalizovaná integrovaná konstrukce šetří instalační prostor a zároveň zlepšuje celkovou tuhost konstrukce, realizuje menší rozměry, nižší hmotnost a vyšší stabilitu.

  1.3 Nastavitelný hydraulický nárazník s jádrem

     Vestavěný nastavitelný hydraulický nárazník jako standard. Uživatelé mohou libovolně nastavit odpor tlumení pomocí otočného nastavovacího kotouče, aby se přizpůsobili obrobkům různých hmotností a rychlostí dopravy. Tlumič podporuje rychlou výměnu bez použití nářadí uvolněním stavěcího šroubu M4, což výrazně zlepšuje efektivitu údržby na místě a snižuje prostoje.

  1.4 Konstrukce páky a dvou válečků s vysokou tuhostí

     Vysokopevnostní páka je vybavena vylepšenou vnitřní strukturou nárazníku. K dispozici jsou dva materiály válečků: pryskyřice (L) a uhlíková ocel (M), vyznačující se odolností proti opotřebení a odolností proti praskání. Zvětšený průměr válce zajišťuje hladký chod odvalování a silnou schopnost proti vychýlení, čímž účinně zabraňuje zaseknutí a poškození excentrickým zatížením při zastavování při velkém zatížení.

 1.5 Plně zaměnitelné a diverzifikované konfigurace

     Instalační rozměry jsou zcela zaměnitelné s tradiční sérií RS1H, což podporuje přímou výměnu a upgrade bez úpravy upínacích rámů. Mezi volitelné rozšířené funkce patří zamykací mechanismus proti odskočení, ruční odblokování a spínač detekce páky, splňující požadavky na ovládání při složitých pracovních podmínkách s velkým zatížením.

  1.6 Bezolejová struktura a dlouhá životnost

     Volitelné dvojčinné, odpružené dvojčinné a jednočinné režimy pokrývají různé provozní požadavky. Tvrdě chromovaná pístnice a tvrdé eloxované tělo válce poskytují vynikající odolnost proti opotřebení a odolnost proti nárazu. Konstrukce bezolejového provozu se přizpůsobí čistému prostředí a pracovním podmínkám odolným vůči stříkající vodě s nízkými náklady na údržbu a dlouhou životností.

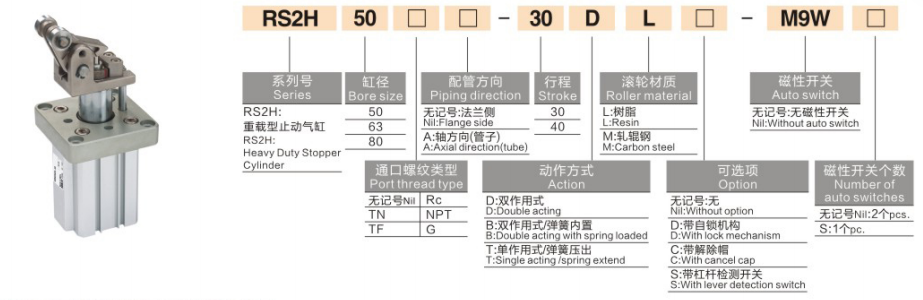

2. Dokončete pravidla pro pojmenování modelů a příklady objednávek

  1.Typické modelové příklady: RS2H63-30LM9BW, RS2H80-40TL-DSR

  2. Příklady standardních zakázek

    • General Heavy-Duty Model: RS2H63-30LD-M9BW (vrtání φ63, zdvih 30 mm, pryskyřičný váleček, dvojčinný, s magnetickým spínačem M9BW)

    • Model s vysoce bezpečným zamykáním: RS2H80-40TM-XC102 (vrtání φ80, zdvih 40 mm, válec z uhlíkové oceli, jednočinný, s blokovacím mechanismem proti odskoku)

3. Všeobecné technické parametry (20℃, 0,5MPa standardní stav)

  3.1 Základní specifikace

     • Provozní režim: Dvojčinný, odpružený dvojčinný, výsuv pružiny jednočinný

     • Rozsah pracovního tlaku: 0,05~1,0 MPa; Kontrolní tlak: 1,5 MPa

     • Okolní teplota: -10℃~60℃ (prostředí bez ledu)

     • Systém vyrovnávací paměti: Standardní vestavěný nastavitelný hydraulický tlumič + dvojitý pryžový tlumič

     • Režim mazání: Bezolejový provoz

     • Způsob instalace: Standardní montáž na přírubu, možnost montáže 4-stranného magnetického spínače

  3.2 Standardní kombinace vrtání a zdvihu

  3.3 Teoretická zastavovací síla (jednotka: kN @0,5MPa, výstup páky)

  3.4 Porovnání hmotnosti produktu (jednotka: kg @ standardní zdvih)

4. Základní konfigurace a pokyny pro výběr

 4.1 Výběr materiálu válce

     • Pryskyřičný válec (L): Nízká hlučnost a ochrana proti poškrábání povrchů palet. Ideální pro scénáře lehkého/středního zatížení (50–200 kg) a vysokorychlostního provozu (≤0,5 m/s), chrání obrobky a zároveň zajišťuje stabilní zastavení.

     • Válec z uhlíkové oceli (M): Ultra vysoká odolnost proti opotřebení a silná odolnost proti nárazu. Vhodné pro velké zatížení (200–500 kg), vysokofrekvenční cyklování (≥1000krát/den) a drsné průmyslové pracovní podmínky s dlouhou životností.

  4.2 Volba provozního režimu

     • Dvojčinné (D): Obousměrně ovladatelné upnutí a uvolnění s maximální brzdnou silou. Optimalizováno pro vysoké zatížení a vysokofrekvenční start-stop pracovní podmínky.

     • Dvojčinné s pružinou (B): Automatické uvolnění při výpadku napájení, upřednostnění zařízení a bezpečnosti personálu. Ideální pro nebezpečné stanice a scénáře ochrany před vypnutím.

     • Jednočinný (T): Vytažení pružiny, režim zatažení komprese vzduchu. Energeticky úsporné a nákladově efektivní, použitelné pro scénáře nízkého zatížení a nízkofrekvenčního zastavení.

  4.3 Volitelné funkční příslušenství Heavy-Duty

     • Zamykací mechanismus (-XC102): Automatické zablokování po zastavení, aby se zabránilo odskočení a posunutí obrobku, vhodné pro vysokorychlostní stanice s nízkou zátěží a proti posunutí.

     • Funkce ručního odblokování: Ručně uvolněte páku při výpadku napájení nebo poruše zařízení, čímž zajistíte bezpečnou a pohodlnou údržbu na místě.

     • Pákový spínač detekce: Detekuje stav vysunutí páky a resetování, podporuje řízení propojení PLC a provoz automatického blokování pro inteligentní výrobní linky.

5. Typické aplikační scénáře

     • Paletové dopravníkové linky pro těžký provoz: Specializované pro zastavování, přemísťování a posouvání 200–500 kg těžkých nástrojových desek v automobilovém průmyslu, v průmyslu domácích spotřebičů a logistice, poskytující stabilní výkon omezující velké zatížení.

     • Těžké stanice pro svařování a obráběcí stroje: Používá se pro těžké upínání svařovacích přípravků, omezení nakládání/vykládání obráběcích strojů a polohování těžkých forem. Nárazníková struktura odolává silným nárazům a zabraňuje erozi svařovací strusky.

     • Automatizované skladovací a přepravní systémy: Používá se pro stereoskopické zastavování skladových palet, polohování AGV dokovací stanice a omezování těžkého překlápěcího mechanismu, vyznačující se stabilním pohybem a spolehlivou zpětnou vazbou signálu.

     • Vysokorychlostní dopravníkové linky pro těžký provoz: Vhodné pro zastavování vysokorychlostních (≤0,8 m/s) těžkých obrobků na válečkových a pásových dopravních linkách. Nastavitelný hydraulický tlumič zajišťuje hladký a bezrázový proces zastavení.

6. Průvodce rychlým výběrem ve 3 krocích

     1. Výběr velikosti vrtání: Vrtání zvolte podle hmotnosti obrobku a dopravní rychlosti. Dodržujte bezpečnostní normu: teoretická zastavovací síla ≥ skutečné zatížení × 2. φ50 pro zatížení pod 200 kg, φ63 pro zatížení 200–350 kg, φ80 pro zatížení nad 350 kg.

     2. Výběr materiálu válečku: Vyberte si pryskyřičný válec (L) pro scénáře s nízkou zátěží a vysokou rychlostí; zvolte válec z uhlíkové oceli (M) pro scénáře s velkým zatížením a vysokofrekvenčními cykly.

     3. Volba funkční konfigurace: Vyberte dvojčinný (D) + válec z uhlíkové oceli pro vysoké zatížení a vysokofrekvenční pracovní podmínky; přidat uzamykací mechanismus (-XC102) pro požadavky proti odskoku; přijmout pružinový typ (B) pro stanice s prioritou bezpečnosti.

Shrnutí jedné věty

     Upgradovaný těžký zátkový válec řady SOLH RS2H se vyznačuje o 30 % vyšší zastavovací silou, lehkou kompaktní konstrukcí, nastavitelným hydraulickým nárazníkem a možnostmi dvou válečků, které poskytují vysoce stabilní, protinárazové a na údržbu nenáročné profesionální řešení zastavení pro 50–500 kg těžké automatizované dopravníkové linky.
