Vzduchový válec

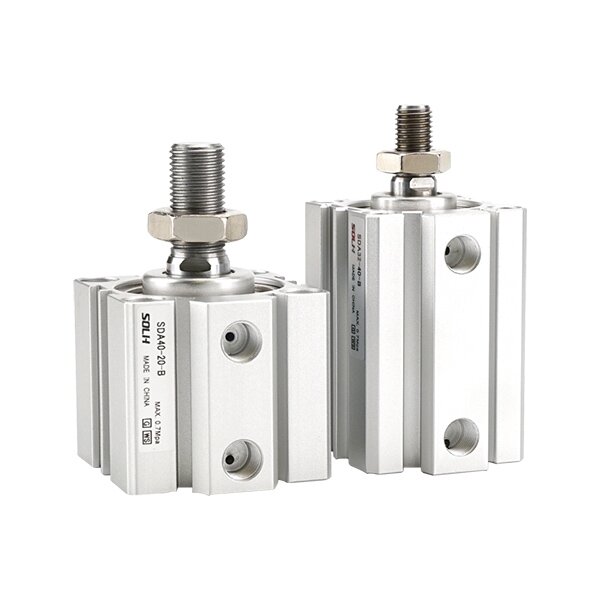

Čtyřhranný ultratenký kompaktní válec SOLH SDA je ekonomický kompaktní pneumatický pohon. Jeho délka těla je pouze 1/2~1/3 standardních válců spojovací tyče a podporuje vestavěnou instalaci pro úsporu místa. Montážní rozměry jsou zaměnitelné s řadami Airtac ACQ a SMC CQ2. Nabízí komplexní varianty: dvojčinné, SSA/STA s jednoduchou vratnou pružinou, SDAD twin tyč, SDAJ nastavitelný zdvih a SDAS modely vybavené magnetem. Vestavěné pryžové nárazníky na obou koncích absorbují nárazy a snižují hluk. Těsnění s nízkým třením s uloženým tukem umožňuje dlouhodobý provoz bez oleje. Velikosti otvorů φ12~100mm, vhodné pro tlačení, upínání a polohování s krátkým zdvihem, široce používané v 3C automatizaci, balicích strojích a přípravcích jako nákladově efektivní řešení pro zařízení s omezeným prostorem.

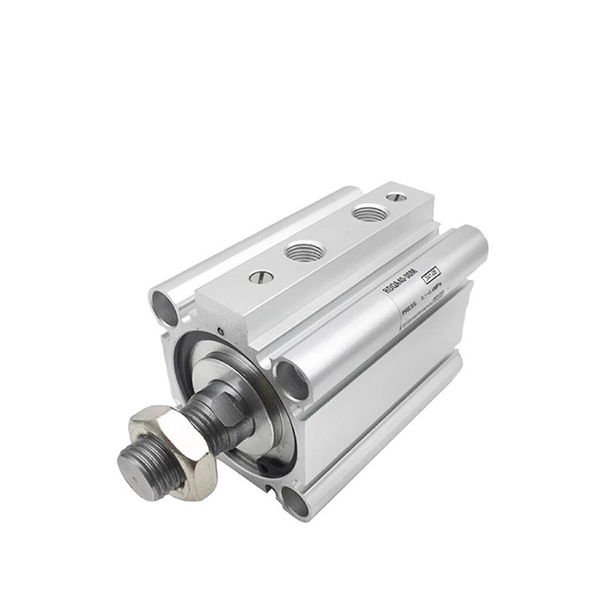

Tenký válec SOLH RQ je zaměnitelný s řadou SMC RQ/RDQ. Přijímá inovativní bezkroužkovou vestavěnou strukturu vzduchového polštáře s trojnásobnou kapacitou absorpce energie pryžového nárazníku CQ2 a o 50 % nižší provozní hlučnost. Ultratenký čtvercový válec je o 20 % kratší než běžné tenké válce se vzduchovým polštářem a montážní rozměry odpovídají CQ2 a CQS pro přímou výměnu upgradu. Varianty zahrnují nemagnetický RQ, magnetem vybavený RDQ a uzamykatelný RLQ pro vertikální zatížení proti pádu. Vhodné pro kontinuální vysokorychlostní vratný pohyb při 50~500 mm/s. Velikosti vrtání φ20~100mm a podporuje bezolejový provoz. Široce se používá při vysokocyklové automatizaci nakládání/vykládání, přesné upínání a polohování vyžadující nízký náraz a nízkou hlučnost.

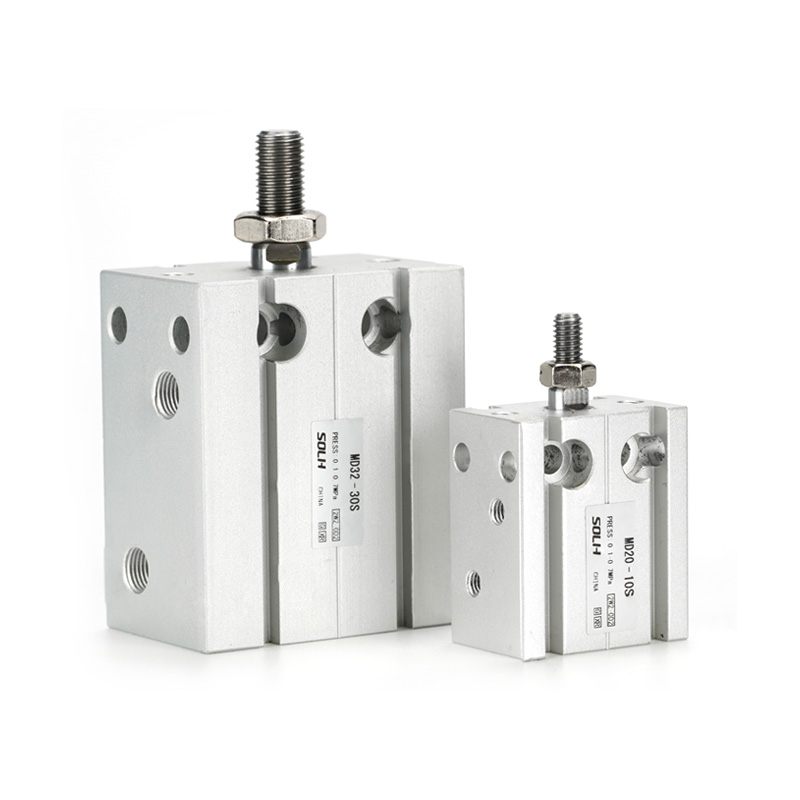

Kompaktní válec SOLH MD pro vícepolohovou montáž s volnou montáží je vybaven závitovými montážními otvory na šesti stranách těla bloku pro instalaci bez držáku v jakémkoli úhlu, o 30 %~50 % tenčí než standardní kruhové válce, aby se vešel do úzkého uspořádání zařízení s vysokou hustotou. Pět podmodelů pokrývá všechny pracovní režimy: standardní jednotyčový dvojčinný MD, jednočinný jednočinný MSD (vytažení pružiny) / MTD (zatažení pružiny), antitorzní dvoutyčový MDD a dvoutyčový MDJ ​​s nastavitelným zdvihem. Velikosti otvorů se pohybují od 6 do 32 mm se standardními zdvihy 5~60 mm. Každá jednotka je dodávána s vestavěným předním pryžovým nárazníkem a dvěma bočními sloty pro magnetické senzory; suffix-S znamená integrovaný permanentní magnet kompatibilní s jazýčkovými spínači CMSH/DMSH. Pístní tyč má integrované samomazné pouzdro pro hladký provoz bez oleje. Varianty s dvojitou tyčí eliminují boční vychýlení způsobené přesazeným zatížením, zatímco MDJ je vybaven zadním seřizovacím šroubem pro flexibilní jemné doladění zdvihu. Široce se používá pro lehké upínání, vyhazování, krimpování a přesné polohování miniaturních přípravků v 3C, polovodičových a obecně malých automatizačních strojích.

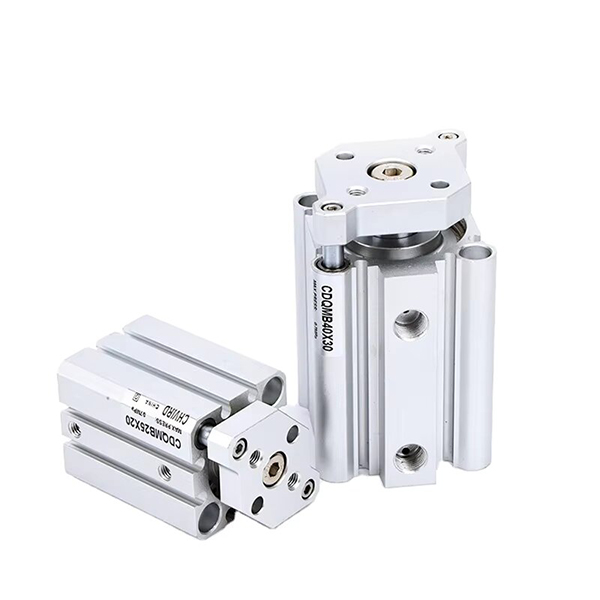

SOLH CQM vysoce tuhý vedený tenký válec je zaměnitelný s SMC CQM/CDQM. Je postaven na tenké válcové konstrukci CQ2 s integrovanými paralelními dvojitými vodícími tyčemi, zachovává stejnou délku těla jako CQ2 a eliminuje potřebu externích vodítek. Jeho odolnost proti bočnímu zatížení je 2~4krát vyšší než u standardních válců CQ2, s tolerancí otáčení pístnice ≤±0,2°. Varianty zahrnují nemagnetický CQM, magnetem vybavený CDQM a model CQM-XB24 s dlouhou životností. Vybaven pryžovými nárazníky na obou koncích a podporuje bezolejový provoz. Velikosti vrtání φ12~100mm, montážní rozměry kompatibilní s CQ2/CQS. Ideální pro přesné tlačení s krátkým zdvihem a upínání přípravků s přesazeným zatížením v automatizaci montáže elektroniky.

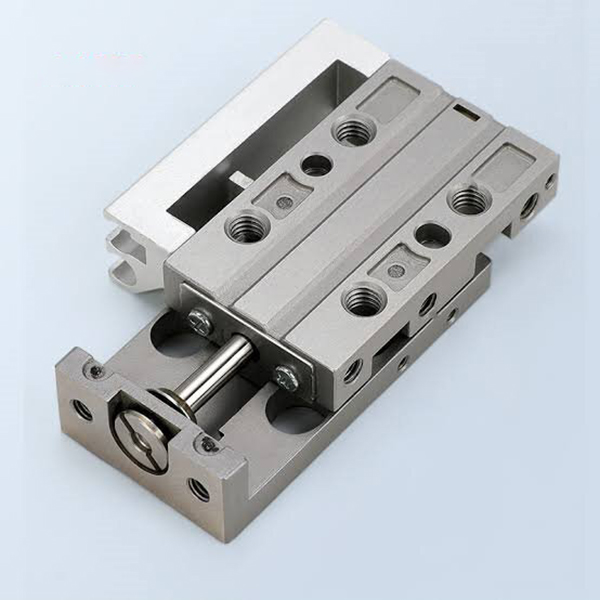

Ultrakompaktní vysoce přesný pneumatický posuvný stůl SOLH MXJ je zaměnitelný s řadou SMC MXJ. Je vybaven integrovaným lineárním vedením s kuličkou z nerezové oceli, dosahuje přesnosti rovnoběžnosti 0,005 mm a přesnosti opakovaného polohování ±0,01 mm. Ultratenké lehké tělo podporuje horní, spodní a boční třístrannou montáž, je o 30%~50% menší než posuvné stolky MXQ. Velikosti vrtání φ4,5~16mm, vybavené dvojitými pryžovými nárazníky a volitelnými kovovými omezovači pro nastavitelný zdvih 0~5mm. Symetrický design umožňuje levo-pravou výměnu potrubí a senzorů, vhodné pro čisté prostředí bez oleje. Schopný stabilního vysokofrekvenčního pohybu s krátkým zdvihem, široce používaný pro lineární pohyb na úrovni mikronů při mikromanipulaci 3C, optické kontrole, miniaturní montáži a kompaktním lékařském automatizačním zařízení.

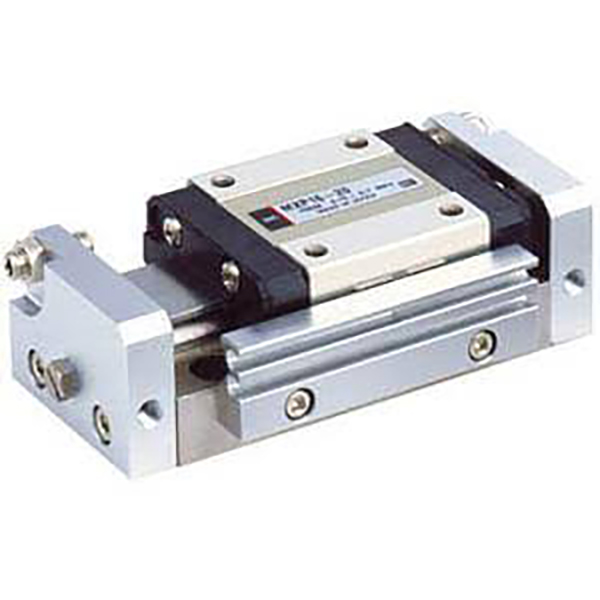

Ultra vysoce přesný pneumatický posuvný stůl SOLH MXP je zaměnitelný s řadou SMC MXP. Přijímá integrované tělo z martenzitické nerezové oceli a vestavěné kuličkové lineární vedení, dosahující rovnoběžnosti pojezdu 0,004 mm, rotační chyby až ±0,03° a přesnost opakovaného polohování ±0,01 mm. Ultraúzké kompaktní tělo je o 10%~20% tenčí než modely MXJ, podporuje třístrannou montáž a přepínatelné axiální/laterální potrubí. Velikosti vrtání φ6~16mm vybavené standardními pryžovými tlumiči, volitelnými kovovými omezovači a hydraulickými tlumiči dostupnými pro φ8 a vyšší. Podporuje čisté prostředí bez oleje a stabilní vysokofrekvenční vratný pohyb. Ideální pro automatizační stanice s omezeným prostorem vyžadující přísnou přesnost pohybu, jako je optická kontrola, spojování čipů, montáž mikrosoučástek a špičkové lékařské vybavení.

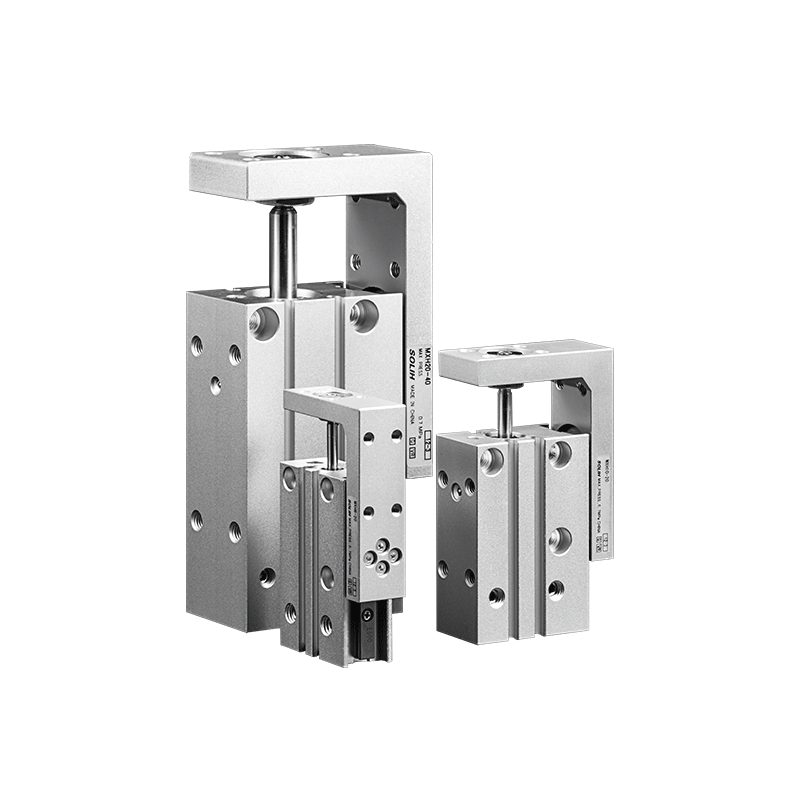

Úzký kompaktní pneumatický posuvný stůl SOLH MXH je zaměnitelný s řadou SMC MXH. Poháněn dvojitým pístem a vybavený vodicí kolejnicí s oběžnými kuličkami, přijímá ultra úzké tělo vhodné pro husté uspořádání vedle sebe. Vyznačuje se vynikající anti-offsetovou a antitorzní kapacitou s přípustným točivým momentem přibližně 6násobkem tradičních MXU skluzů, přesností opakovaného polohování ±0,02 mm a maximálním standardním zdvihem až 60 mm. Podporuje 4-směrnou montáž a 3-stranné potrubí, je dodáván s vestavěným magnetem kompatibilním s různými magnetickými spínači, dvojitými pryžovými nárazníky a umožňuje nepřetržitý bezolejový provoz. Velikosti otvorů φ6~20mm, široce používané pro středně přesný vysokofrekvenční přenos 3C komponentů a malých plastových dílů pod konzolovým nebo jednostranným zatížením v prostorově omezených automatizačních zařízeních.

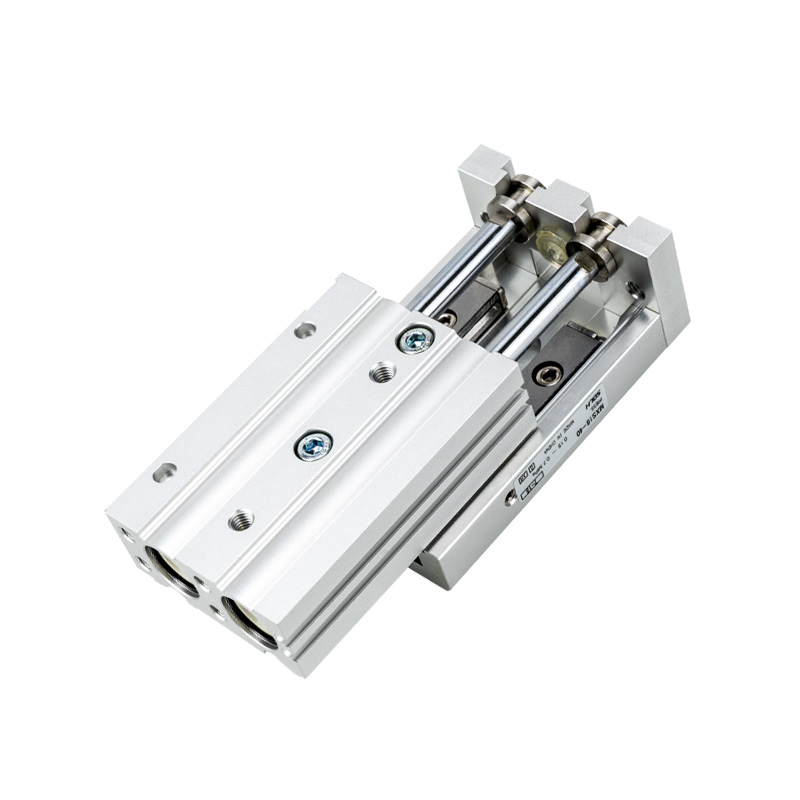

Integrovaný pneumatický posuvný stůl SOLH MXS s vysokou tuhostí je plně zaměnitelný s řadou SMC MXS. Využívá dvoupístový pohon a předepjaté příčné vodicí kolejnice pro pohyb s nulovou vůlí, poskytující dvojnásobný tlak než jednoválcové saně se stejným vrtáním a přesností opakovaného polohování až ±0,01 mm. Ultratenká integrovaná konstrukce šetří 30%~50% instalačního prostoru ve srovnání s děleným válcem a sadami externích vodítek. Je podporována třístranná montáž s otvory pro polohovací čepy (spodní, boční a axiální). Velikosti vrtání φ6~25mm se standardními zdvihy 10~150mm, volitelné seřizovače zdvihu 0~5mm. Vestavěný magnet se hodí k magnetickým spínačům a umožňuje provoz bez oleje. Široce se používá pro vysoce tuhý, vysoce přesný lineární přenos ve stanicích pro polovodičové, přesné montáže 3C a optické komponenty.

Ekonomický pneumatický posuvný stůl SOLH MXQ je zaměnitelný s řadou SMC MXQ. Využívá dvoupístový pohon a nepředepjatou recirkulační kuličkovou vodicí kolejnici, postavenou jako ultratenká lehká integrovaná jednotka s nižší výškou a lehčí hmotností než MXS, dosahující přesnosti opakovaného polohování ±0,02 mm. K dispozici je třístranná montáž s otvory pro polohovací kolíky (spodní, boční a axiální). Velikosti vrtání φ6~25mm, standardní zdvihy 10~150mm, volitelné seřizovače zdvihu 0~5mm. Vestavěný magnet se hodí k magnetickým spínačům a podporuje bezolejový provoz. Jako nákladově efektivní základní lineární pohon se hodí k projektům citlivým na rozpočet a je široce používán pro nízkozatížený vysokofrekvenční přenos malých elektronických a plastových dílů a standardně přesné automatizované montážní linky.
