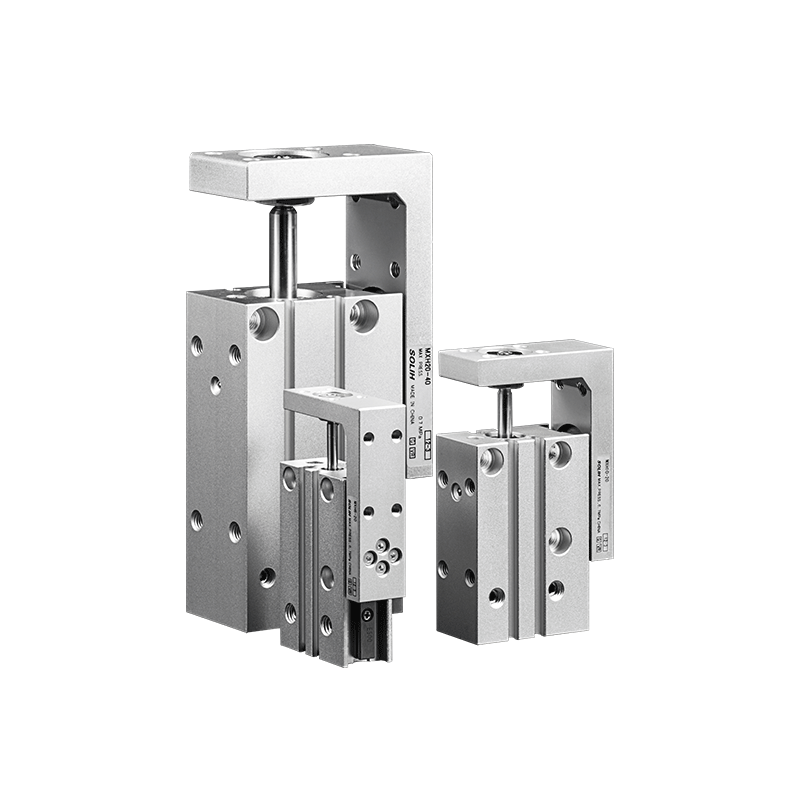

Kompaktní úzký pneumatický posuvný stůl s dlouhým zdvihem řady MXH

Značka: SOLH by Richge Technology

Přehled produktu

     Řada SOLH MXH je kompaktní pneumatický posuvný stůl úzkého typu vybavený systémem lineárního vedení s oběžnými kuličkami. Integrace lehké konstrukce, vysoké tuhosti a prodlouženého zdvihu až na 60 mm, vyznačuje se ultra úzkou šířkou těla, která šetří značný prostor pro instalaci. S vynikající nosností proti vychýlení a schopností středně přesného polohování je speciálně optimalizován pro instalaci více smyček vedle sebe a přesné přenosové operace v extrémně prostorově omezených automatizovaných scénářích a slouží jako ideální mikrolineární řízení s dlouhým zdvihem pro 3C elektroniku a přesnou automatizaci.

Základní struktura a konstrukční prvky

     --  Dvoupístová hnací struktura: Přijímá dvoupístový dvojčinný jízdní režim, poskytuje stabilní výstupní sílu a vynikající výkon synchronního provozu, což zajišťuje konzistentní lineární pohyb během vysokofrekvenční cyklické práce.

     --  Vodicí kolejnice s nekonečnou oběžnou kuličkou: Vybaveno nekonečnými oběžnými kuličkovými lineárními vodicími kolejnicemi, vyznačující se vysokou strukturální tuhostí a vynikající stabilitou lineárního pohybu. Rovnoběžnost pojezdu je řízena v rozmezí 0,05 mm pro krátké zdvihy, čímž se účinně zabraňuje chvění a odchylkám pohybu.

     -- Ultra-úzké kompaktní tělo: Optimalizovaná struktura s úzkou šířkou, mnohem tenčí než tradiční skluzavky řady MXQ a MXS, dokonale podporuje husté uspořádání více skluzavek vedle sebe pro maximalizaci využití prostoru zařízení.

     -- Vynikající nosnost proti posunutí: Přípustný krouticí moment je přibližně 6krát větší než u tradiční řady MXU, s výrazně zvýšenou odolností vůči excentrickému zatížení a zatížení konzoly, přizpůsobení se složitým provozním podmínkám jednostranné síly.

     --  Vícesměrná flexibilní instalace: Podporuje 4cestnou montáž s příčnými průchozími/závitovými otvory a podélnými závitovými otvory. V souladu s 3-stranným designem potrubí splňuje různé požadavky na instalaci a uspořádání potrubí pro úzké a naskládané struktury zařízení.

     -- Univerzální adaptace senzoru: Vestavěný magnetický kroužek jako standard, s oboustrannými drážkami snímače kompatibilními s magnetickými spínači řady D-M9□ a A93, realizující přesnou detekci polohy zdvihu a zpětnou vazbu signálu.

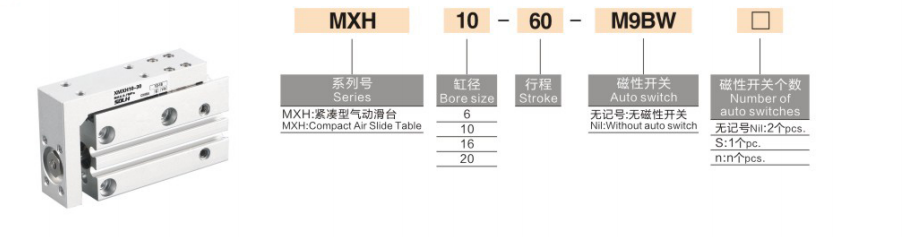

Kompletní pravidlo kódování modelu

   1. Příklad modelu: MXH16-50Z-M9NL

   2. Standardní referenční příklad objednávky

     --  MXH10-30-M9BW: Vrtání 10 mm, zdvih 30 mm, magnetický spínač NPN s délkou drátu 1 m

Základní technické specifikace

Referenční graf výstupní síly a zatížení (@0,5 MPa)

Bezpečnostní faktor ≥2; Vertikální zatížení vyžaduje ověření povoleného krouticího momentu

Specifikace přípustného točivého momentu (Anti-Offset Load Capacity, N·m)

Aplikační scénáře a srovnání výběru produktů

   1. Scénáře prioritních aplikací pro řadu MXH

     --  Zařízení s extrémně omezeným prostorem: Ultra-úzký design těla podporuje hustou instalaci více posuvných stolků vedle sebe, což dokonale zapadá do miniaturizovaných interiérů automatizovaných zařízení.

     --  Středně přesné operace s dlouhým zdvihem: Maximální zdvih až 60 mm s přesností opakování ±0,02 mm, daleko přesahující stabilitu polohování běžných pneumatických válců, splňující středně přesné požadavky na přenos s dlouhým zdvihem.

     --  Vysokofrekvenční přenos světla: Ideální pro cyklickou manipulaci a polohování elektronických součástek, terminálů, malých plastových dílů a přípravků pro přesné nástroje.

     --  Anti-Offsetové zatížení Pracovní podmínky: Vynikající odolnost vůči kroutícímu momentu umožňuje stabilní provoz při scénářích jednostranné síly a konzolové instalace, řeší problémy s průhybem a chvěním běžných kluzných těles.

Srovnání MXH vs MXQ vs MXS Series

Pokyny pro profesionální výběr

     --  Shoda velikosti otvoru: Kontrolujte vodorovné zatížení v rozmezí 50 % jmenovité hodnoty a svislé zatížení v rozmezí 25 % jmenovité hodnoty se zaručeným bezpečnostním faktorem ne menším než 2 pro zajištění stabilního dlouhodobého provozu.

     -- Rezervace mrtvice: Rezerva 5~10mm okraje zdvihu během výběru; maximální standardní zdvih řady MXH je 60 mm, aby se zabránilo omezení nárazu a zlepšila se životnost.

     -- Výběr režimu montáže: Zvolte příčnou montáž pro uspořádání velmi úzkého prostoru; přijměte podélnou montáž pro scénáře stohované a vícevrstvé instalace, abyste ušetřili celkový prostor zařízení.

     -- Optimalizace vyrovnávací paměti: Vybavení hydraulickým nárazníkem, když provozní rychlost přesahuje 300 mm/s nebo hmotnost nákladu přesahuje 3 kg, účinně snižuje nárazy a vibrace na svorky.

     -- Konfigurace senzoru: Drážky na dvou stranách snímače podporují instalaci duálního magnetického spínače, realizující přesnou detekci zdvihů vysunutí a zasunutí na místě pro sledování polohy plného zdvihu.

Shrnutí jedné věty

     Úzký kompaktní pneumatický posuvný stůl řady SOLH MXH se vyznačuje ultraúzkým tělem, vysokou odolností proti kroutícímu momentu, 60 mm dlouhým zdvihem a střední přesností ± 0,02 mm, s montáží ve 4 směrech a bezolejovým provozem, což je optimální nákladově efektivní řešení pro hustou instalaci a lehký a vysokofrekvenční přesný přenos ve stísněných automatizovaných prostorech.
