Pneumatický posuvný stůl řady MXQ | Recirkulační kuličkové vedení / Ekonomický typ

Značka: SOLH by Richge Technology

Přehled produktu

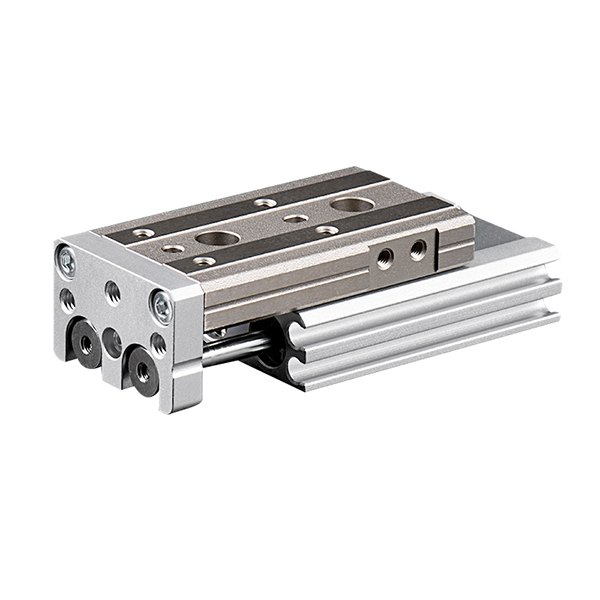

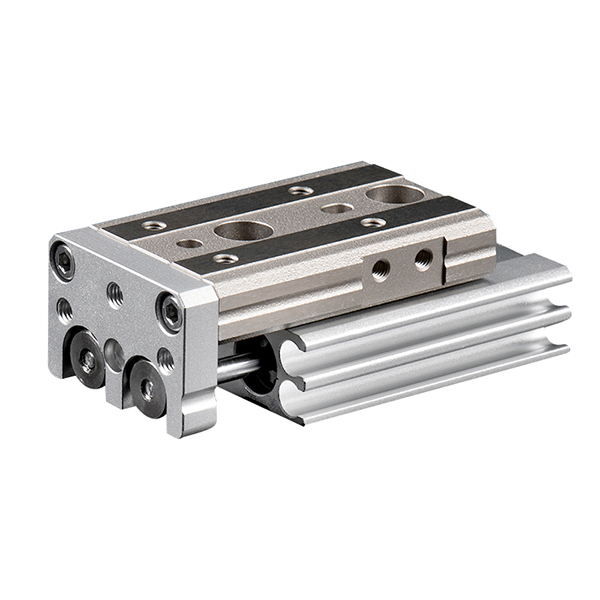

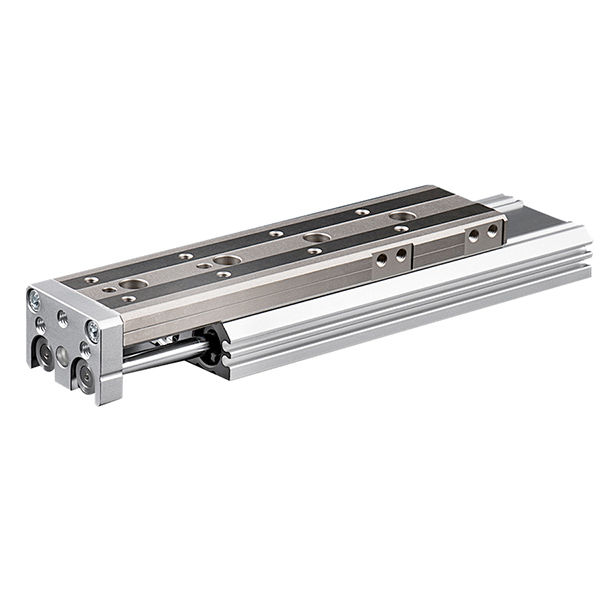

     Řada SOLH MXQ je ekonomický kompaktní pneumatický posuvný stůl s dvoupístovým hnacím systémem a vodicími kolejnicemi s oběhovými kuličkami. Díky ultratenké a lehké integrované struktuře poskytuje stabilní středně přesný lineární pohyb s opakovací přesností ±0,02 mm. Jako cenově výhodná alternativa k tradiční kombinaci „válec + externí vedení“ výrazně snižuje náklady na zařízení při zachování spolehlivého provozního výkonu. Je ideální pro obecnou automatizovanou manipulaci a standardní scénáře přesné montáže a je preferovaným základním řešením lineárního pohonu pro hromadné automatizované výrobní linky.

Základní struktura a pracovní princip

     -- Dvoupístový dvoučinný pohon: Vybaveno konstrukcí se dvěma písty, která poskytuje dvojnásobný výstupní tah než jednoválcové šoupátka se stejnou velikostí vrtání. Zajišťuje synchronní a stabilní lineární pohyb s nulovým výkyvem nebo výchylkou při vysokofrekvenčním cyklickém provozu.

     -- Recirkulační kuličková vodicí lišta: Přijímá konstrukci bezpředepjatého recirkulačního kuličkového vedení, vyznačuje se hladkým pohybem při lehkém zatížení a nízkými výrobními náklady. Udržuje stabilní přesnost opakovaného polohování ± 0,02 mm a plně splňuje požadavky na automatizaci se střední přesností.

     -- Ultratenké a lehké integrované tělo: Integrovaná konstrukce válce a posuvného stolu je o 10 % nižší na výšku a o 22 % lehčí než řada MXS, což umožňuje kompaktnější uspořádání instalace pro zařízení s omezeným prostorem.

     -- Flexibilní třístranná montáž: Podporuje spodní, boční a axiální třísměrné upevnění s přednastavenými otvory pro přesné polohování. Zjednodušuje instalaci a polohování na místě a zlepšuje celkovou efektivitu montáže.

     -- Vestavěný design magnetické indukce: Standardní vnitřní magnetický kroužek s vyhrazenými bočními montážními drážkami pro magnetické spínače řady D-M9□ a A93. Konstrukce zapuštěné montáže zabraňuje strukturálnímu rušení a zajišťuje stabilní zpětnou vazbu signálu polohy.

 Kompletní pravidlo kódování modelu

   1. Příklad modelu: MXQ16-50AS-M9BW

   2. Standardní referenční příklad objednávky

     -- MXQ20-75A-FR-M9NL: Vrtání 20 mm, zdvih 75 mm, oboustranné nastavení zdvihu, axiální potrubí, magnetický spínač PNP s délkou drátu 3 m

Obecné základní technické specifikace

Referenční tabulka výstupní síly a zatížení (@0,5 MPa, horizontální instalace)

Poznámka: Nosnost klesá s delším zdvihem a vyšší provozní rychlostí; bezpečnostní faktor ≥2; vertikální zatížení vyžaduje ověření povoleného krouticího momentu

Aplikační scénáře a srovnání výběru produktů

   1. Scénáře prioritních aplikací pro řadu MXQ

     --  Obecná automatizovaná manipulace: Ideální pro cyklický přenos malých elektronických součástek, terminálů, plastových součástek a lehkých modulárních přípravků se standardními požadavky na přesnost.

     -- Nákladově citlivé automatizační projekty: Jako cenově výhodná alternativa k vysoce přesné řadě MXS snižuje celkové náklady na zařízení o více než 30 % při zachování stabilního základního výkonu.

     -- Ultra-kompaktní rozvržení prostoru: Vyznačuje se nižší výškou těla a nižší hmotností než kluzáky MXS, což šetří vertikální instalační prostor pro vysoce kompaktní automatizovaná zařízení.

     -- Středně přesný provoz s lehkým zatížením: Ideální pro pracovní podmínky s požadavkem na polohování ±0,02 mm a bez požadavků na vysokou tuhost nebo vysokou odolnost proti krouticímu momentu.

     -- Vysokofrekvenční cyklování s krátkým zdvihem: Spolehlivý pro dlouhodobý opakovaný provoz s krátkým zdvihem 10~50 mm, účinně nahrazuje tradiční kombinace děleného válce a externího vedení.

   2.MXQ vs MXS vs MXH | Porovnání základního posuvného stolu SMC

Klíčové body profesionálního výběru

     -- Shoda velikosti otvoru: Vyberte vhodnou velikost otvoru podle hmotnosti obrobku a směru instalace. Ovládejte horizontální zatížení do 50 % jmenovité hodnoty a svislé zatížení do 25 % jmenovité hodnoty, abyste zajistili stabilní dlouhodobý provoz.

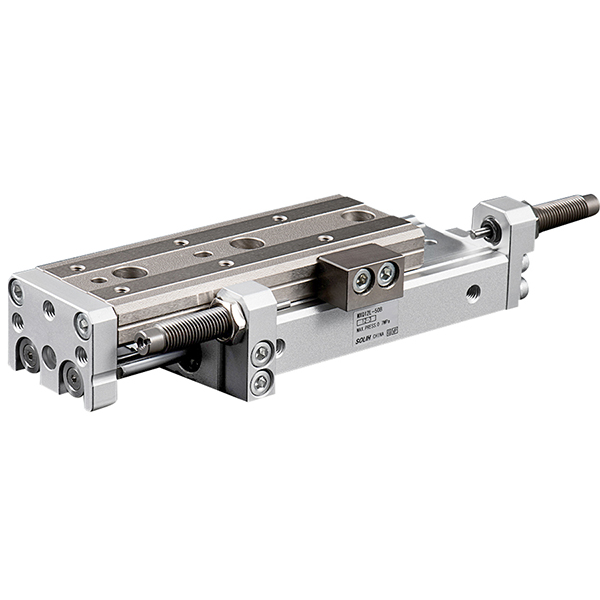

     -- Výběr tahu a rezervace marže: Při výběru modelu rezervujte 5~10mm okraj zdvihu. Pokud je vyžadována přesná kalibrace zdvihu, použijte příponu jemného nastavení AS/AT/A (ořez 0~5 mm).

     -- Flexibilní výběr montáže: Spodní montáž pro horizontální manipulaci s materiálem; boční montáž pro boční pevnou instalaci; axiální montáž pro stohování v ose Z a vícevrstvou montáž zařízení.

     -- Optimalizace konfigurace vyrovnávací paměti: Standardní pryžový nárazník pro konvenční nízkorychlostní provoz. Pokud provozní rychlost překročí 300 mm/s nebo hmotnost nákladu překročí 5 kg, nainstalujte volitelný hydraulický nárazník (neplatí pro model MXQ6).

     -- Konfigurace detekce polohy: Kompatibilní s magnetickými spínači M9B/M9N/A93. Oboustranné zapuštěné drážky podporují instalaci s duálním spínačem pro realizaci přesné zpětné vazby signálu na místě vysunutí/zatažení.

Shrnutí jedné věty

     Ekonomický pneumatický posuvný stůl řady SOLH MXQ využívá lehké recirkulační kuličkové vedení a integrovanou dvoupístovou konstrukci, vyznačující se ultralehkým tenkým tělem, stabilní střední přesností ±0,02 mm a nízkou cenou, sloužící jako nejlepší nákladově efektivní náhrada tradičních kombinací vedení válce pro obecnou průmyslovou automatizaci a snadnou montáž.
