Pneumatický posuvný stůl řady MXS | Dvouválcový typ s křížovým válečkovým vedením

Značka: SOLH by Richge Technology

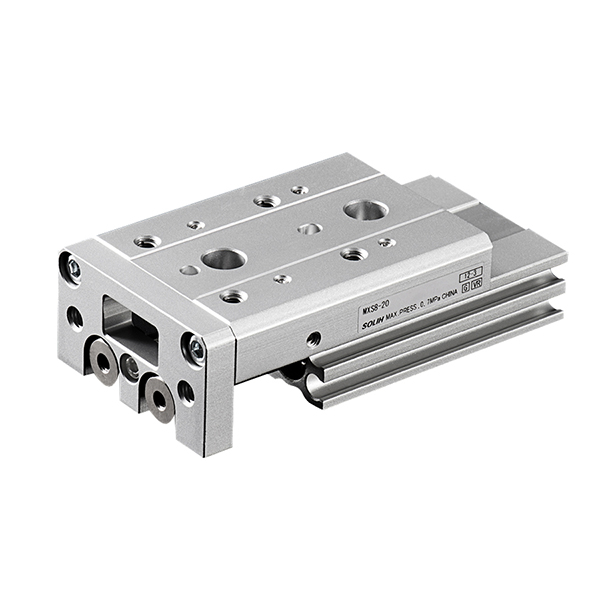

Přehled produktu

     Řada SOLH MXS je vysoce tuhý, vysoce přesný integrovaný pneumatický posuvný stůl vybavený dvoupístovou hnací konstrukcí a profesionálními vodicími kolejnicemi s křížovými válečky. Díky ultratenkému kompaktnímu tělu, předzatíženému vodicímu systému s nulovou vůlí a zdvojnásobeným výstupním tahem poskytuje ultrastabilní lineární pohyb s přesností opakování až ±0,01 mm. Integrovaná konstrukce „vše v jednom“ výrazně snižuje objem vybavení ve srovnání s tradičními kombinacemi děleného válce + externího vedení. Je široce používán v oblasti přesného lineárního přenosu, sestavování vyrovnání, elektronických a polovodičových nástrojů, přičemž slouží jako optimální vylepšená náhrada za konvenční řešení lineárního pohonu.

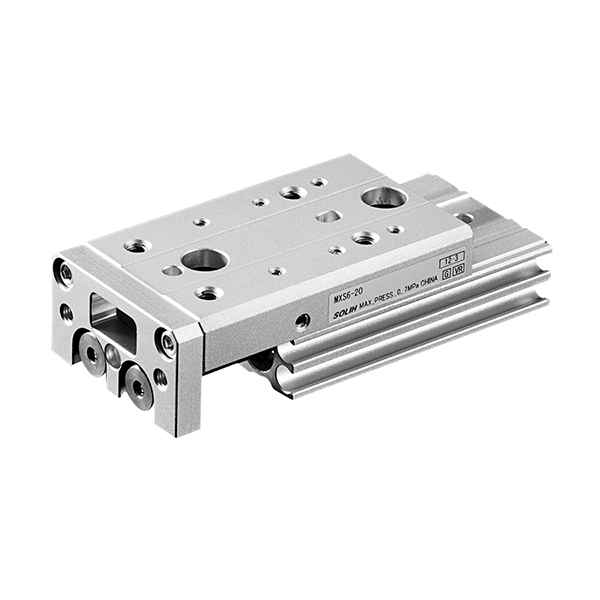

Základní struktura a pracovní princip

     -- Dvoupístový pohonný systém: Přijímá dvojčinnou dvoupístovou konstrukci, která poskytuje dvojnásobný tah než jednoválcové šoupátka se stejnou velikostí vrtání. Zajišťuje vysoce synchronní chod a účinně eliminuje vychylování a kývání pohybu při vysokofrekvenčním pohybu.

     -- Prémiová křížová vodicí kolejnice: Vestavěné vysoce přesné křížové válečkové vedení s předpětím, nulovou vůlí, vynikající strukturální tuhostí a silnou odolností vůči radiálnímu zatížení a vychýlení krouticího momentu. Stabilně udržuje ±0,01 mm ultra vysokou přesnost opakování polohy pro dlouhodobý cyklický provoz.

     -- Integrovaný design All-in-One: Válec a posuvný stůl jsou dokonale integrovány jako jedna jednotka, což snižuje celkový instalační objem o 30%~50% ve srovnání s dělenými konstrukcemi. Nevyžaduje žádné ruční vyrovnání během instalace, což výrazně zlepšuje efektivitu montáže a strukturální konzistenci.

     -- Flexibilní třístranná montáž: Podporuje spodní, boční a axiální třísměrnou instalaci s přednastavenými otvory pro přesné polohování. Podporuje přímou stohovací instalaci a boční pevnou montáž, čímž se přizpůsobí různorodým požadavkům na uspořádání kompaktních zařízení.

     -- Adaptace vestavěného senzoru: Vybaveno standardním vnitřním magnetickým kroužkem, s vyhrazenými zapuštěnými drážkami na těle kompatibilní s magnetickými spínači řady D-M9□ a A93. Zapuštěná konstrukce zabraňuje konstrukčnímu rušení a zajišťuje přesnou zpětnou vazbu polohy zdvihu.

Kompletní pravidlo kódování modelu

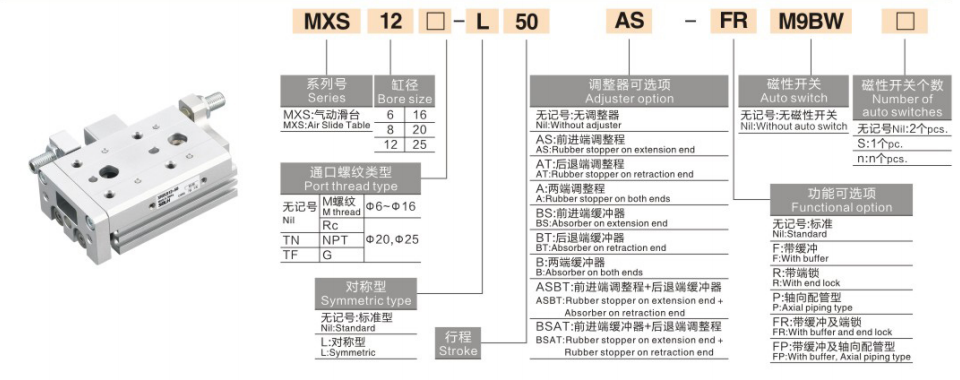

   1. Příklad modelu: MXS16-50AS-M9BW

   2. Standardní referenční příklad objednávky

     -- MXS20-75A-FR-M9NL: Vrtání 20 mm, zdvih 75 mm, oboustranné nastavení zdvihu, axiální potrubí, magnetický spínač PNP s délkou vodiče 3 m

Obecné základní technické specifikace

Referenční tabulka výstupní síly a zatížení (@0,5 MPa, horizontální instalace)

Poznámka: Nosnost klesá s delším zdvihem a vyšší rychlostí; bezpečnostní faktor ≥2; vertikální zatížení vyžaduje ověření povoleného krouticího momentu

Aplikační scénáře a pokyny pro výběr

   1. Scénáře prioritních aplikací pro řadu MXS

     --  Ultra-vysoké přesné polohování a přenos: Ideální pro přesný lineární přenos a zarovnání elektronických součástek, svorek, optických čoček a miniaturních modulů s přísnými požadavky na polohování ±0,01 mm.

     -- Prostorově omezené kompaktní zařízení: Ultratenká integrovaná konstrukce snižuje výšku zařízení o 30 % ve srovnání s běžnými posuvnými stolky, dokonale padnoucí miniaturizované a vysoce kompaktní automatizované stanice.

     -- Pracovní podmínky s vysokou tuhostí a ochranou proti průhybu: Konstrukce křížového válečkového vedení poskytuje vynikající odolnost proti kroutícímu momentu a toleranci excentrického zatížení, vhodná pro řízení v ose Z robota a vysoce přesné montážní stanice se složitými silovými podmínkami.

     -- Vysokofrekvenční cyklický provoz s krátkým zdvihem: Stabilní pro dlouhodobý vysokofrekvenční provoz s krátkým zdvihem 10~50 mm, zachování konzistentní přesnosti bez posunu nebo chvění.

     -- Strukturální zjednodušení a snížení nákladů: Integrovaný válec a vodicí struktura zcela nahrazuje tradiční dělenou kombinaci „válec + vnější vedení“, zjednodušuje mechanickou konstrukci a snižuje náklady na montáž a údržbu.

Klíčové body profesionálního výběru

     -- Výběr velikosti vrtání: Velikost otvoru přizpůsobte hmotnosti obrobku a způsobu instalace. Ovládejte horizontální zatížení do 50 % jmenovité hodnoty a svislé zatížení do 25 % jmenovité hodnoty, abyste zajistili stabilní provoz.

     -- Výběr tahu: Při výběru modelu rezervujte 5~10mm okraj zdvihu. Pokud je vyžadováno přesné seřízení zdvihu, zvolte AS/AT/A seřizovač zdvihu (0~5mm jemné nastavení).

     -- Přizpůsobení směru montáže: Spodní montáž pro horizontální manipulaci s materiálem; boční montáž pro boční pevnou instalaci; axiální montáž pro stohování v ose Z a vícevrstvou montáž.

     -- Optimalizace konfigurace vyrovnávací paměti: Standardní pryžový nárazník pro konvenční provoz. Vybavte se hydraulickým nárazníkem, když provozní rychlost přesahuje 300 mm/s nebo hmotnost nákladu přesahuje 5 kg, aby se snížily nárazy a vibrace koncovek.

     -- Nastavení detekce polohy: Kompatibilní s magnetickými spínači M9B/M9N. Oboustranné zapuštěné drážky podporují instalaci 2 spínačů pro realizaci přesné detekce signálu na místě pro vysouvací i zatahovací zdvih.

Shrnutí jedné věty

     Dvouválcový pneumatický posuvný stůl řady SOLH MXS využívá prémiové křížové válečkové vedení a integrovanou konstrukci vše v jednom, vyznačující se zdvojeným tahem, ultra vysokou přesností ± 0,01 mm, vynikající tuhostí a odolností proti vychýlení, sloužící jako špičkové řešení pro přesné lineární řízení pro polovodiče, elektronickou přesnou montáž a automatizaci vysokofrekvenčního polohování.
